25.07.2023
Клеммные блоки для установки дополнительных компонентов и монтажа на рейку
Представляем Вашему вниманию клеммные блоки для установки дополнительных компонентов и монтажа на рейку производства Ступинского Электротехнического Завода. В комплект поставки входит корпус, предустановленные 4 токовые шины и 1 опциональный PE-контакт. Крышка представляет собой отдельный элемент. Установка на DIN-рейку NS 35/7,5.

Характеристики изделия:

Материал корпуса: PA66-FR.
Материал токопроводящих шин: медь, покрытие олово.
Способ фиксации провода: пружинный зажим.
Класс воспламеняемости согласно UL 94: V0.
Страна происхождения: Россия.
Варианты цвета: серый, желтый, синий, красный, оранжевый, белый.

Для простой визуальной идентификации в ряду предусмотрены 6 мест под маркировку типа ZBF 6 или УМК 6.

Варианты установки на рейку:

- Наборная установка нескольких клемм с одной завершающей крышкой в ряду;
- Объединение приборов на рейке для параллельной работы при помощи перемычек FBS х-6 или ПС ...-6.

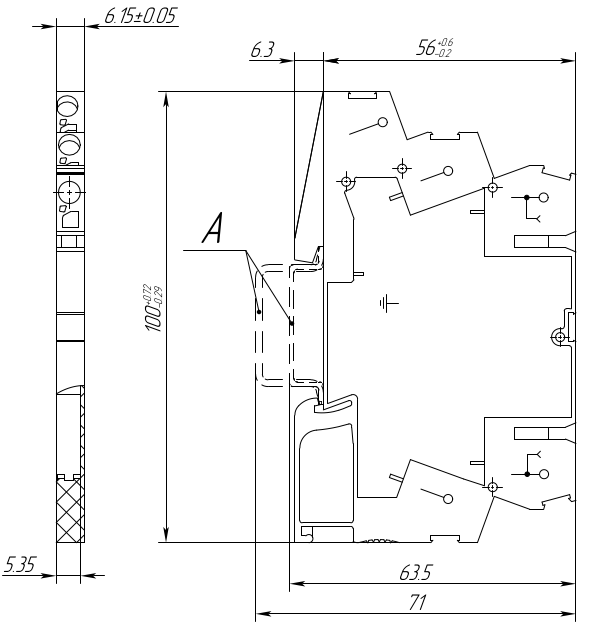

Габариты корпуса:


А: Монтажная рейка подобна EN 60715: ТН 35-7,5 или монтажная рейка ТН 35-15х1,5 аналогична TН 60715

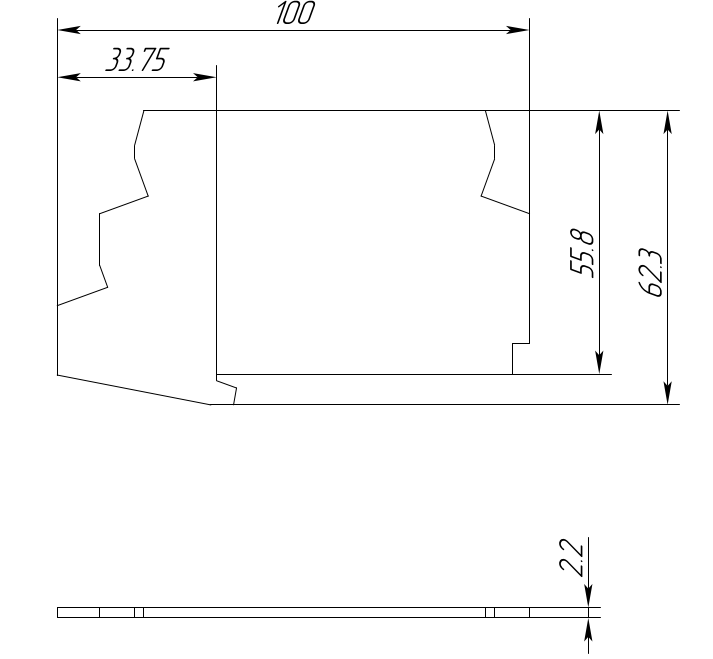

Габариты крышки (упрощенный вид):



Достоинства:

- Одно из самых компактных по толщине решений на рынке (6.15мм без крышки)

- Большая площадь встраиваемой платы за счет высоты позволяет установить больше электронных компонентов внутри.



Дополнительные информация и сервисы:

- Возможна маркировка боковин корпуса и крышки на лазерном принтере по требованию заказчика

- Доступны для скачивания 3D модели корпуса и крышки в формате .STP

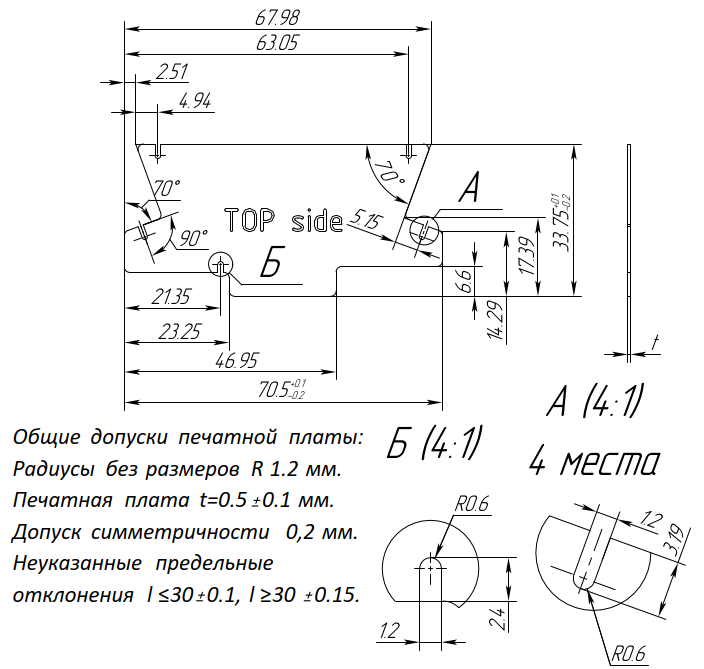

- Рекомендации по печатной плате




Коды для заказа представлены в таблице ниже:

Описание Артикул Наименование Минимальный заказ
Корпус серый на рейку с PE-контактом 200000000 Корпус «Slim» №1 серый 100
Корпус желтый на рейку с PE-контактом 200000001 Корпус «Slim» №1 желтый 5000 (к обсуждению)
Корпус красный на рейку с PE-контактом 200000003 Корпус «Slim» №1 красный 5000 (к обсуждению)
Корпус оранжевый на рейку с PE-контактом 200000004 Корпус «Slim» №1 оранжевый 5000 (к обсуждению)
Корпус белый на рейку с PE-контактом 200000005 Корпус «Slim» №1 белый 5000 (к обсуждению)
Корпус серый на рейку без PE-контакта 200000006 Корпус «Slim» №2 серый 100
Корпус желтый на рейку без PE-контакта 200000007 Корпус «Slim» №2 желтый 5000 (к обсуждению)
Корпус красный на рейку без PE-контакта 200000009 Корпус «Slim» №2 красный 5000 (к обсуждению)
Корпус оранжевый на рейку без PE-контакта 200000010 Корпус «Slim» №2 оранжевый 5000 (к обсуждению)
Корпус белый на рейку без PE-контакта 200000011 Корпус «Slim» №2 белый 5000 (к обсуждению)
Крышка серая для корпусов «Slim» 200000012 Крышка серая «Slim» 50
Крышка желтая для корпусов «Slim» 200000013 Крышка желтая «Slim» 5000 (к обсуждению)
Крышка красная для корпусов «Slim» 200000015 Крышка красная «Slim» 5000 (к обсуждению)
Крышка оранжевая для корпусов «Slim» 200000016 Крышка оранжевая «Slim» 5000 (к обсуждению)
Крышка белая для корпусов «Slim» 200000017 Крышка белая «Slim» 5000 (к обсуждению)
