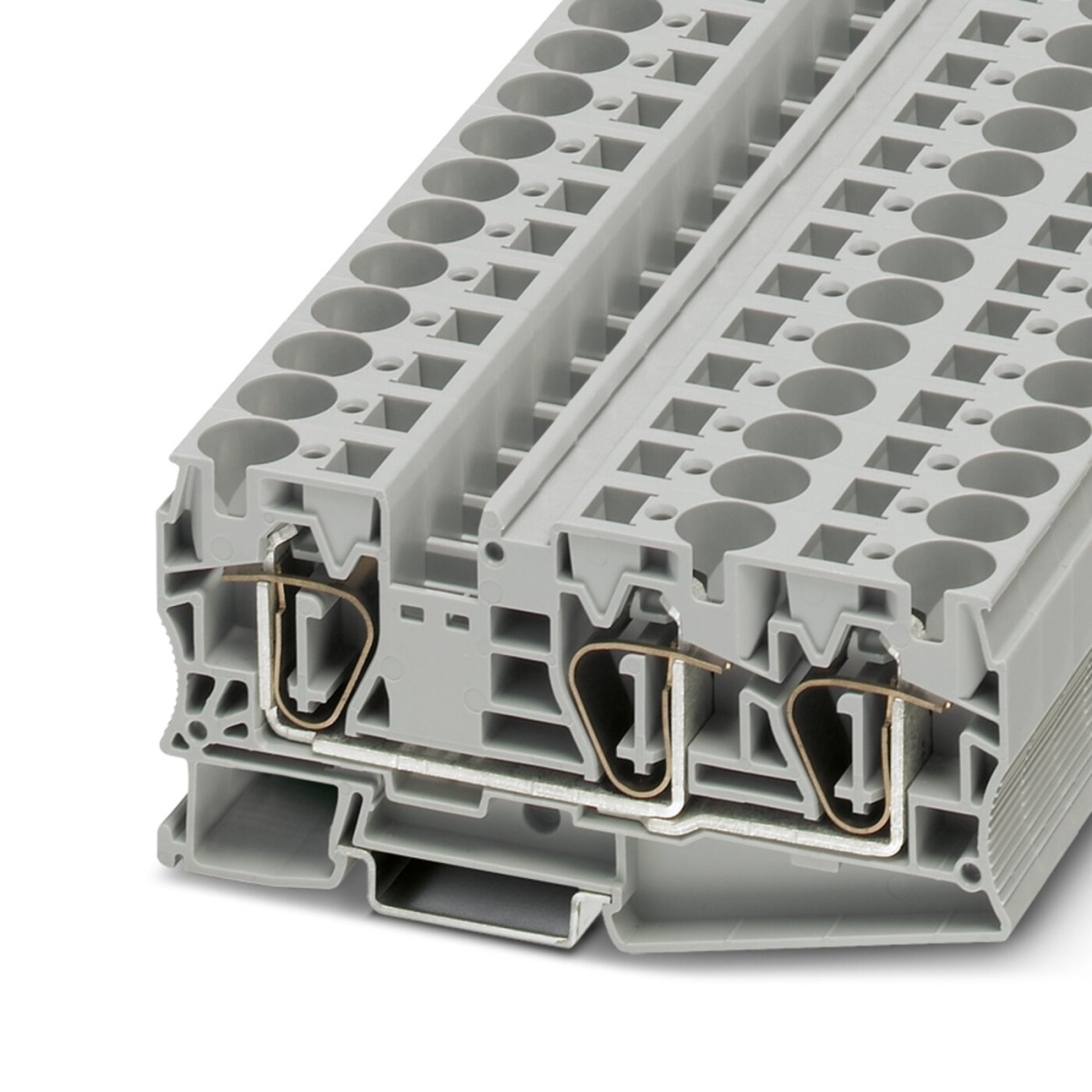

ST 16-TWIN, Проходные клеммы
-
Артикул:3035328
-
Тип монтажа:NS 35/15 NS 35/7,5
-
Цвет:cерый
ST 16-TWIN, Проходные клеммы
Технические данные
шт.
на сумму 9 995.91 ₽
без НДС
399.84 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 76 A, тип подключения: Пружинный зажим, Расчетное сечение: 16 мм², cечение: 0,2 мм² - 25 мм², тип монтажа: NS 35/15, NS 35/7,5, цвет: cерый
Единица цен
1
Короткое описание
Проходные клеммы
Минимальный заказ
25
Норма упаковки
25
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
3
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Ширина
12,2 мм
Высота NS 35/15
59 мм
Высота NS 35/7,5
51,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Сечение проводника AWG
24 ... 4
Сечение гибкого провода
0,2 мм² ... 16 мм²
Сечение жесткого провода
0,2 мм² ... 25 мм²
Длина снятия изоляции
18 мм
Калиберная пробка
A7
Количество точек подключения на ярус
3
Сечение гибкого проводника [AWG]
24 ... 6
Максимальный ток нагрузки
76 A
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 4 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Тип монтажа
NS 35/15
NS 35/7,5
Упаковочная единица
25 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
