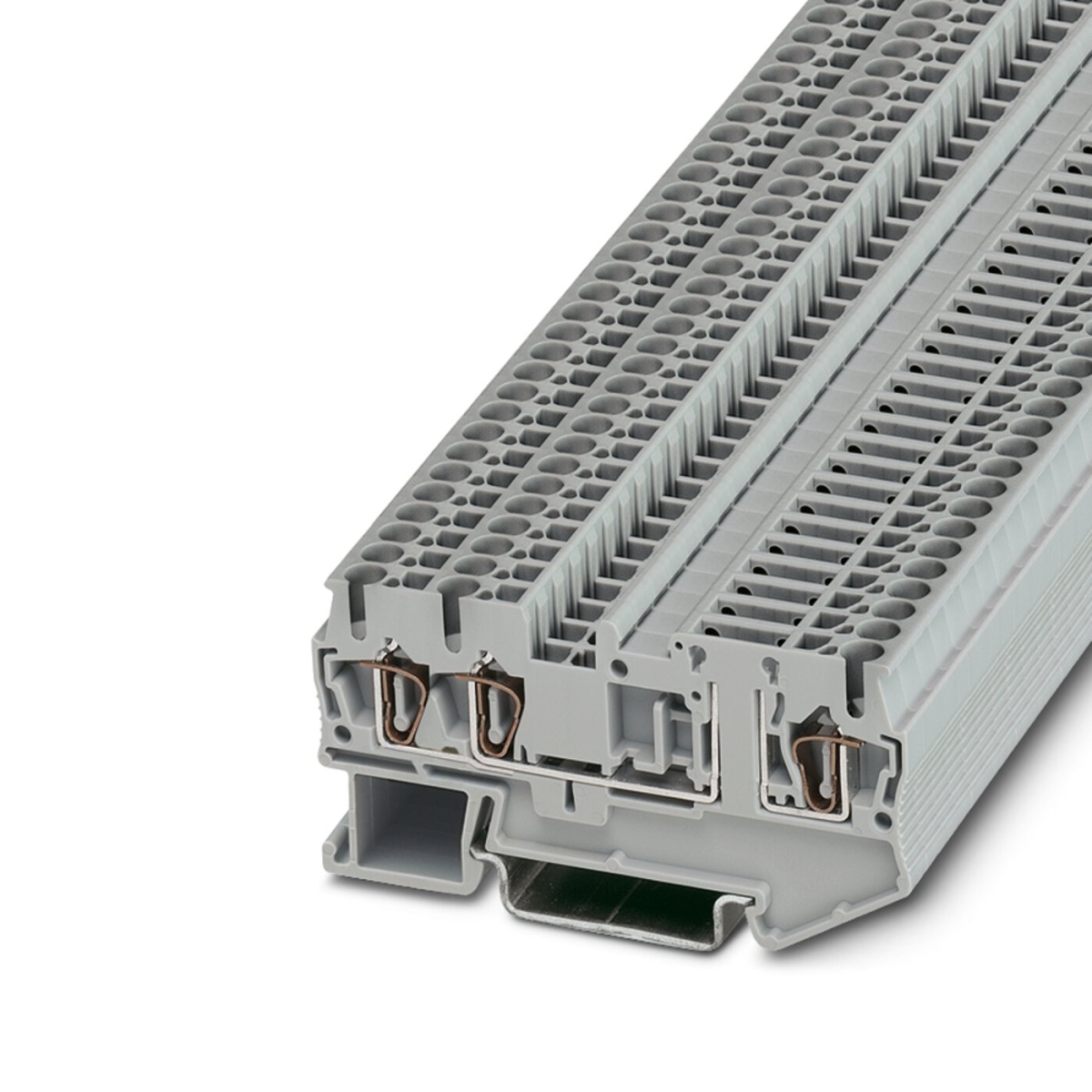

ST 2,5-TWIN-TG, Клемма с размыкателем
-
Артикул:3038448
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
ST 2,5-TWIN-TG, Клемма с размыкателем
Клемма с размыкателем , номинальное напряжение: 400 В, номинальный ток: 20 A, 1. ярус, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм², cечение: 0,08 мм² - 4 мм², монтаж: NS 35/7,5, NS 35/15, цвет: cерый
Единица цен
1
Короткое описание
Клемма с размыкателем
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000902
ECLASS-11.0
27141126
Количество точек подключения
3
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Ширина
5,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Сечение проводника AWG
28 ... 12
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение жесткого провода
0,08 мм² ... 4 мм²
Калиберная пробка
A3
Количество точек подключения на ярус
3
Сечение гибкого проводника [AWG]
28 ... 14
Максимальный ток нагрузки
20 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Общая информация
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.Ток
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00644
