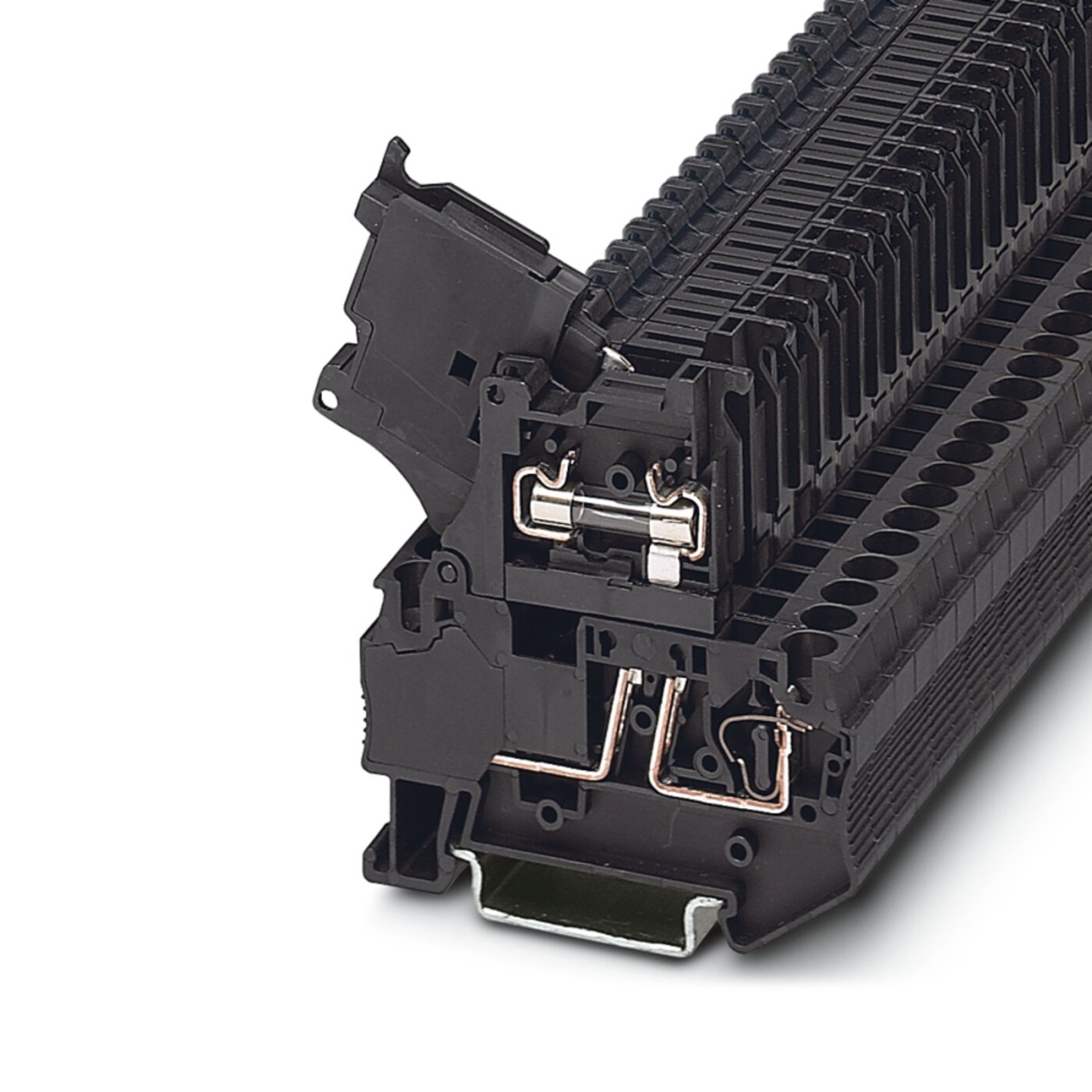

ST 4-HESI (5X20), Клеммы для установки предохранителей
-
Артикул:3036369
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:черный
Клеммный модуль предохранителя, для монтажа на NS 35, для патронных плавких вставок 5 х 20
ST 4-HESI (5X20), Клеммы для установки предохранителей
Страна производства - ИНДИЯ
Клеммный модуль предохранителя, для монтажа на NS 35, для патронных плавких вставок 5 х 20
Единица цен
1
Короткое описание
Клеммы для установки предохранителей
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000899
ECLASS-11.0
27141116
Тип изделия
Предохранительная клемма
Количество точек подключения
2
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369095
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-3
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
500 В
Номинальный ток
6,3 A
Длина
61,5 мм
Ширина
6,2 мм
Высота NS 35/15
70 мм
Высота NS 35/7,5
62,5 мм
Цвет
черный
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
4 мм²
Номинальный ток
6,3 A
Номинальное напряжение
500 В
Сечение проводника AWG
28 ... 10
Сечение гибкого провода
0,08 мм² ... 4 мм²
Сечение жесткого провода
0,08 мм² ... 6 мм²
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
28 ... 12
Максимальный ток нагрузки
6,3 A (Ток определяется установленным предохранителем.)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Предохранитель
G / 5 x 20
Тип предохранителя
Стекло / керамика / ...
Рассеиваемая мощность, макс.
макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
макс. 1
Тип монтажа
NS 35/7,5
NS 35/15
Страна происхождения
IN
Вес/шт. (с упаковкой)
15,6 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00644
