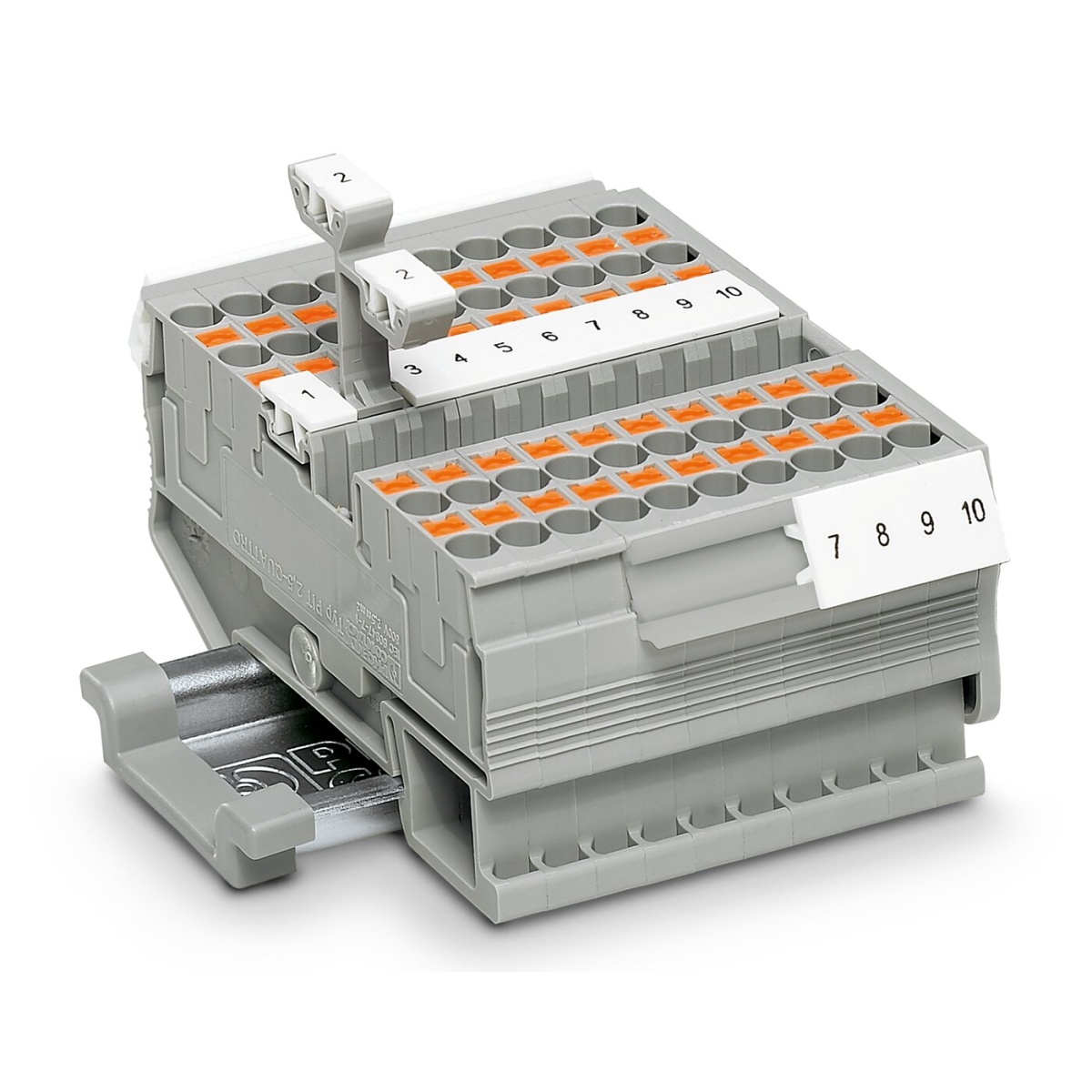

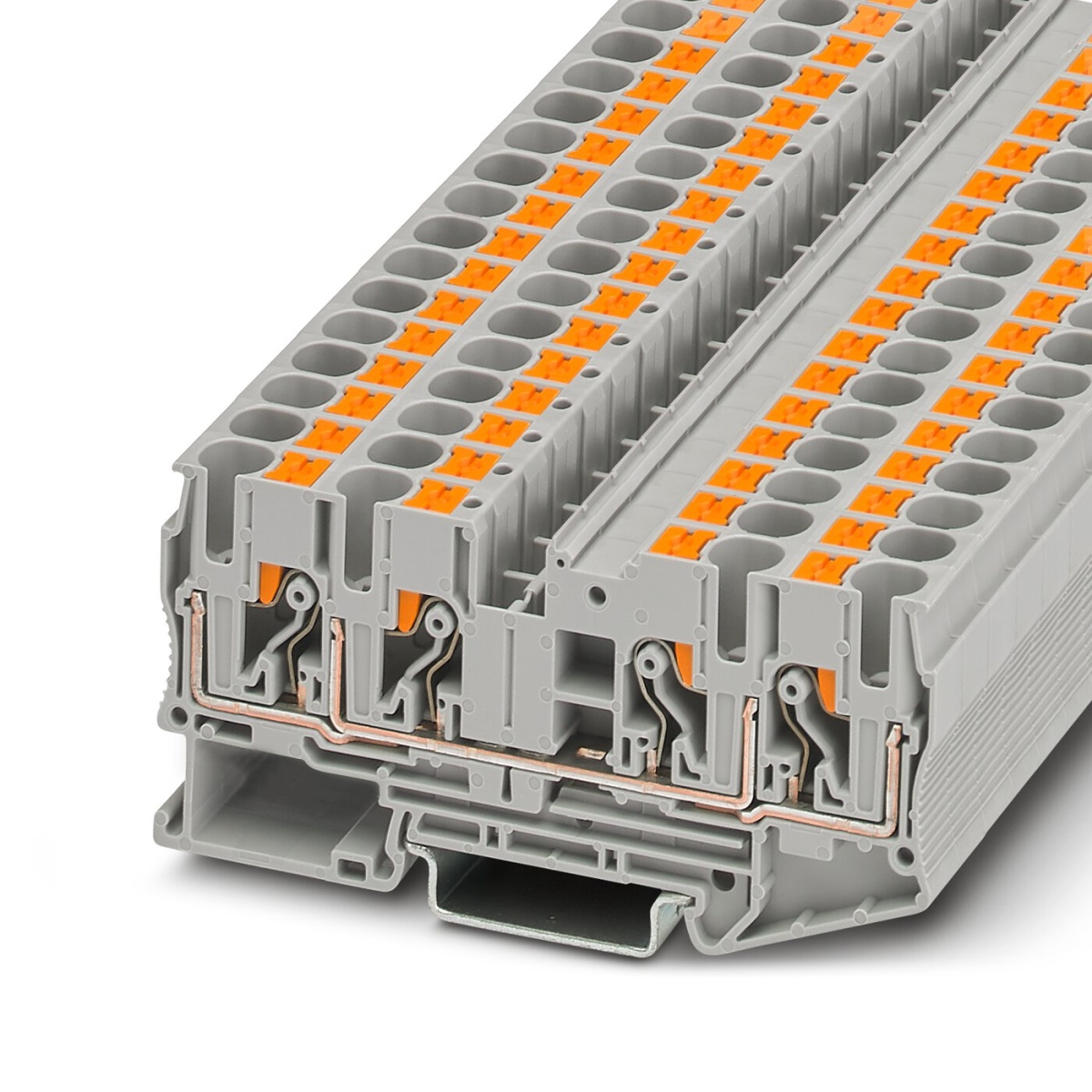

PT 6-QUATTRO, Проходные клеммы
-
Артикул:3212934
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
PT 6-QUATTRO, Проходные клеммы
Технические данные
шт.
на сумму 12 471.96 ₽
без НДС
249.44 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 41 A, тип подключения: Зажимы Push-in, 1. ярус, Расчетное сечение: 6 мм², cечение: 0,5 мм² - 10 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Единица цен
1
Короткое описание
Проходные клеммы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120

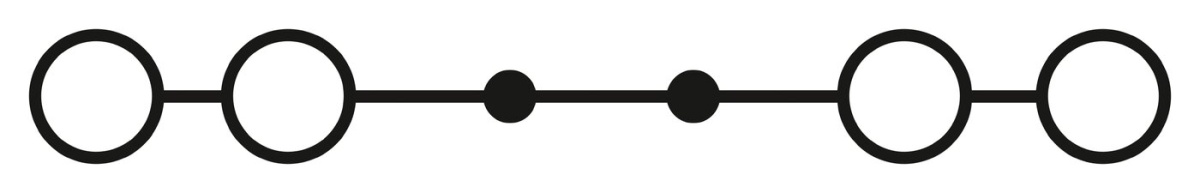

Количество точек подключения
4
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Длина
42,2 мм
Ширина
8,2 мм
Высота NS 35/15
51 мм
Высота NS 35/7,5
43,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Сечение проводника AWG
20 ... 8

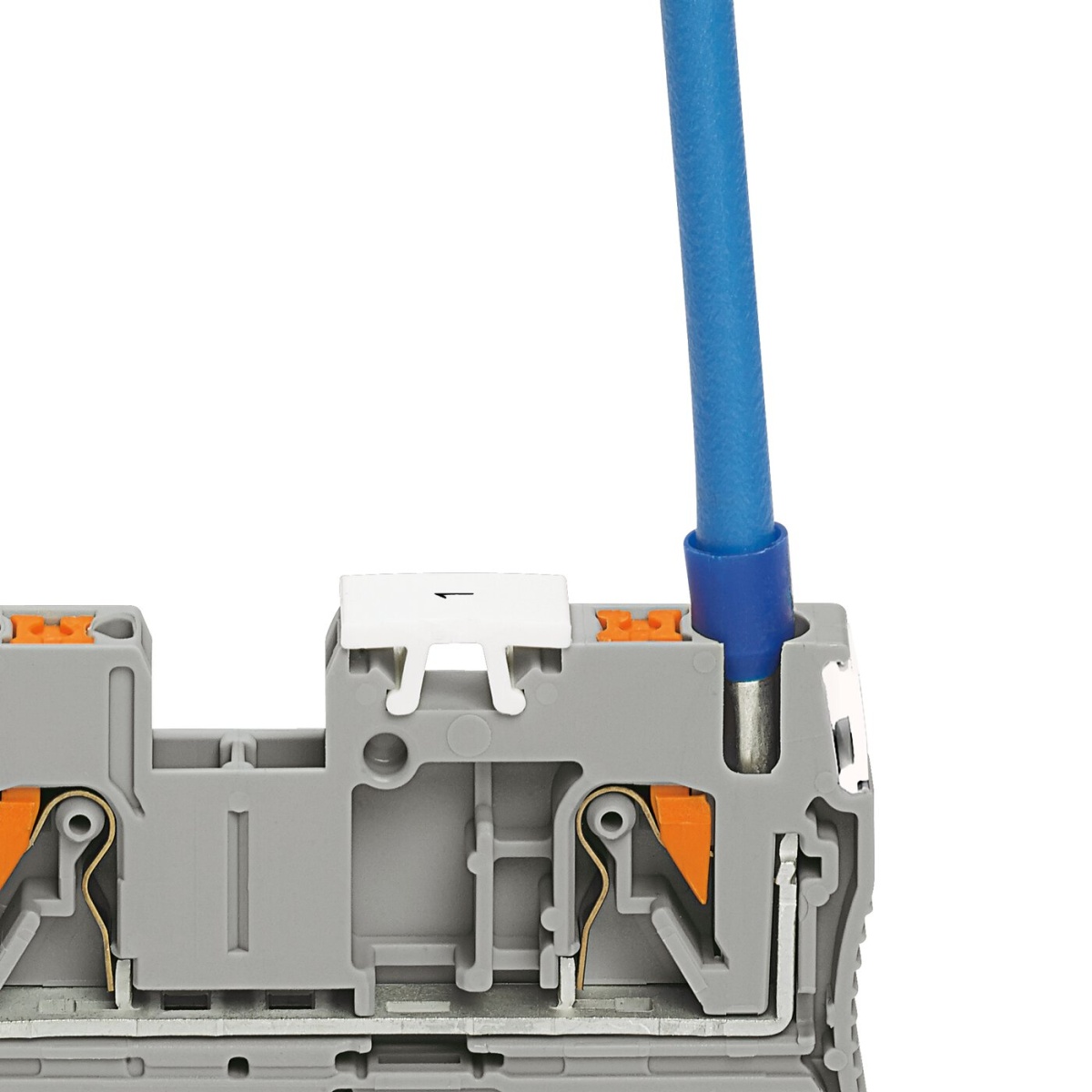

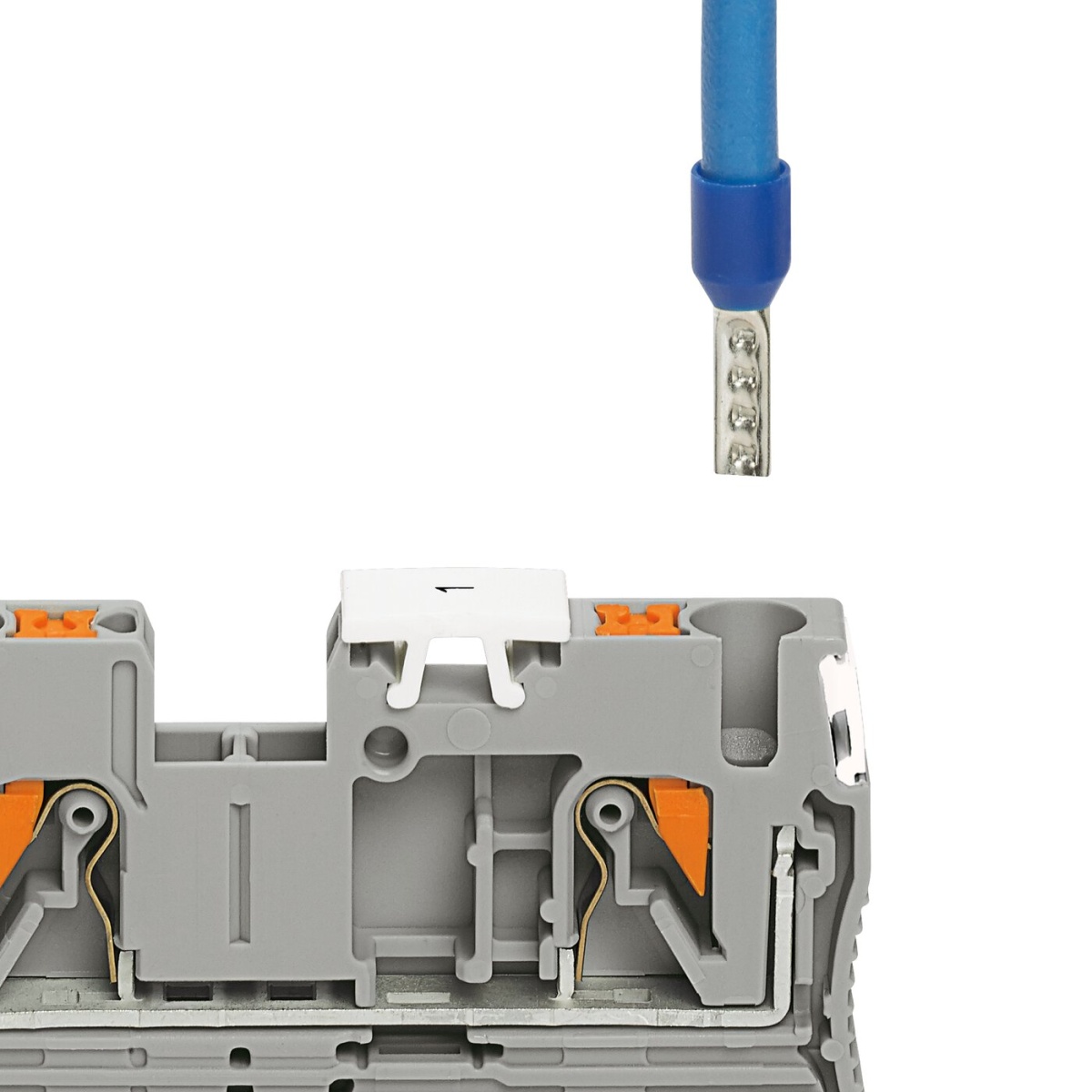

Сечение гибкого провода
0,5 мм² ... 10 мм²

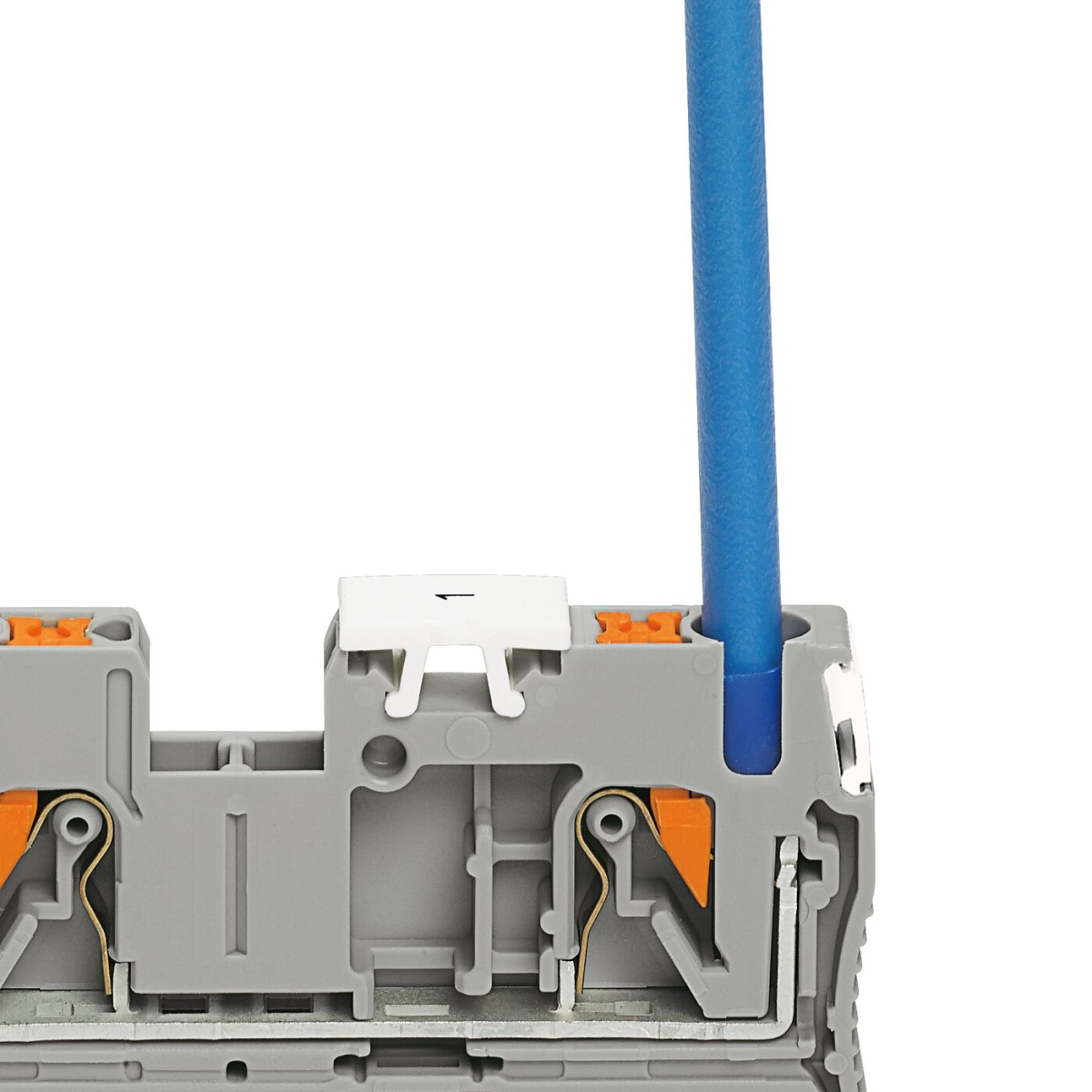

Сечение жесткого провода
0,5 мм² ... 10 мм²
1 мм² ... 10 мм²
Калиберная пробка
A5
Количество точек подключения на ярус
4
Сечение гибкого проводника [AWG]
20 ... 8
Максимальный ток нагрузки
52 A (при сечении жесткого провода 10 мм²)
Длина оголяемой части
10 мм ... 12 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм² При использовании кабельных наконечников TWIN мы рекомендуем минимальную длину к
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
10
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
500 В
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00644
EAC Ex
ID допуска: RU C-DE.AB72.B.02351
ATEX
ID допуска: SEV13ATEX0159U
