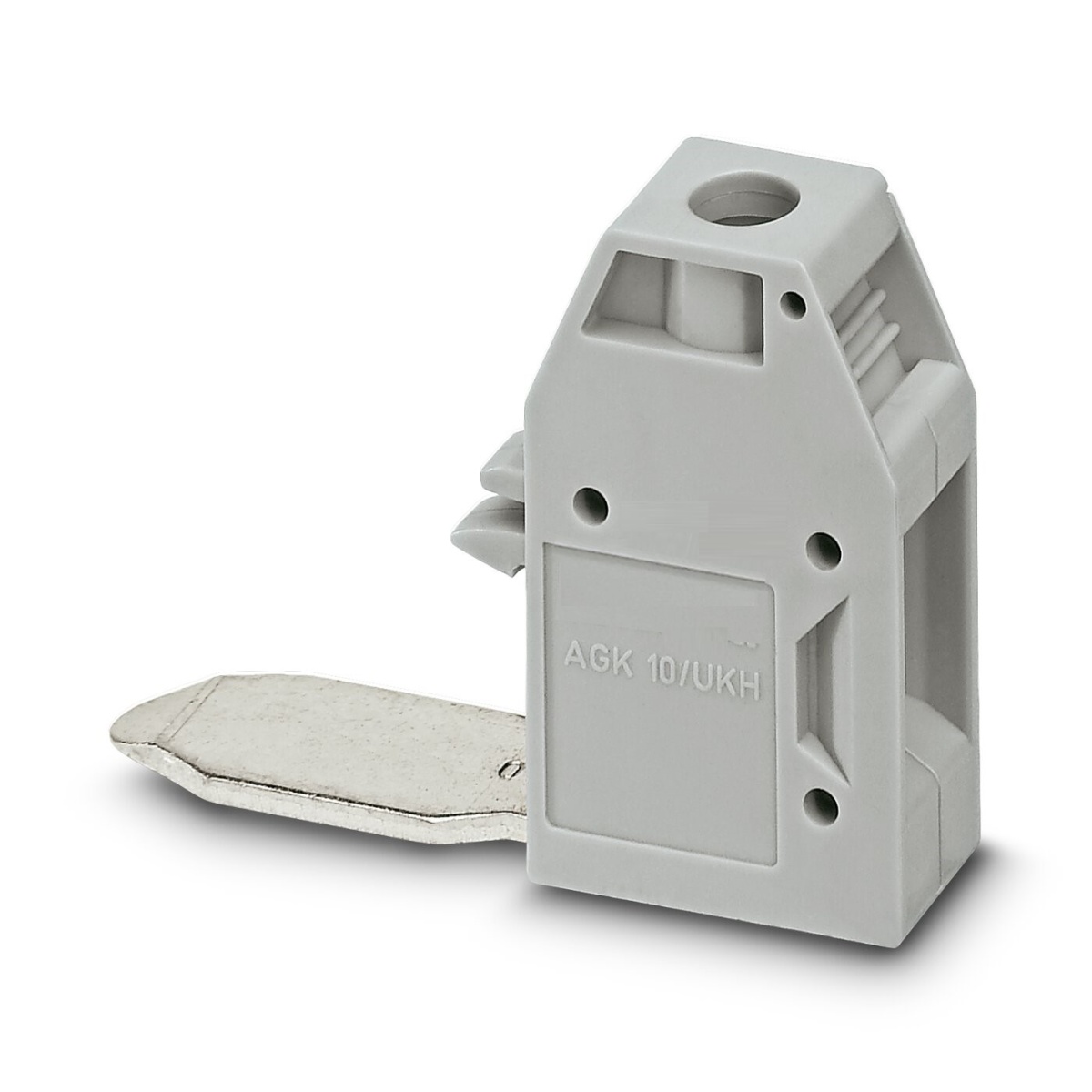

AGK 10-UKH 50, Клемма-отвод
-
Артикул:3001763
-
Цвет:cерый
AGK 10-UKH 50, Клемма-отвод
Клеммы-отводы, Использовать только в сочетании с UKH 50/70, номинальное напряжение: 1000 В, номинальный ток: 57 A, тип подключения: Винтовые зажимы, Расчетное сечение: 10 мм², cечение: 0,5 мм² - 10 мм², цвет: cерый
Единица цен
1
Короткое описание
Клемма-отвод
Минимальный заказ
10
Норма упаковки
10
Группа изоляционного материала
I
ETIM 8.0
EC002021
ECLASS-11.0
27141151
Количество точек подключения
1
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Длина
34,7 мм
Ширина
10,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Сечение проводника AWG
20 ... 8
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение жесткого провода
0,5 мм² ... 10 мм²
Длина снятия изоляции
10 мм
Калиберная пробка
B6
Количество точек подключения на ярус
1
Сечение гибкого проводника [AWG]
20 ... 8
Максимальный ток нагрузки
57 A (Для кабеля сечением 10 mm² Поперечное сечение)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 6 мм²
Момент затяжки
1,5 ... 1,8 Нм
2 жестких провода одинакового сечения
0,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 6 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Номинальное сечение AWG
8
Общая информация
Использовать только в сочетании с UKH 50/70
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
630 В
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918100865
EAC Ex
ID допуска: RU C-DE.Ax07.B.03227
ATEX
ID допуска: KEMA98ATEX1786U
