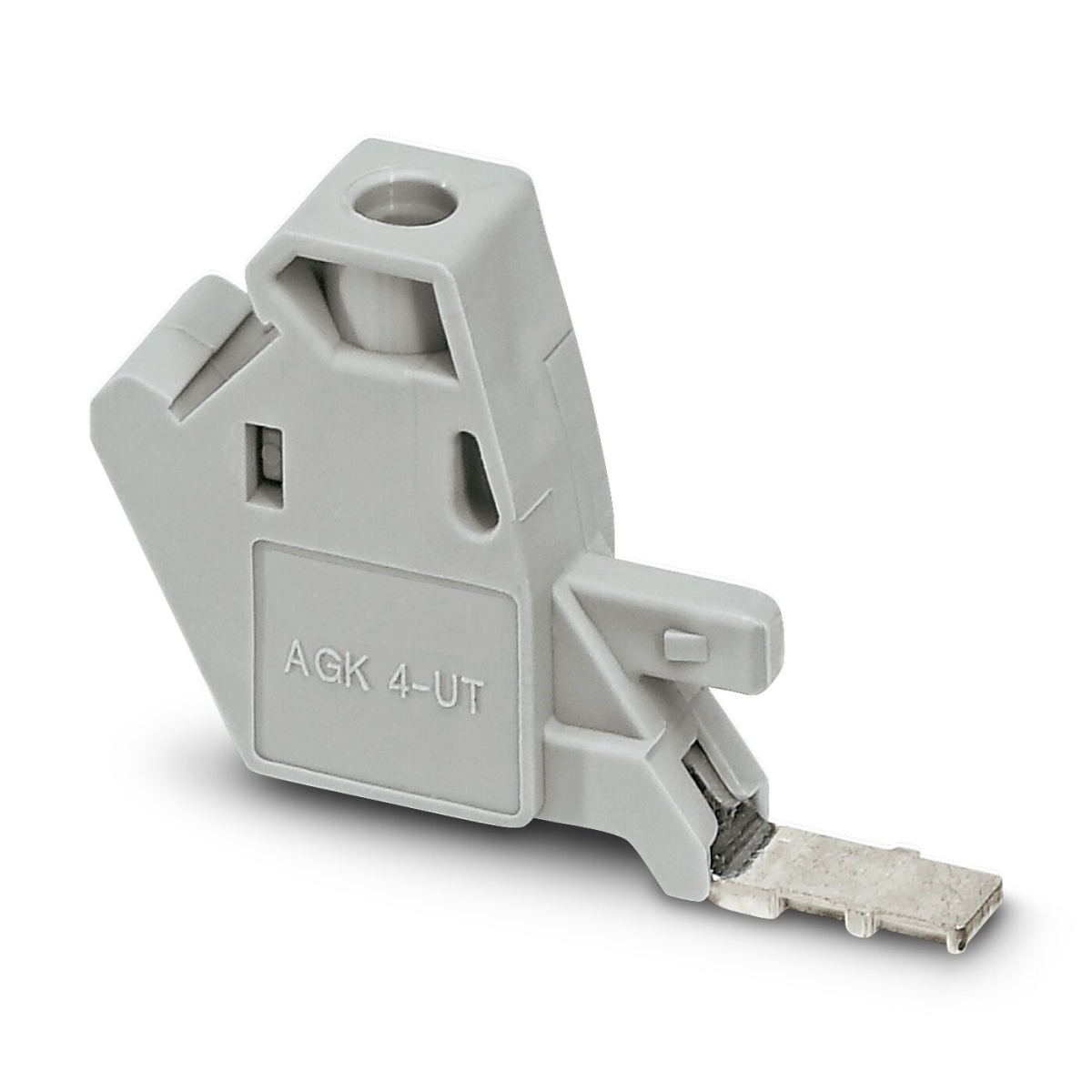

AGK 4-UT 10, Клемма-отвод
-
Артикул:3047112
-
Тип монтажа:на основной элемент
-
Цвет:cерый
AGK 4-UT 10, Клемма-отвод
Единица цен
1
Короткое описание
Клемма-отвод
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC002021
ECLASS-11.0
27141151
Количество точек подключения
1
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Длина
24,7 мм
Ширина
8,1 мм
Высота NS 35/15
57,8 мм
Высота NS 35/7,5
50,3 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Сечение проводника AWG
26 ... 10
Сечение гибкого провода
0,14 мм² ... 4 мм²
Сечение жесткого провода
0,14 мм² ... 6 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Количество точек подключения на ярус
1
Сечение гибкого проводника [AWG]
26 ... 12
Максимальный ток нагрузки
41 A (для кабеля сечением 6 мм²)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Момент затяжки
0,6 ... 0,8 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
на основной элемент
Резьба винтов
M3
Номинальное сечение AWG
12
Общая информация
Общая информация
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
400 В
Указание
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC Ex
ID допуска: RU C-DE.Ax07.B.03227
ATEX
ID допуска: KEMA04ATEX2048U
