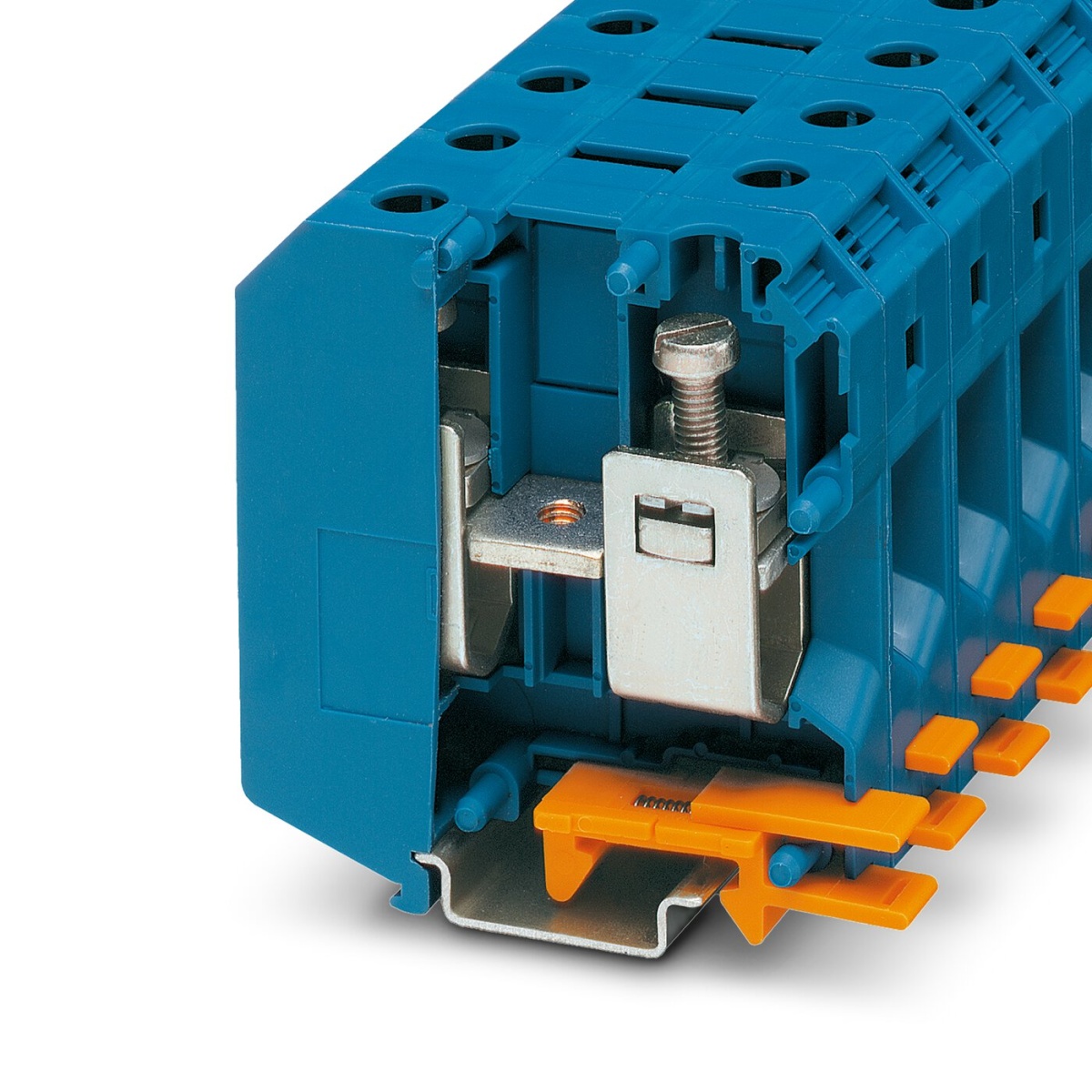

UKH 50 BU, Клемма для высокого тока
-
Артикул:3009105
-
Тип монтажа:NS 35/7,5 NS 35/15 NS 32 NS 35/15-2,3
-
Цвет:синий
UKH 50 BU, Клемма для высокого тока
Технические данные
шт.
на сумму 5 639.89 ₽
без НДС
563.99 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 150 A, тип подключения: Винтовые зажимы, cечение: 16 мм² - 70 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, NS 35/15-2,3, цвет: синий
Единица цен
1
Короткое описание
Клемма для высокого тока
Минимальный заказ
10
Норма упаковки
10
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
2
Полюсов
1
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Длина
75,8 мм
3,287 "
Ширина
20 мм
Высота NS 35/15
83,5 мм

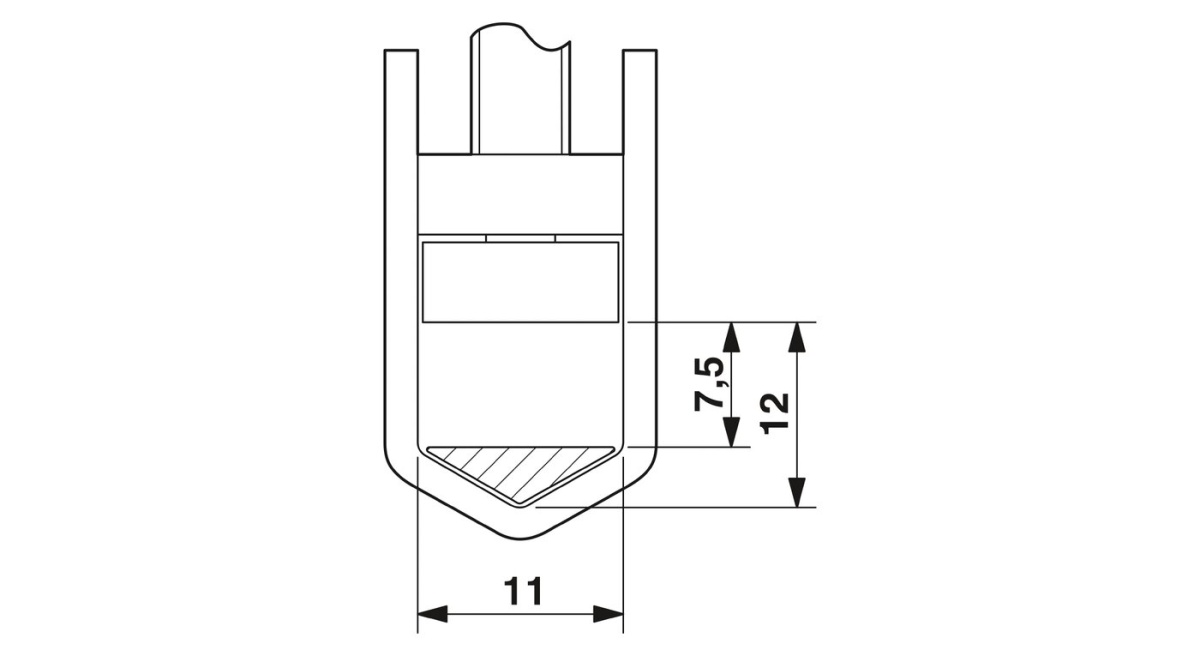

Размерный чертеж
Цвет
синий
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Сечение проводника AWG
6 ... 2/0
Сечение гибкого провода
25 мм² ... 50 мм²
Сечение жесткого провода
16 мм² ... 70 мм²
Длина снятия изоляции
24 мм
Калиберная пробка
B10
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
3 ... 1/0
Максимальный ток нагрузки
150 A (для кабеля сечением 50 мм² Поперечное сечение)
Момент затяжки
6 ... 8 Нм
2 жестких провода одинакового сечения
10 мм² ... 16 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
10 мм² ... 16 мм²
2 гибких провода одинакового сечения
10 мм² ... 16 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,73 Вт
Тип монтажа
NS 35/7,5
NS 35/15
NS 32
NS 35/15-2,3
Резьба винтов
M6
Номинальное сечение AWG
1/0
Общая информация
Общая информация
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
630 В
Указание

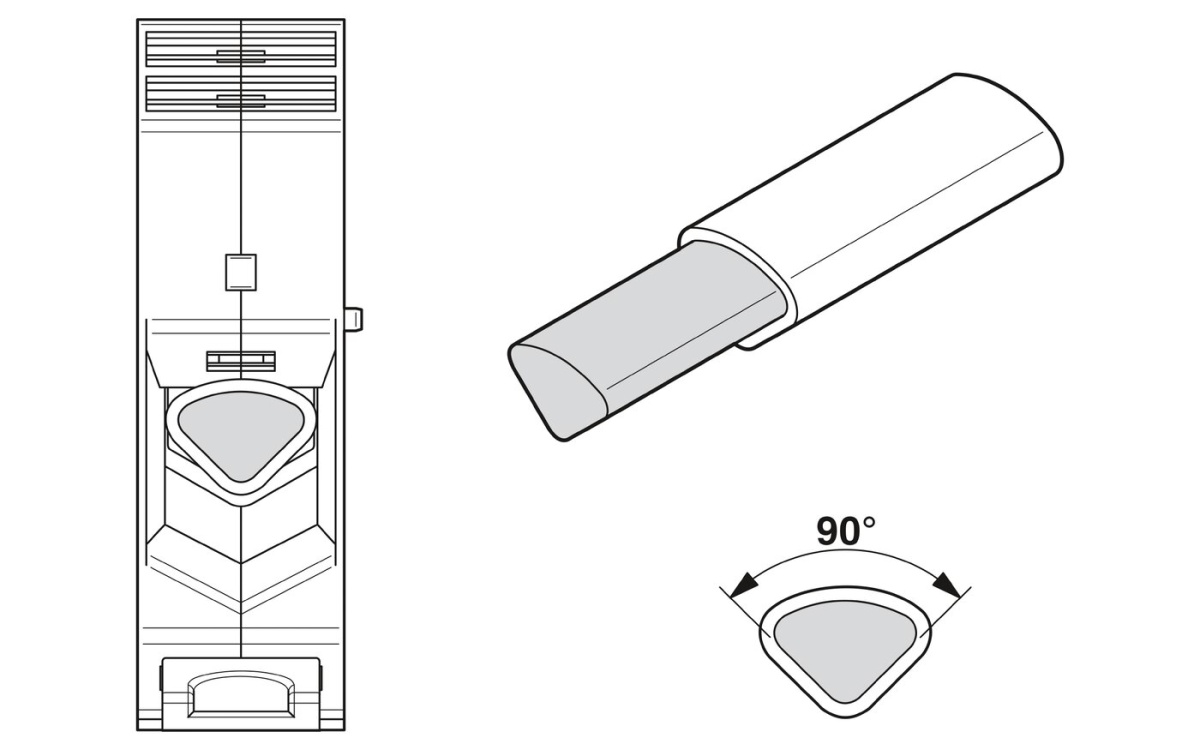

Для надежного контакта многожильных проводов рекомендуется их раскручивать.
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918091637
EAC
ID допуска: RU C-DE.BL08.B.00534
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: KEMA98ATEX1786U
