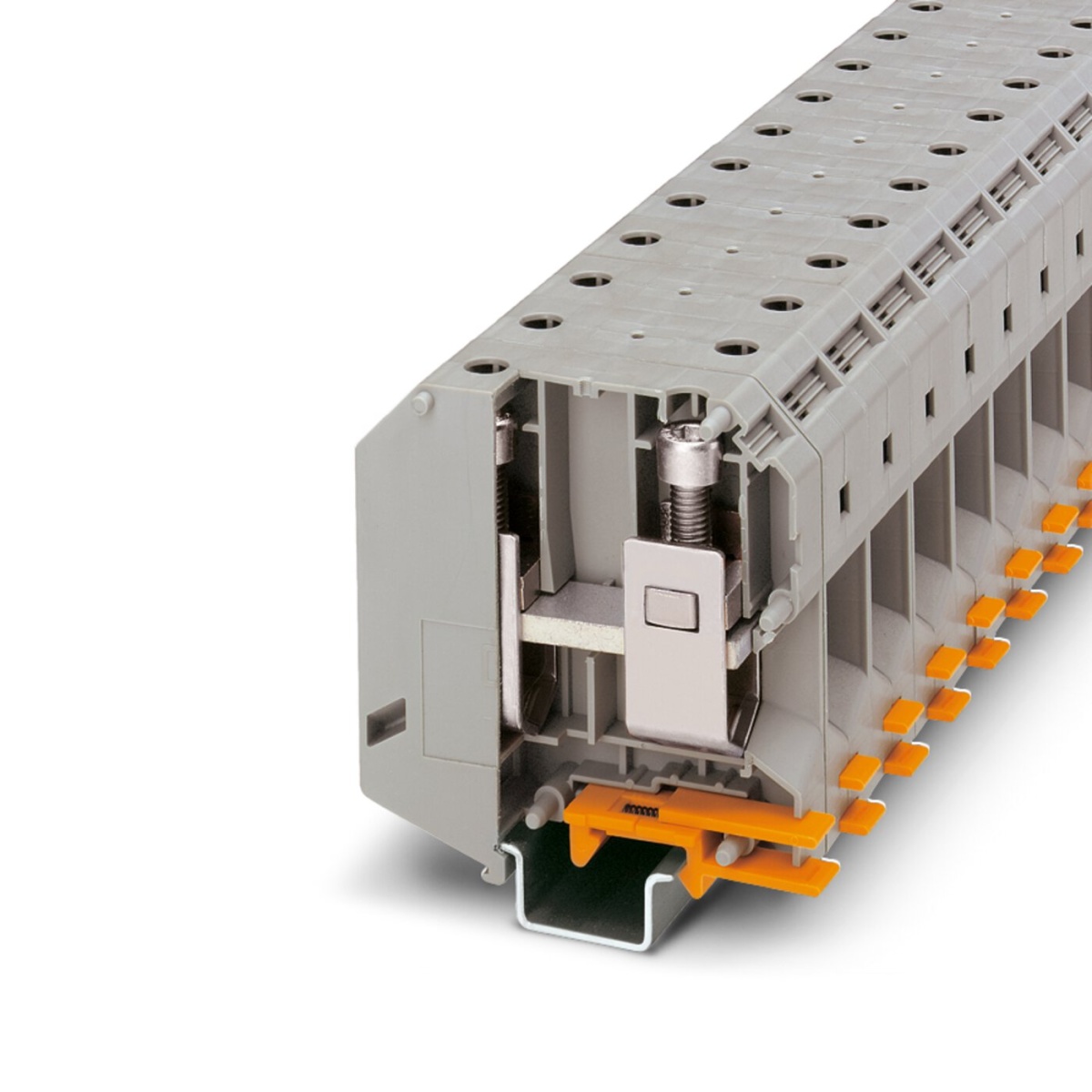

UKH 95, Клемма для высокого тока
-
Артикул:3010013
-
Тип монтажа:NS 35/15 NS 32
-
Цвет:cерый
UKH 95, Клемма для высокого тока
Технические данные
шт.
на сумму 2 800.69 ₽
без НДС
933.56 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Клемма для высокого тока, Винты с шестигранным углублением, номинальное напряжение: 1000 В, номинальный ток: 232 A, тип подключения: Винтовые зажимы, Расчетное сечение: 95 мм², cечение: 25 мм² - 95 мм², тип монтажа: NS 35/15, NS 32, цвет: cерый
Единица цен
1
Короткое описание
Клемма для высокого тока
Минимальный заказ
3
Норма упаковки
3
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
2
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Длина
90 мм
3,839 "
Ширина
25 мм
Высота NS 35/15
90 мм
Высота NS 35/7,5
90 мм

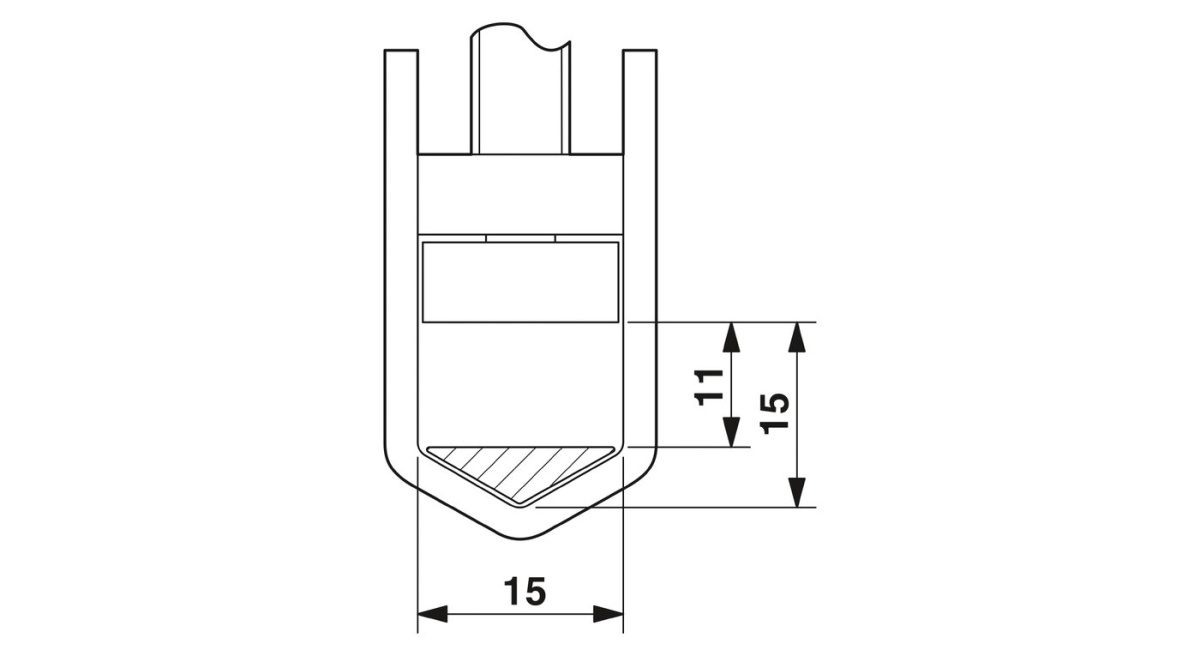

Размерный чертеж
Цвет
cерый
Класс воспламеняемости согласно UL 94
V2
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Сечение проводника AWG
4 ... 3/0
Сечение гибкого провода
35 мм² ... 95 мм²
Сечение жесткого провода
25 мм² ... 95 мм²
Длина снятия изоляции
33 мм
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
2 ... 3/0
Максимальный ток нагрузки
232 A
Момент затяжки
15 ... 20 Нм
2 жестких провода одинакового сечения
25 мм² ... 35 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
16 мм² ... 35 мм²
2 гибких провода одинакового сечения
25 мм² ... 35 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
7,54 Вт
Тип монтажа
NS 35/15
NS 32
Резьба винтов
M8
Номинальное сечение AWG
3/0
Общая информация
Общая информация
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
800 В
Указание
Винты с шестигранным углублением
Внимание: В разделе загрузок Вы найдете разрешение на использование
Упаковочная единица
3 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918091835
EAC
ID допуска: RU C-DE.BL08.B.00534
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: KEMA98ATEX1786U
