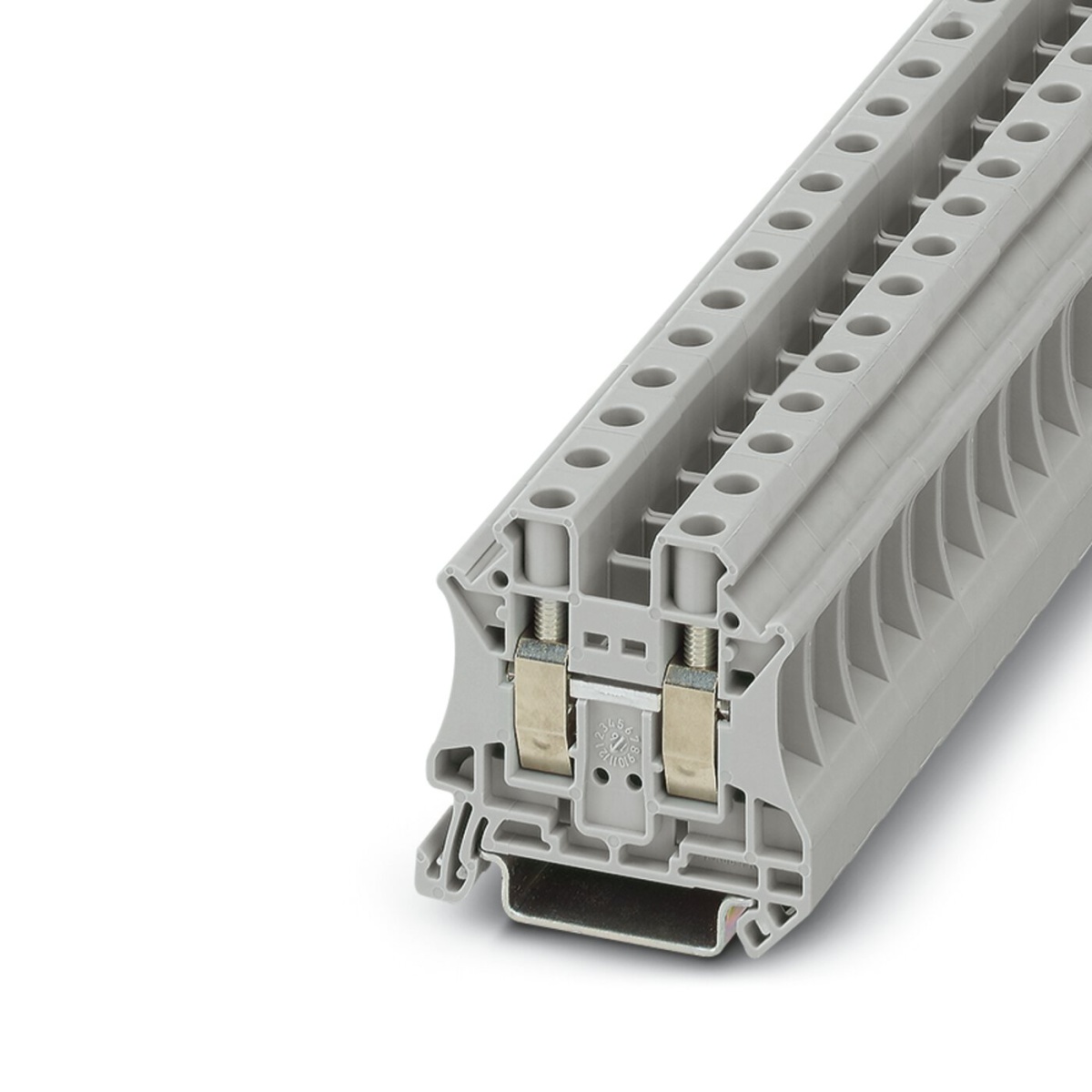

UT 10, Проходные клеммы
-
Артикул:3044160
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
UT 10, Проходные клеммы
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
6 069.20 ₽
без НДС
121.38 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 57 A, тип подключения: Винтовые зажимы, Расчетное сечение: 10 мм², cечение: 0,5 мм² - 16 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Единица цен
1
Короткое описание
Проходные клеммы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Проходная клемма
Количество точек подключения
2
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
1000 В
Номинальный ток
57 A
Длина
47,7 мм
Длина
46,9 мм
Ширина
10,2 мм
Высота NS 35/15
55 мм
Высота NS 35/7,5
47,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
10 мм²
Номинальный ток
57 A
Номинальное напряжение
1000 В
Сечение проводника AWG
20 ... 6
Сечение гибкого провода
0,5 мм² ... 16 мм²
Сечение жесткого провода
0,5 мм² ... 16 мм²
Длина снятия изоляции
10 мм
Калиберная пробка
A6
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
20 ... 6
Максимальный ток нагрузки
76 A (для кабеля сечением 16 мм² Поперечное сечение)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 6 мм²
Момент затяжки
1,5 ... 1,8 Нм
2 жестких провода одинакового сечения
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 2,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 4 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M4
Номинальное сечение AWG
8
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
630 В
Страна происхождения
DE
Вес/шт. (с упаковкой)
17,33 g
Указание
Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для п
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: KEMA04ATEX2048U
