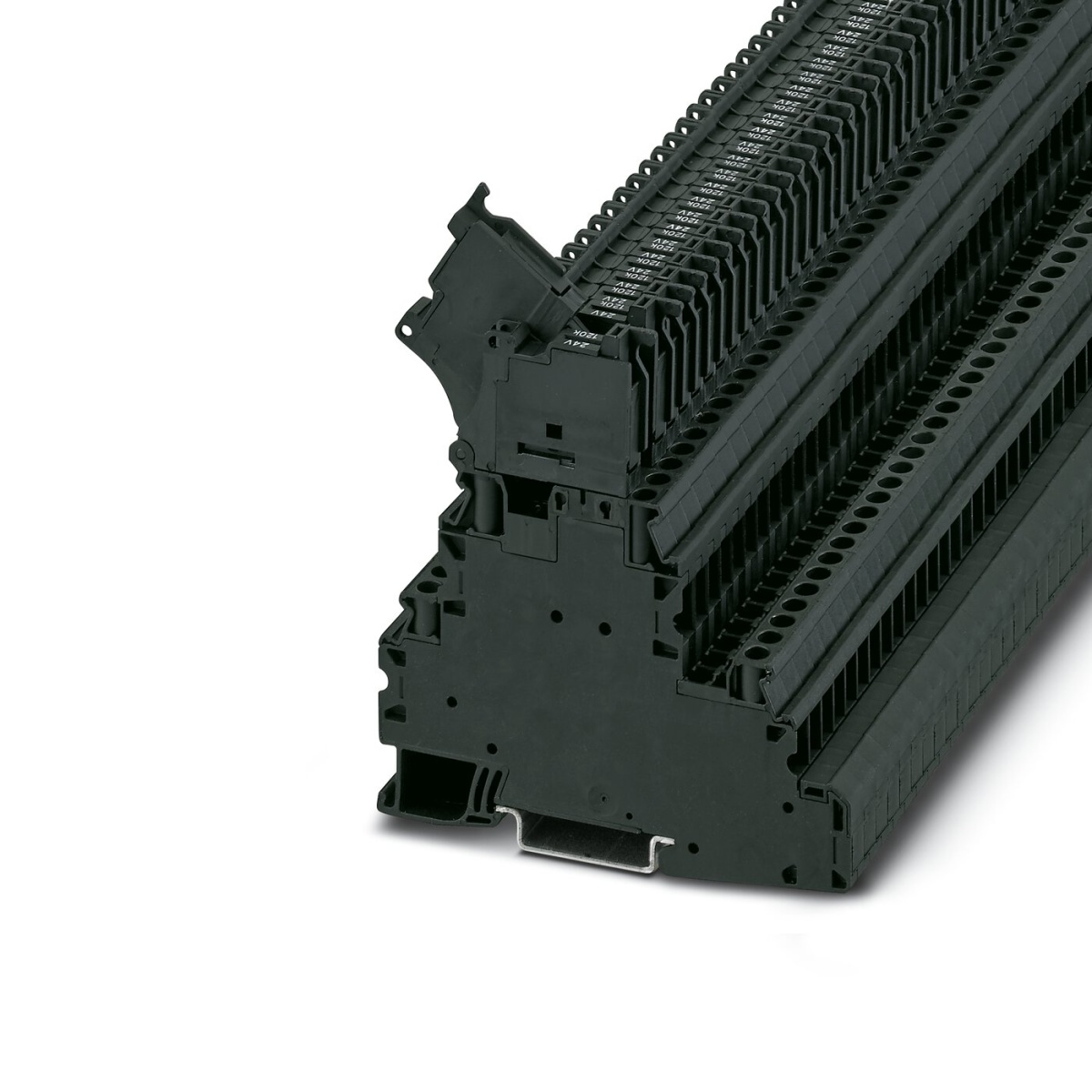

UT 4-L/HESILED 24 (5X20) 120KO, Клеммы для установки предохранителей
-
Артикул:3214366
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:черный
UT 4-L/HESILED 24 (5X20) 120KO, Клеммы для установки предохранителей

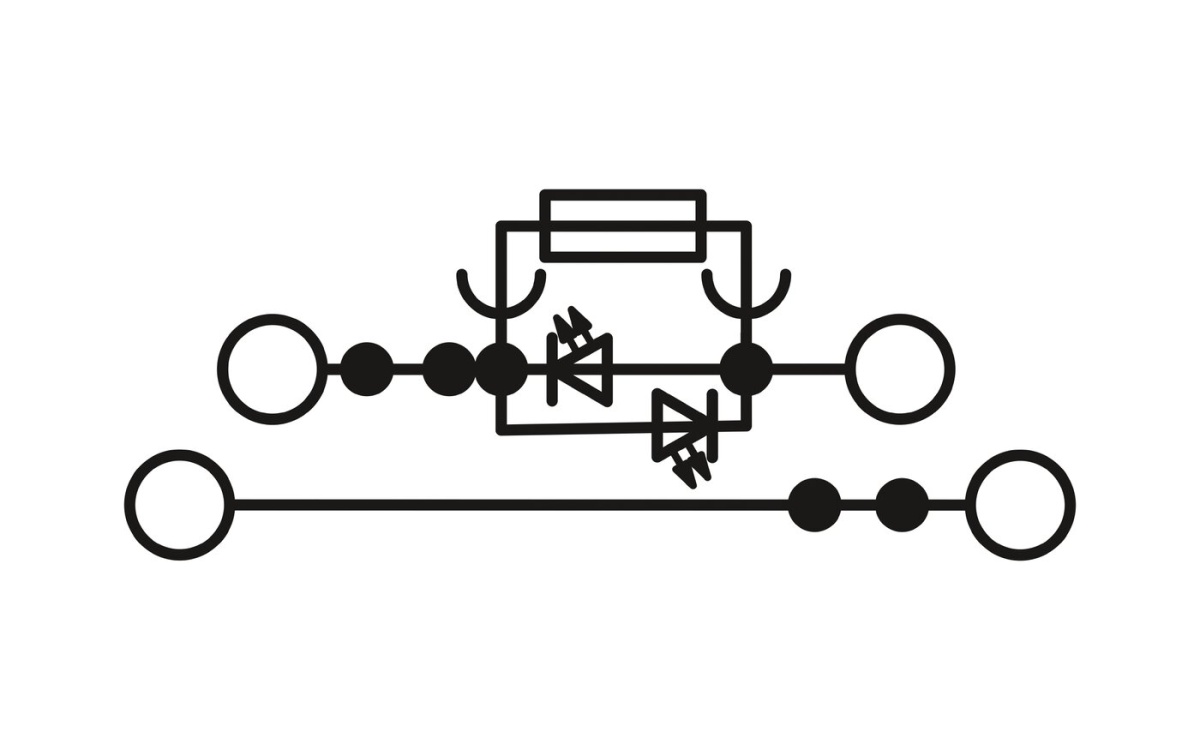

Клеммы для установки предохранителей, тип предохранителя: Стекло / керамика / ..., тип предохранителей: G / 5 x 20, номинальное напряжение: 24 В, номинальный ток: 30 A, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм², cечение: 0,14 мм²- 6 мм², тип подключения: Винтовые зажимы, Расчетное сечение: 1 мм², cечение: 0,14 мм²- 6 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Единица цен
1
Короткое описание
Клеммы для установки предохранителей
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000899
ECLASS-11.0
27141116
Количество точек подключения
4
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
2
Количество рядов
2
Номер таможенного тарифа
85369095
Диапазон напряжений, индикатор
12 В AC/DC ... 30 В AC/DC
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1 / МЭК 60947-7-3
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Длина
94,5 мм
Ширина
6,2 мм
Высота NS 35/15
96,4 мм
Высота NS 35/7,5
88,9 мм
Цвет
черный
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Сечение проводника AWG
26 ... 10
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение жесткого провода
0,14 мм² ... 6 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
26 ... 10
Максимальный ток нагрузки
36 A (Ток определяется установленным предохранителем.)
6,3 A (Ток определяется установленным предохр
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Момент затяжки
0,6 ... 0,8 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Диапазон токов, индикатор
0,31 мА ... 0,95 мА
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Предохранитель
G / 5 x 20
Тип предохранителя
Стекло / керамика / ...
Рассеиваемая мощность, макс.

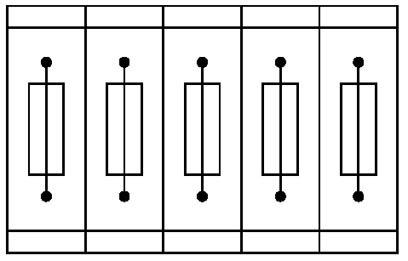

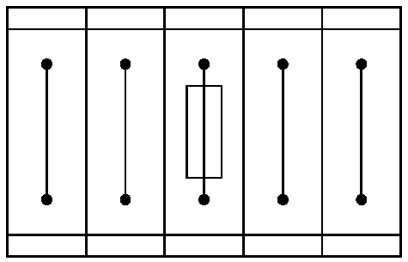

макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
макс. 1
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M3
Номинальное сечение AWG
12
Общая информация
Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора.
Маркировка
II 3 G Ex ec llC Gc
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00534
ATEX
ID допуска: KIWA14ATEX0025U
