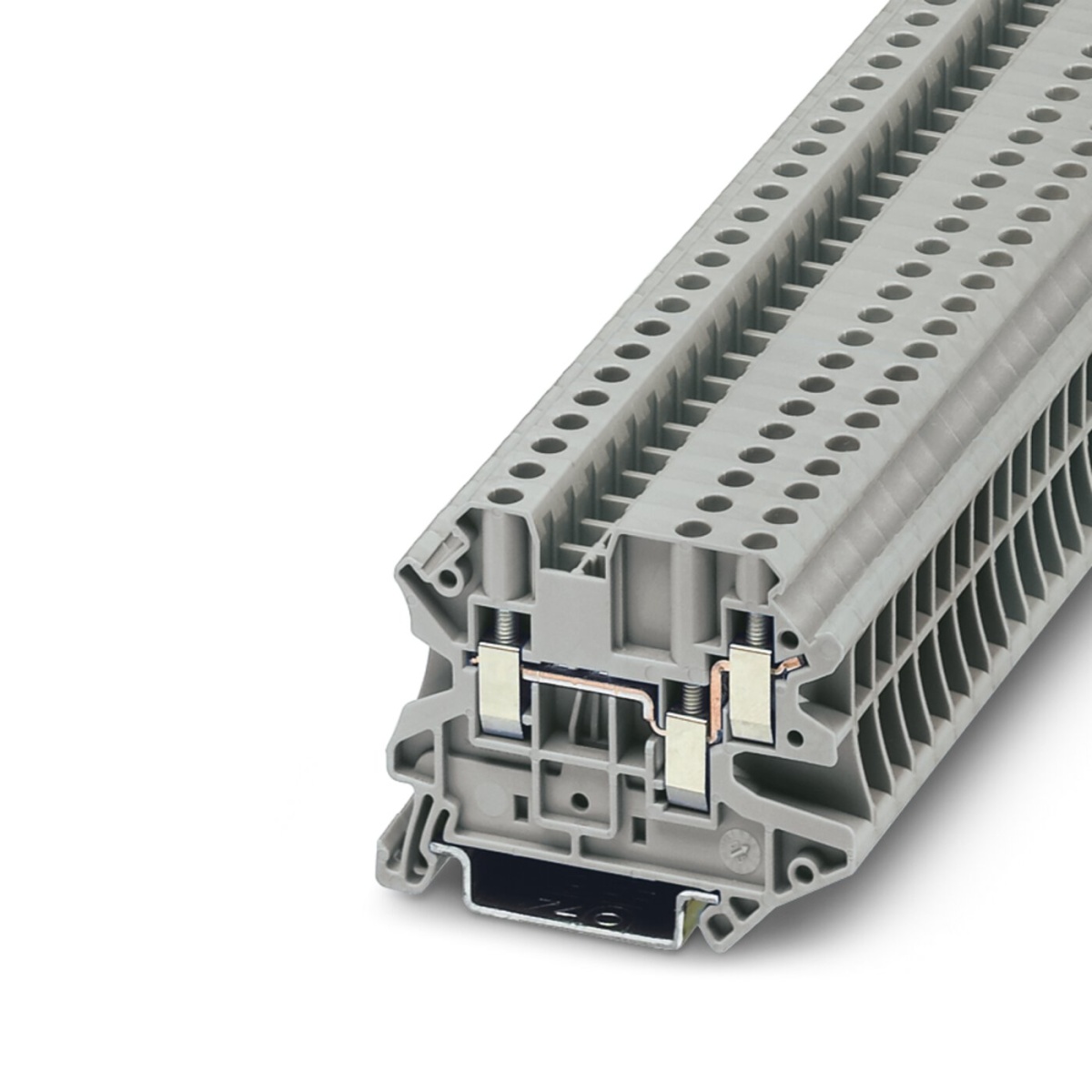

UT 4-TWIN, Проходные клеммы
-
Артикул:3044364
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
UT 4-TWIN, Проходные клеммы
Технические данные
шт.
на сумму 8 024.24 ₽
без НДС
160.48 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Проходные клеммы, номинальное напряжение: 500 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, 1. ярус, Расчетное сечение: 4 мм², cечение: 0,14 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Единица цен
1
Короткое описание
Проходные клеммы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Количество точек подключения
3
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Длина
46,9 мм
Ширина
6,2 мм
Высота NS 35/15
55 мм
Высота NS 35/7,5
47,5 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Сечение проводника AWG
26 ... 10
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение жесткого провода
0,14 мм² ... 6 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Количество точек подключения на ярус
3
Сечение гибкого проводника [AWG]
26 ... 10
Максимальный ток нагрузки
41 A (при сечении подсоединяемого провода 6 мм² суммарный ток всех подключенных проводников не долже
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Момент затяжки
0,6 ... 0,8 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M3
Номинальное сечение AWG
12
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
320 В
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.A*30.B.01742
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: KEMA06ATEX0017U
