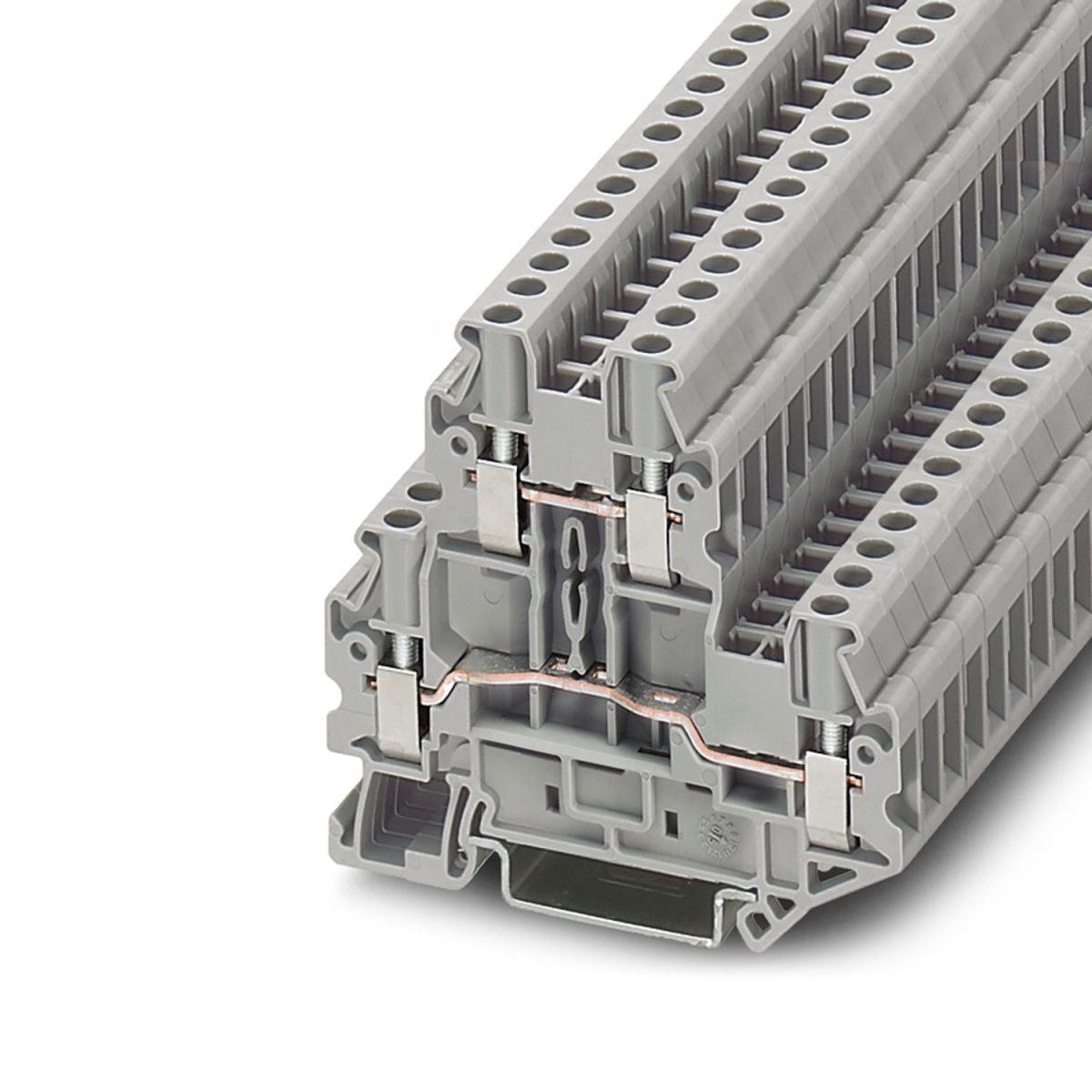

UTTB 2,5, Двухъярусные клеммы
-
Артикул:3044636
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
UTTB 2,5, Двухъярусные клеммы
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
13 459.92 ₽
без НДС
269.20 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Двухъярусные клеммы, номинальное напряжение: 500 В, номинальный ток: 24 A, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм², cечение: 0,14 мм² - 4 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Единица цен
1
Короткое описание
Двухъярусные клеммы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Многоярусный клеммный модуль
Количество точек подключения
4
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
2
Количество рядов
2
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
500 В
Номинальный ток
24 A
Длина
69,9 мм
Длина
64,4 мм
Ширина
5,2 мм
Высота NS 35/15
72,5 мм
Высота NS 35/7,5
65 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
2,5 мм²
Номинальный ток
24 A
Номинальное напряжение
500 В
Сечение проводника AWG
26 ... 12
Сечение гибкого провода
0,14 мм² ... 4 мм²
Сечение жесткого провода
0,14 мм² ... 4 мм²
Длина снятия изоляции
9 мм
Калиберная пробка
A3
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
26 ... 12
Максимальный ток нагрузки
28 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Момент затяжки
0,5 ... 0,6 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 1,5 мм²
Ярус 1+2
Ярус 1+2
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M3
Номинальное сечение AWG
14
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
320 В
Страна происхождения
DE
Вес/шт. (с упаковкой)
16,071 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00534
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: KEMA06ATEX0017U
