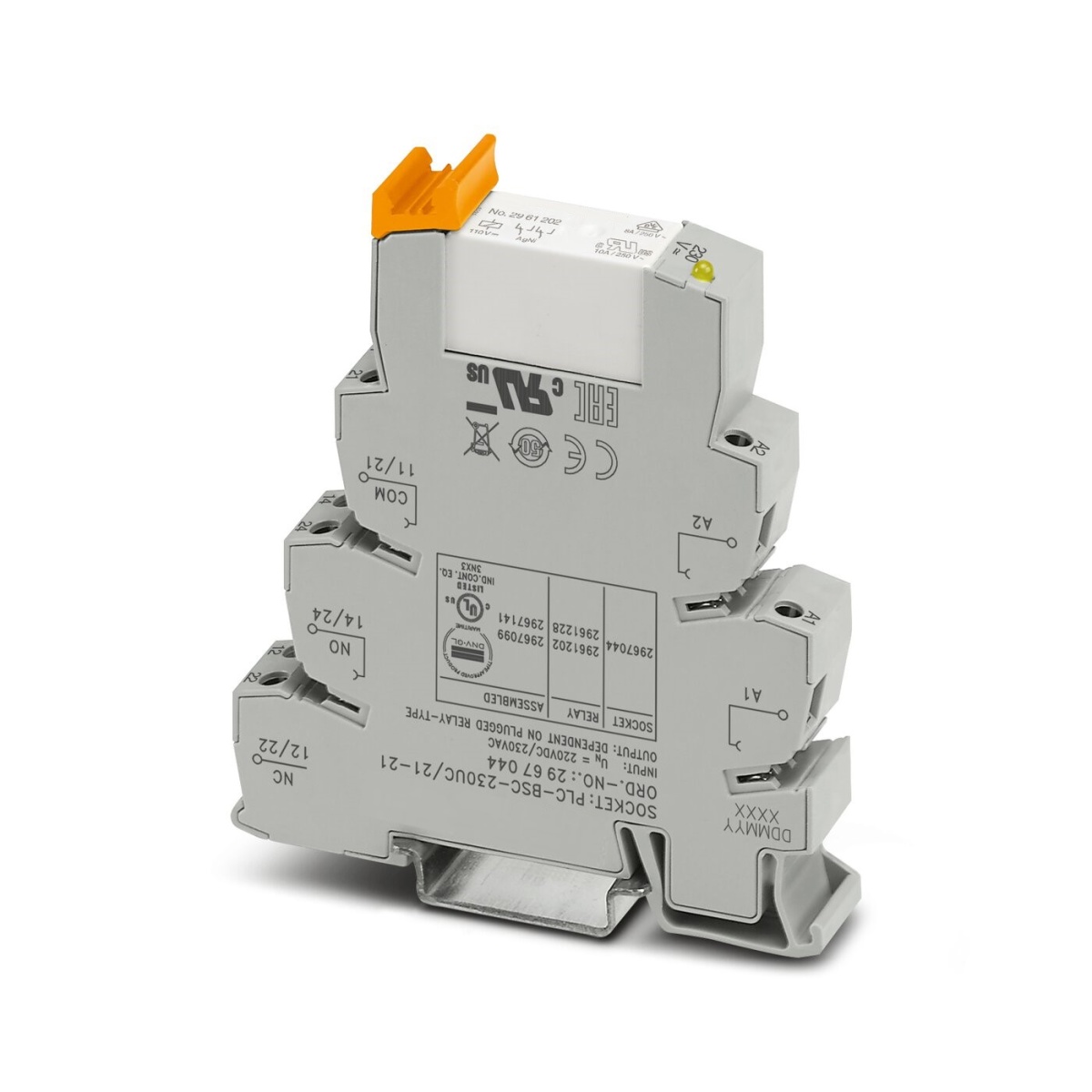

PLC-RSC-230UC/21-21, Релейный модуль
-
Артикул:2967099
-
Тип подключения:Винтовые зажимы
-
Степень защиты:RT III (Реле) IP20 (Установочный блок реле)
-
Тип монтажа:Установка на монтажной рейке
PLC-RSC-230UC/21-21, Релейный модуль
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
28 611.38 ₽
без НДС
2 861.14 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?

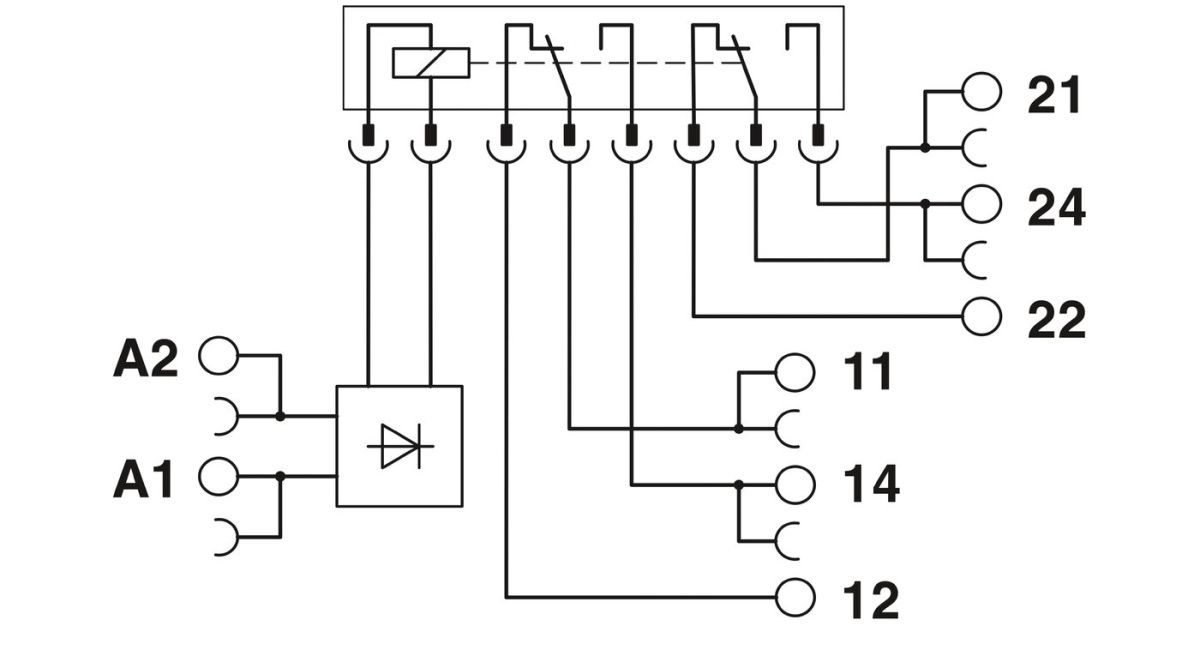

Реле в сборе, состоит из базового клеммного модуля PLC-BSC.../21 с винтовыми зажимами и вставным миниатюрным реле с силовыми контактами, устанавливается на монтажную рейку NS 35/7,5, 2 переключающих контакта, входное напряжение 230 В AC / 220 В DC
Единица цен
1
Короткое описание
Релейный модуль
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Тип изделия
Релейный модуль
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85364900
Тип подключения
Винтовые зажимы
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальный
Длина
80 мм
Ширина
14 мм
Глубина
94 мм
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1,5 мм² (Сд
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
8 мм
Момент затяжки
0,6 Нм ... 0,8 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
RT III (Реле)
IP20 (Установочный блок реле)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,04 Вт
Защитная схема
Мостиковый выпрямитель; Мостиковый выпрямитель
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок

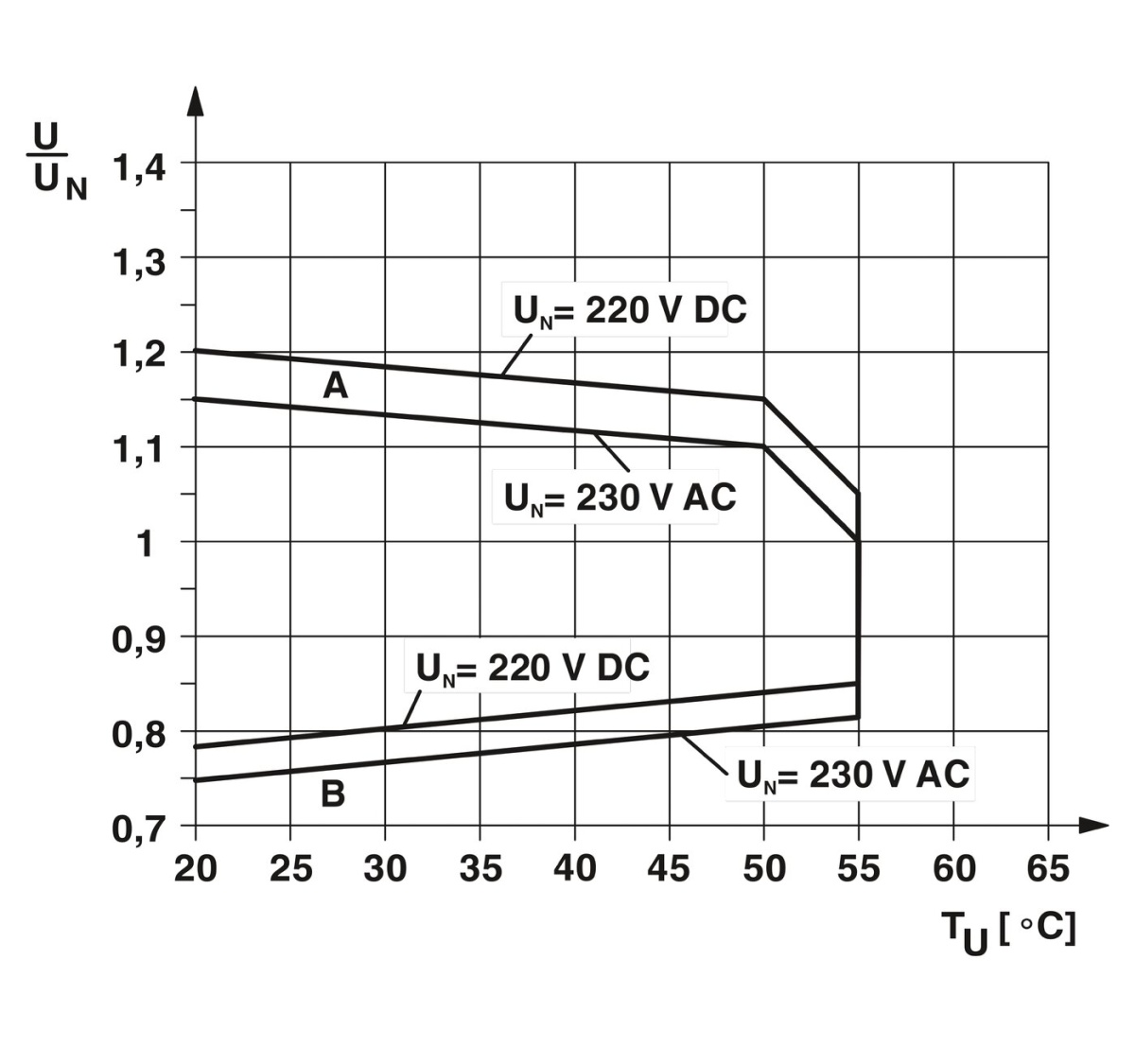

Входное номинальное напряжение UN
230 В AC
220 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
4,5 мА (при UN = 230 В AC)
4,3 мА (при UN = 220 В DC)
Коммутация
Коммутация
Режим работы
100 % ED
Материал контакта
AgNi
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
6 A
Долговечность механическая
3x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток
10 мА (5 B)

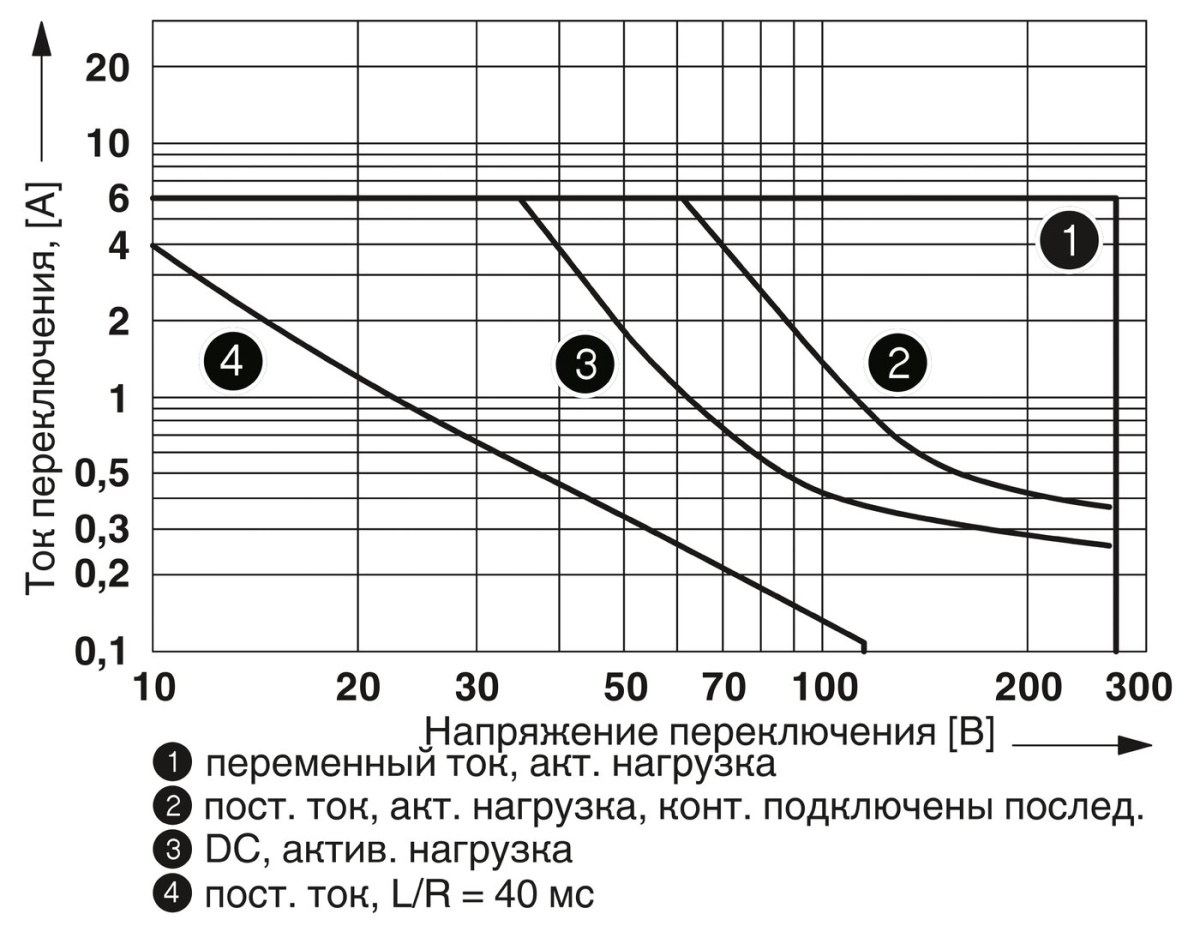

Коммутационная способность
2 A (при 24 В, DC13)
3 A (при 24 В, AC15)
3 A (при 120 В, AC15)
0,2 A (при 250 В, DC13)
3 A (при 250
Исполнение контакта
2 переключающих контакта
Минимальное напряжение переключения
5 В AC/DC (10 мА)
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Страна происхождения
DE
Вес/шт. (с упаковкой)
77 g
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918156503
EAC
ID допуска: RU*C-DE.*08.B.00010
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
RC FRT
ID допуска: B.00094
