QUINT-PS/1AC/24DC/ 3.5, Источники питания
-
Артикул:2866747
-
Тип подключения:Винтовые зажимы вставные винтовые клеммы
-
Степень защиты:IP20
-
Цвет:алюминий
QUINT-PS/1AC/24DC/ 3.5, Источники питания
Технические данные
шт.
на сумму 16 402.46 ₽
без НДС
16 402.46 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?

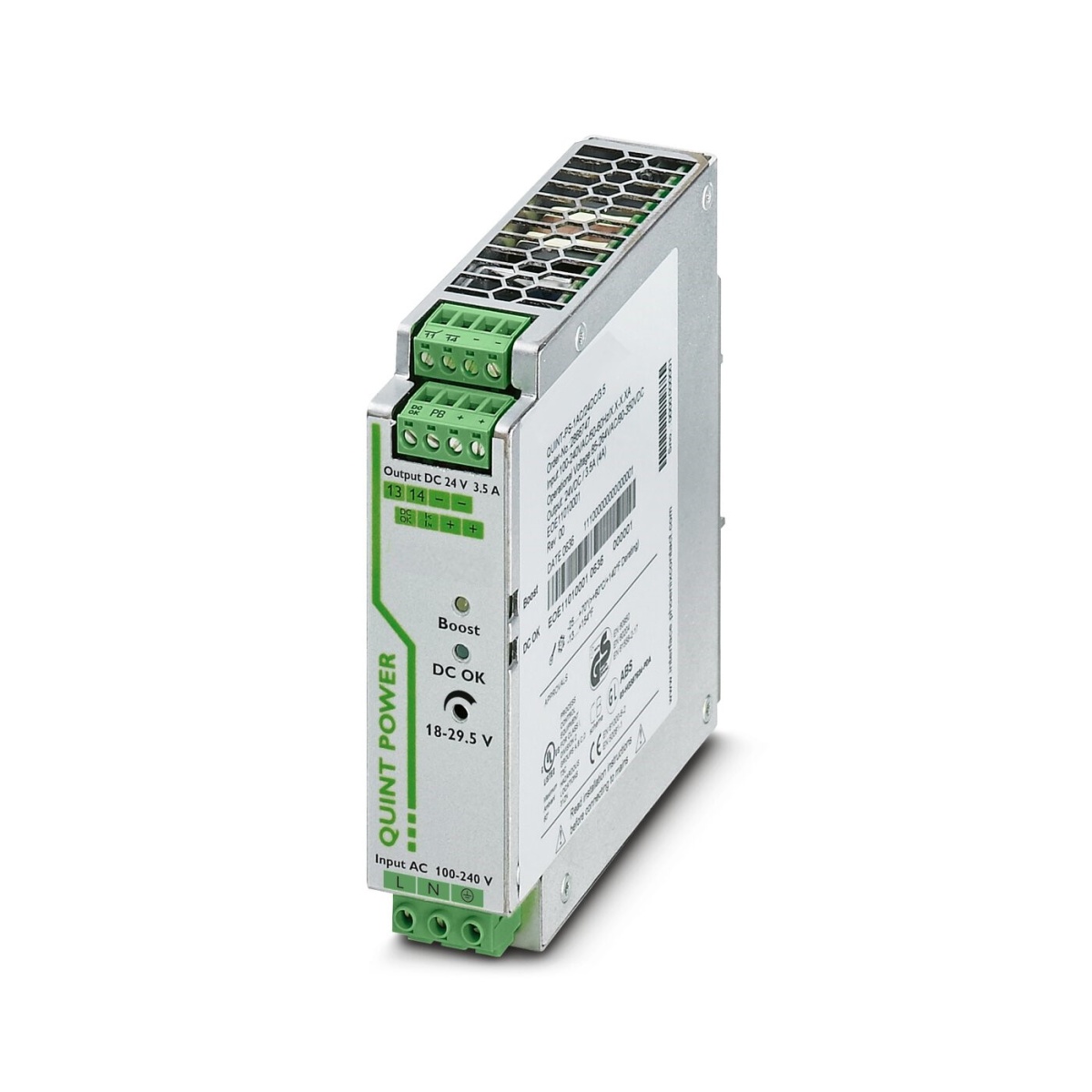

Источник питания, QUINT POWER, Винтовые зажимы, SFB Technology (Selective Fuse Breaking), вход: 1-фазный, выход: 24 В DC / 3,5 A
Единица цен
1
Короткое описание
Источники питания
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002540
ECLASS-11.0
27040701
Степень загрязнения
2
Категория перенапряжения
Категория перенапряжения
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85044030
Тип подключения
Винтовые зажимы
вставные винтовые клеммы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 88 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Длина
130 мм
Ширина
32 мм
122 мм
Глубина
125 мм
35 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
5 мм / 5 мм
Цвет
алюминий
Материал корпуса
Металл
Длина снятия изоляции
7 мм
Тип подключения
Винтовые зажимы
вставные винтовые клеммы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
5000 м
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
+ 24 В DC
Напряжения изоляции, вход/PE
3,5 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE
500 В DC (Выборочное исп.)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Резьба винтов
M3
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Диапазон частот AC
45 Гц ... 65 Гц
Диапазон входных напряжений постоянного тока
90 В DC ... 350 В DC
Тип напряжения питания
AC/DC
Индикация рабочего напряжения
LED зел.
Номинальный ток на выходе (IN)
3,5 A (-25 °C ... 60 °C, UOUT = 24 B DC)
Возможность последовательного подключения
да
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения
да, резервирование и повышение мощности
Максимальное напряжение переключения
30 В AC/DC
24 В DC
E/A/S
асимметричный
Разряд между контактами
8 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
8 кВ (Уровень контроля 3)
Излучение помех
EN 55011 (EN 55022)
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м (Уровень контроля 3)
10 В/м (Уровень контроля 3)
Сигнальный выход: при нормальном постоянном напряжении, сухой
Сигнальный выход: при нормальном постоянном напряжении, сухой
Сигнальный выход: POWER BOOST, активн.
Сигнальный выход: POWER BOOST, активн.
Индикатор состояния
UOUT > 0,9 x UN: светодиод "DC OK" зеленого цвета
IOUT > IN: светодиод "BOOST", желтого цвета
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
