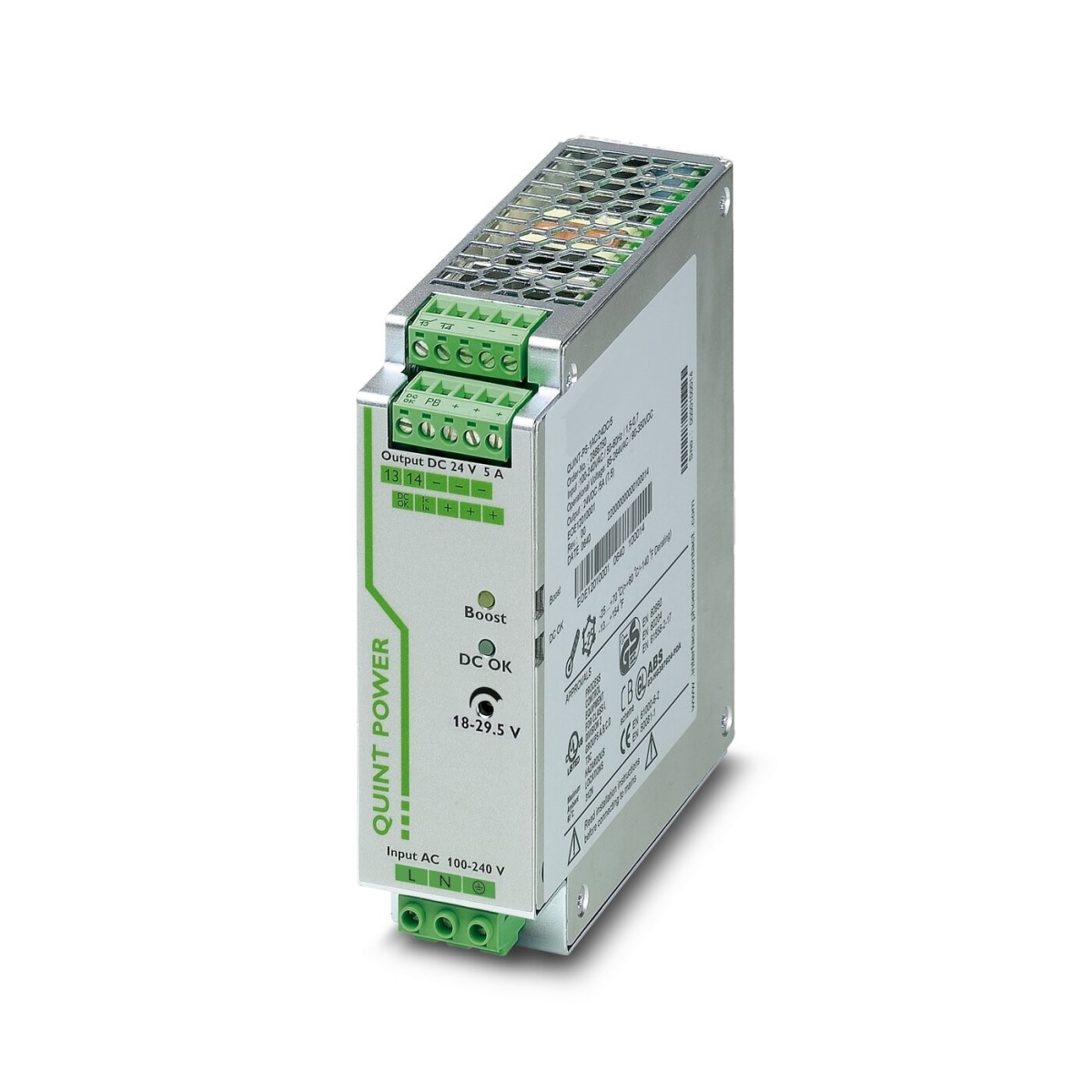

QUINT-PS/ 1AC/24DC/ 5, Источники питания

QUINT-PS/ 1AC/24DC/ 5, Источники питания

Артикул:

2866750
Тип подключения:

вставные винтовые клеммы
Степень защиты:

IP20
Тип монтажа:

Установка на монтажной рейке

Источник питания, QUINT POWER, вставные винтовые клеммы, Установка на монтажной рейке, SFB Technology (Selective Fuse Breaking), вход: 1-фазный, выход: 24 В DC / 5 A

Страна производства - ТАИЛАНД

В корзину

Технические данные

17 258.95 ₽/шт.

На складе

шт. на сумму 17 258.95 ₽
без НДС

Где я могу приобрести данный товар?

Задать вопрос

Единица цен

Короткое описание

Источники питания

Минимальный заказ

Норма упаковки

ETIM 8.0

EC002540

ECLASS-11.0

27040701

Тип изделия

Источник питания

Степень загрязнения

Категория перенапряжения

Изоляционные характеристики

Номер таможенного тарифа

85044030

Тип подключения

вставные винтовые клеммы

Материал корпуса

Металл

Температура окружающей среды (при эксплуатации)

-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

КПД

> 90 % (при 230 В AC и номинальных значениях)

Стандарты / нормативные документы

EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-6-3

Номинальное напряжение

24 В DC ±1 %

Длина

130 мм

Ширина

40 мм 122 мм

Глубина

125 мм 43 мм

Материал корпуса

Металл

Номинальное напряжение

24 В DC ±1 %

Длина снятия изоляции

7 мм

Момент затяжки, макс.

0,6 Нм

Мин. момент затяжки

0,5 Нм

Тип подключения

вставные винтовые клеммы

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Степень защиты

IP20

Рабочая высота

5000 м

Макс. допустимая отн. влажность воздуха (при эксплуатации)

≤ 95 % (При 25 °C, без выпадения конденсата)

Температура окружающей среды (протестировано по типу запуска)

-40 °C

Условия окружающей среды

Выходное напряжение

+ 24 В DC

Остаточная пульсация

< 40 мB(ДА) (при номинальном значении)

Напряжения изоляции, вход/PE

3,5 кВ AC (Типовое исп.) 2 кВ AC (Выборочное исп.)

Напряжения изоляции, выход/PE

500 В DC (Выборочное исп.)

Защитная схема

Защита от перенапряжений при переходных процессах; Варистор

Тип монтажа

Установка на монтажной рейке

Резьба винтов

Монтажное положение

горизонтальная DIN-рейка NS 35, EN 60715

Защитное покрытие

нет

Указания по монтажу

присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50

Время включения, типовое

< 0,15 c

Выбор подходящего предохранителя для защиты на входе

6 A ... 16 A (AC: Характеристика B, C, D, K)

Время автономной работы

> 55 мс (120 В AC) > 55 мс (230 В AC)

Диапазон частот AC

45 Гц ... 65 Гц

Коэффициент мощности (cos phi)

094

Тип напряжения питания

AC/DC

Рассеиваемая мощность, номинальная нагрузка, макс.

15 Вт

Диапазон настройки выходного напряжения (USet)

18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)

Номинальный ток на выходе (IN)

5 A (-25 °C ... 60 °C, UOUT = 24 B DC)

Выходная мощность

120 Вт

Возможность последовательного подключения

да

Изменение хар-к

60 °C ... 70 °C (2,5 % / K)

Возможность параллельного подключения

да, резервирование и повышение мощности

Максимальное напряжение переключения

30 В AC 24 В DC

Требования по ЭМС к помехозащищенности

EN 61000-6-1 EN 61000-6-2

E/A/S

асимметричный

Разряд между контактами

8 кВ (Уровень контроля 4)

Влияние помех по цепи питания

Быстрые переходные процессы (всплески)

Электромагнитное высокочастотное поле

Разряд статического электричества

Критерий А

Нормальные рабочие параметры со значениями в заданных пределах.

Критерий B

Временное ухудшение рабочих параметров, которое устраняется самим устройством.

Воздушный разряд

15 кВ (Уровень контроля 4)

Излучение помех

EN 55011 (EN 55022) Излучение помех

Излучение радиопомех согл. EN 55011

EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях

Электромагнитная совместимость

Соответствие директиве EMV 2014/30/EU

Помехоустойчивость

EN 61000-6-2

Директива по низкому напряжению

Соответствие Директиве по низкому напряжению 2014/35/ЕС

Напряжение радиопомех согл. EN 55011

EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях

Нагрузка при ударном напряжении (импульсное перенапряжение)

Напряженность проверочного поля

20 В/м (Уровень контроля 3) 10 В/м (Уровень контроля 3)

Указание по индикации состояния

UOUT < 0,9 x UN: светодиод "DC OK" мигает IOUT < IN: светодиод горит

Виды подачи сигнала

СИД активный коммутационный выход Релейный контакт

Сигнальный выход: при нормальном постоянном напряжении, сухой

Сигнальный выход: POWER BOOST, активн.

Индикатор состояния

UOUT > 0,9 x UN: светодиод "DC OK" зеленого цвета IOUT > IN: светодиод "BOOST", желтого цвета

Стандарт - безопасная изоляция

IEC 61010-2-201

Стандарт - электробезопасность

IEC 61010-2-201 (SELV)

Вибрация (при эксплуатации)

< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин.

Страна происхождения

Вес/шт. (с упаковкой)

1 026,2 g

Упаковочная единица

1 Количество

Минимальное количество, предусмотренное условиями заказа

1 Количество

EAC

cUL Listed

Описание продукта

Источники питания QUINT POWER с большим набором функцийДля выборочной и экономичной защиты установок
