QUINT4-PS/1AC/24DC/2.5/SC, Источники питания

QUINT4-PS/1AC/24DC/2.5/SC, Источники питания

Артикул:

2904598
Тип подключения:

Винтовые зажимы
Степень защиты:

IP20
Тип монтажа:

Установка на монтажной рейке

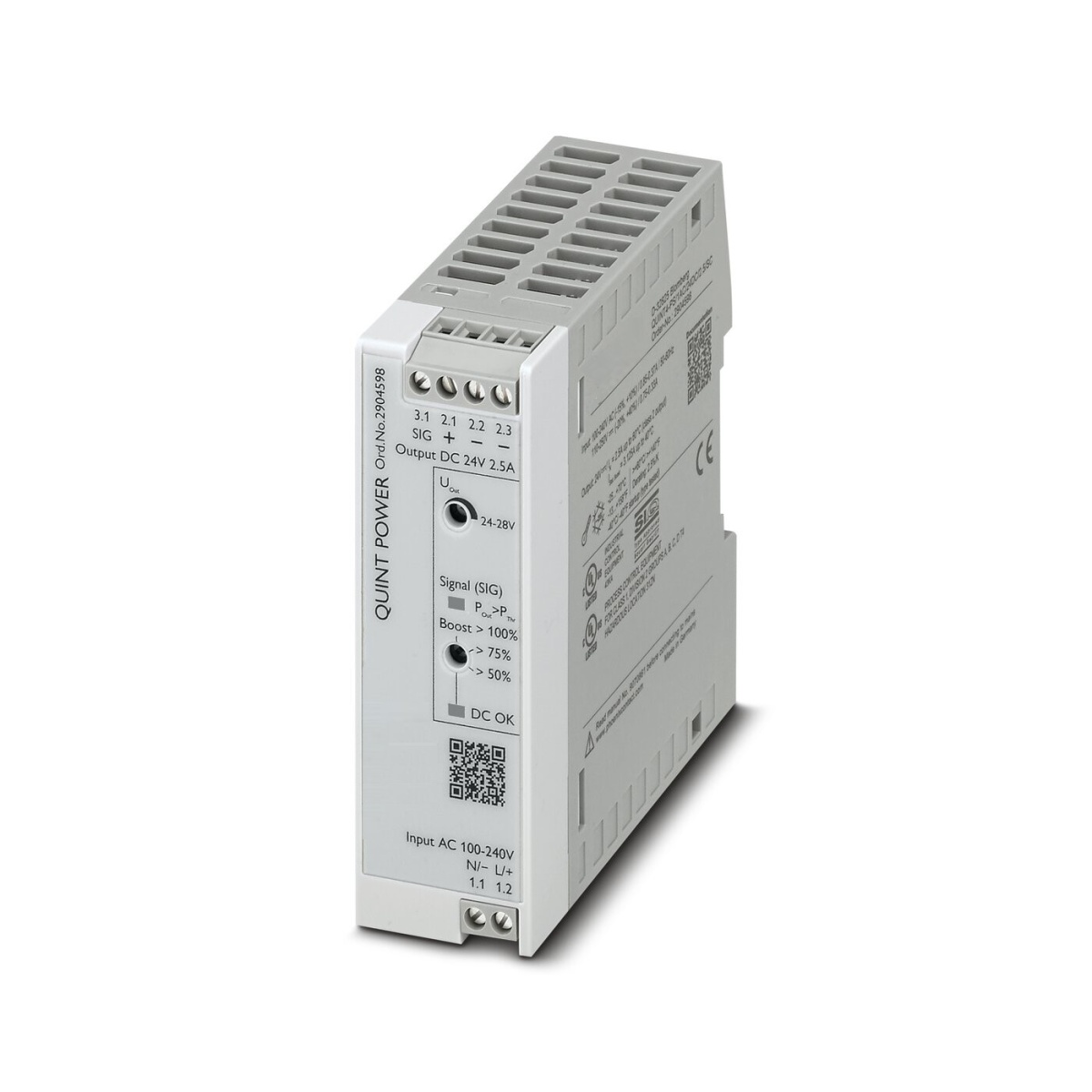

Источник питания, QUINT POWER, Винтовые зажимы, Установка на монтажной рейке, вход: 1-фазный, выход: 24 В DC / 2,5 A

Страна производства - ВЬЕТНАМ

В корзину

Технические данные

10 962.36 ₽/шт.

На складе

шт. на сумму 10 962.36 ₽
без НДС

Где я могу приобрести данный товар?

Задать вопрос

Источник питания, QUINT POWER, Винтовые зажимы, Установка на монтажной рейке, вход: 1-фазный, выход: 24 В DC / 2,5 A

Единица цен

Короткое описание

Источники питания

Минимальный заказ

Норма упаковки

ETIM 8.0

EC002540

ECLASS-11.0

27040701

Тип изделия

Источник питания

Степень загрязнения

Категория перенапряжения

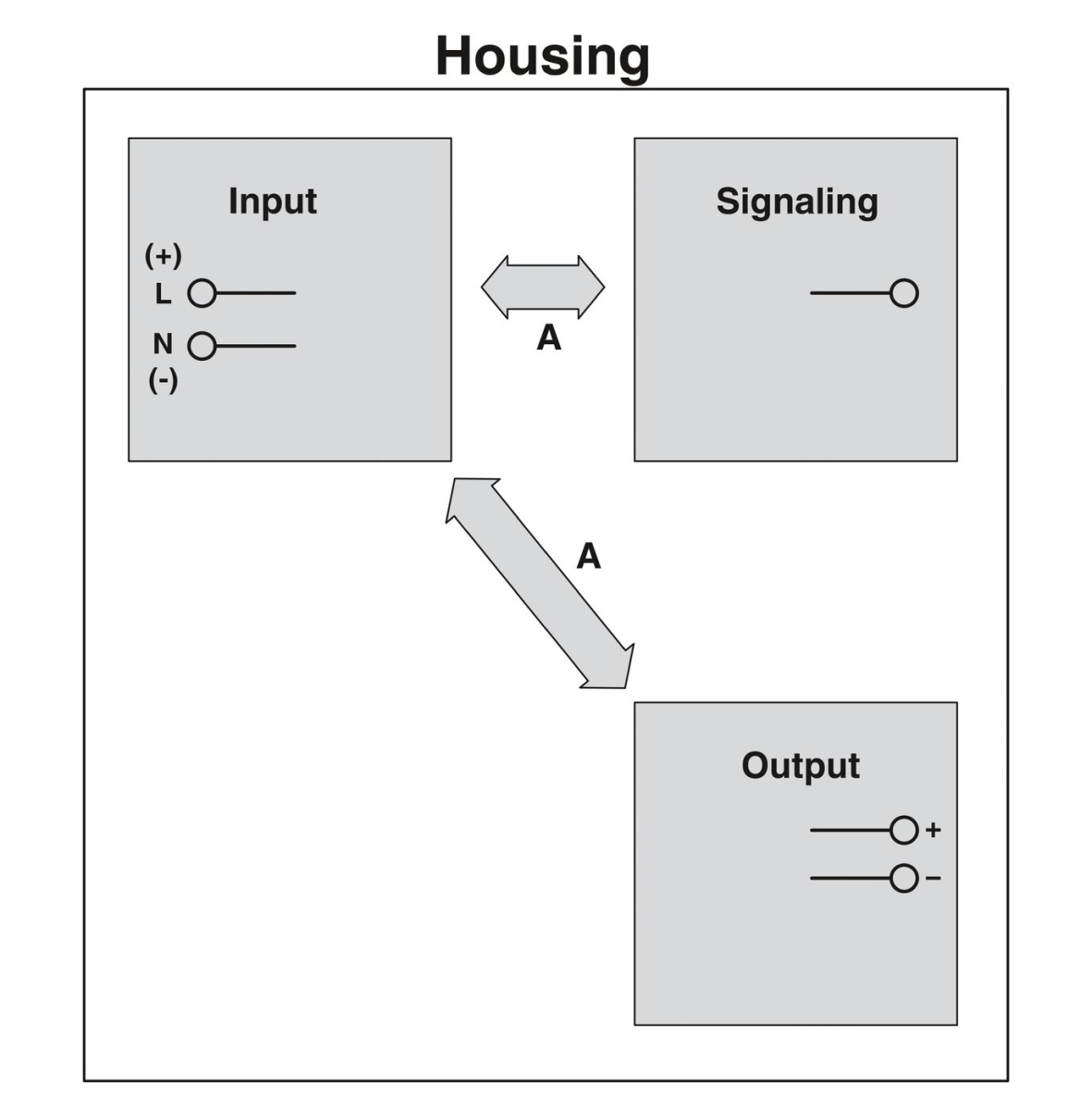

Изоляционные характеристики

Ожидаемый срок службы (электролитические конденсаторы)

Время

148000 ч 153000 ч 419000 ч 432000 ч

Номер таможенного тарифа

85044030

Тип подключения

Винтовые зажимы

Материал корпуса

Пластик

Температура окружающей среды (при эксплуатации)

-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

Ток

2,5 A

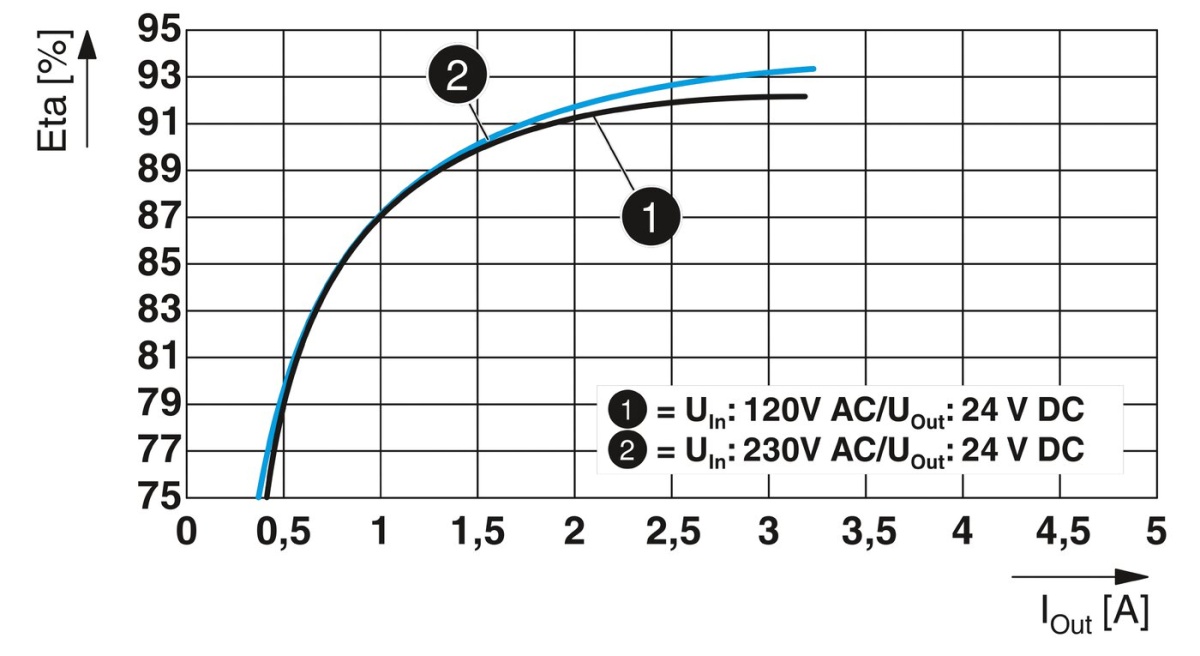

КПД

тип. 91,9 % (120 В AC) тип. 92,6 % (230 В AC)

Количество циклов

0,5 / 1 / 25 циклов 5 / 10 / 50 циклов 0,5 / 1 / 5 / 50 циклов

Стандарты / нормативные документы

EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 EN 61000-4-11 EN 61000

Номинальное напряжение

24 В DC

Длина

99 мм

Ширина

32 мм

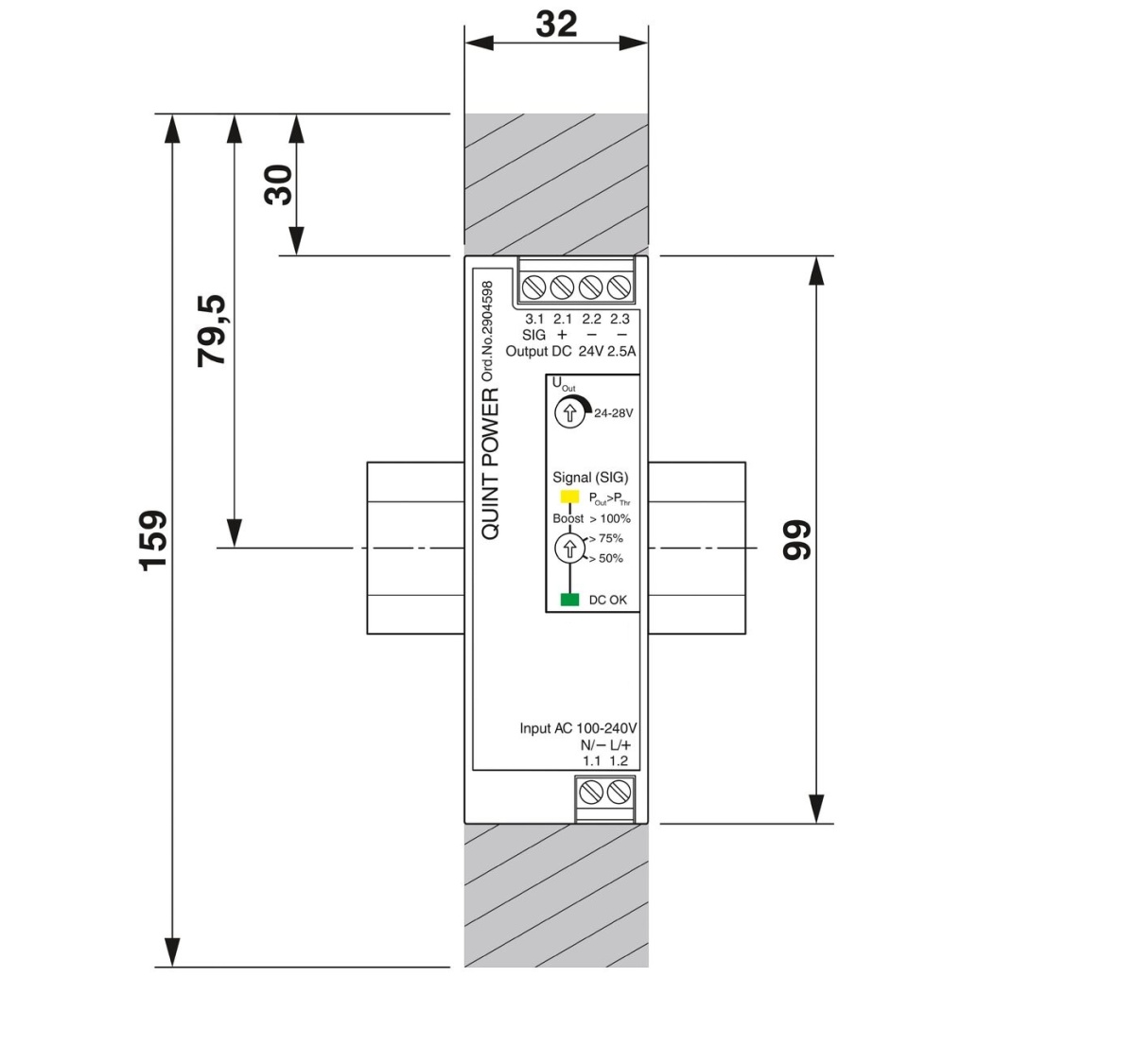

Размерный чертеж


Глубина

90 мм

Установочный размер

Класс воспламеняемости согласно UL 94 (корпуса / клеммы)

Материал корпуса

Пластик

Номинальное напряжение

24 В DC

Длина снятия изоляции

8 мм

Момент затяжки, макс.

0,6 Нм

Мин. момент затяжки

0,5 Нм

Тип подключения

Винтовые зажимы

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Степень защиты

IP20

Рабочая высота

≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)

Макс. допустимая отн. влажность воздуха (при эксплуатации)

≤ 95 % (При 25 °C, без выпадения конденсата)

Температура окружающей среды (протестировано по типу запуска)

-40 °C

Условия окружающей среды

Остаточная пульсация

< 40 мB(ДА) (при номинальном значении)

Защитная схема

Защита от перенапряжений при переходных процессах; Варистор

Падение напряжения

Тип монтажа

Установка на монтажной рейке

Защитное покрытие

нет

Указания по монтажу

Установка на монтажную рейку

Время включения, типовое

500 мс

Выбор подходящего предохранителя для защиты на входе

6 A ... 16 A (Характеристика B, C или аналогичная)

Время автономной работы

тип. 54 мс (120 В AC) тип. 54 мс (230 В AC)

Режим DC

Стандартное сетевое напряжение

120 В AC 230 В AC

Тип напряжения питания

AC/DC

Рассеиваемая мощность, номинальная нагрузка, макс.

< 5 Вт (230 В AC) < 5 Вт (120 В AC)

Диапазон настройки выходного напряжения (USet)

24 В DC ... 28 В DC (постоянной мощности)

Статичный Boost (IStat.Boost)

3,125 A (≤ 40 °C)

Динамический Boost (IDyn.Boost)

5 A (≤60 °C (5 s), Input <150 В AC Derating 0,5 %/B)

Номинальный ток на выходе (IN)

2,5 A

Выходная мощность

60 Вт 75 Вт 120 Вт

Возможность последовательного подключения

да

Изменение хар-к

> 60 °C (2,5 % / K)

Защищен от короткого замыкания

да

Возможность параллельного подключения

да, резервирование и повышение мощности

Требования по ЭМС к помехозащищенности

EN 61000-6-1 EN 61000-6-2

E/A/S

асимметричный

Фликер

Токи высшей гармоники

Провал напряжения

70 % 40 %

Критерий C

Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элемен

Затухающая колеблющаяся волна

Ассиметричные помехи по цепи питания

Затухающие синусоидальные колебания (круговая волна)

Импульсное магнитное поле

Тестовый уровень 2

16,67 Гц 50 Гц 60 Гц (Уровень контроля 4)

Тестовый уровень 1

16,67 Гц 50 Гц 60 Гц (Уровень контроля 3)

Требования по ЭМС для электростанции

МЭК 61850-3 EN 61000-6-5

Разряд между контактами

8 кВ (Уровень контроля 4)

Влияние помех по цепи питания

Быстрые переходные процессы (всплески)

Электромагнитное высокочастотное поле

Разряд статического электричества

Критерий А

Нормальные рабочие параметры со значениями в заданных пределах.

Критерий B

Временное ухудшение рабочих параметров, которое устраняется самим устройством.

Воздушный разряд

8 кВ (Уровень контроля 3)

Излучение помех

Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3

Электромагнитная совместимость

Соответствие директиве EMV 2014/30/EU

Помехоустойчивость

Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-

Нагрузка при ударном напряжении (импульсное перенапряжение)

Напряженность проверочного поля

20 В/м 10 В/м (Уровень контроля 3) 100 A/m 1 кA/м 300 A/m 1000 A/m

Магнитное поле с энергетической частотой

Излучение кондуктивных помех

EN 55016 EN 61000-6-3 (класс B)

Излучение электромагнитных помех

Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промыш

Виды подачи сигнала

СИД Cухой сигнальный контакт Активный сигнальный выход Out1 (цифровой, конфигурируемый) Активный сиг

Сигнальный выход

UOut

> 0,9 x USet (СИД горит зеленым цветом)

POut

> PThr (СИД горит желтым, выходное напряжение > PThr зависит от положения поворотного переключателя)

Стандарт - безопасная изоляция

МЭК 61558-2-16 IEC 61010-2-201

Стандарт - электробезопасность

IEC 61010-2-201 (SELV)

Вибрация (при эксплуатации)

< 15 Гц, амплитуда ±2,5 мм; 15 Гц ... 100 Гц: 2,3 g 90 мин. (согласно МЭК 60068-2-6)

Страна происхождения

Вес/шт. (с упаковкой)

318,4 g

Упаковочная единица

1 Количество

Минимальное количество, предусмотренное условиями заказа

1 Количество

EAC

ID допуска: RU S-DE.BL08.W.00764

cUL Listed

ID допуска: FILE E 199827

Описание продукта

QUINT POWER обеспечивает максимальную степень готовности оборудования в мощностном диапазоне до 100
