QUINT4-PS/1AC/24DC/20, Источники питания
-
Артикул:2904602
-
Тип подключения:Винтовые зажимы Зажимы Push-in
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
QUINT4-PS/1AC/24DC/20, Источники питания
Технические данные
шт.
на сумму 37 740.52 ₽
без НДС
37 740.52 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?

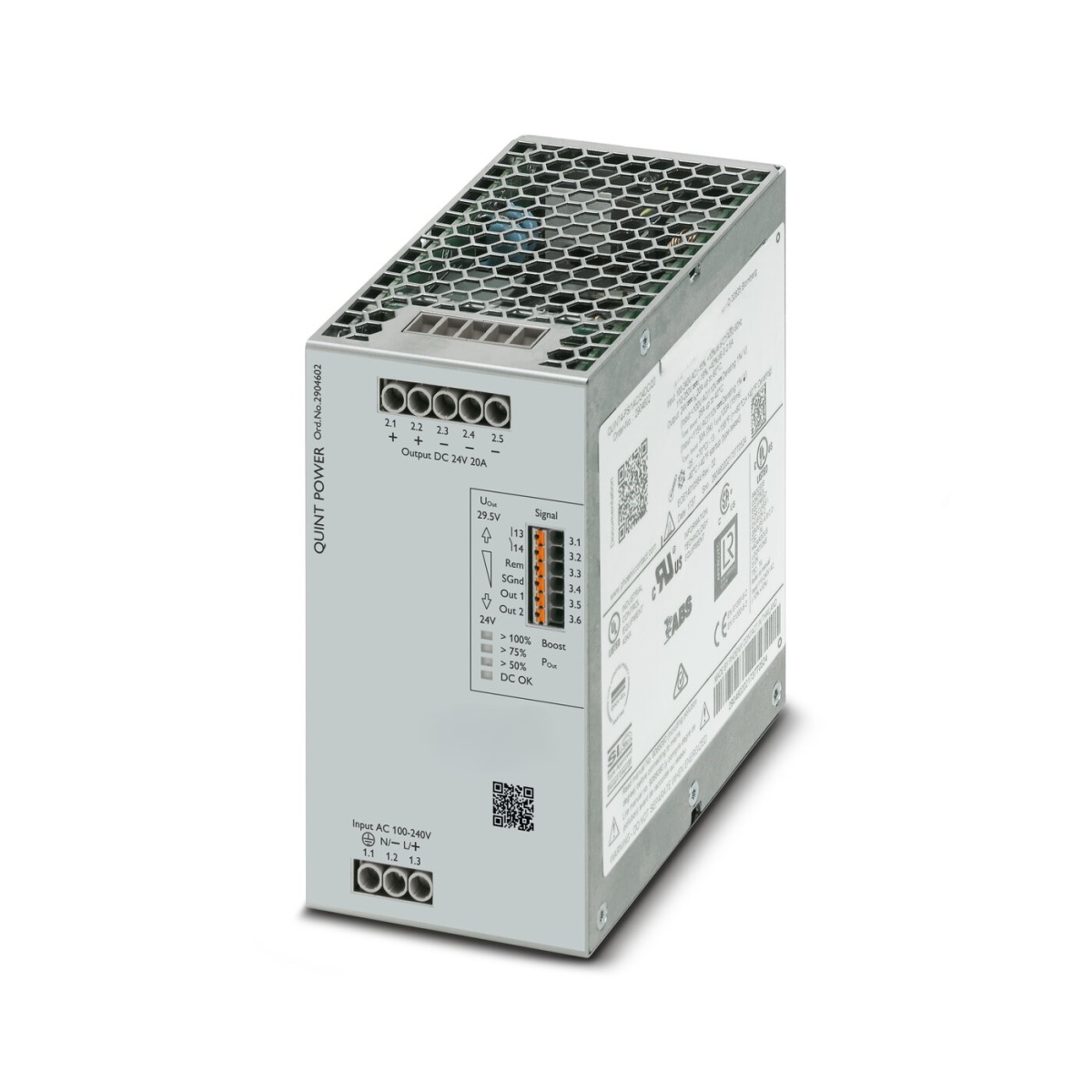

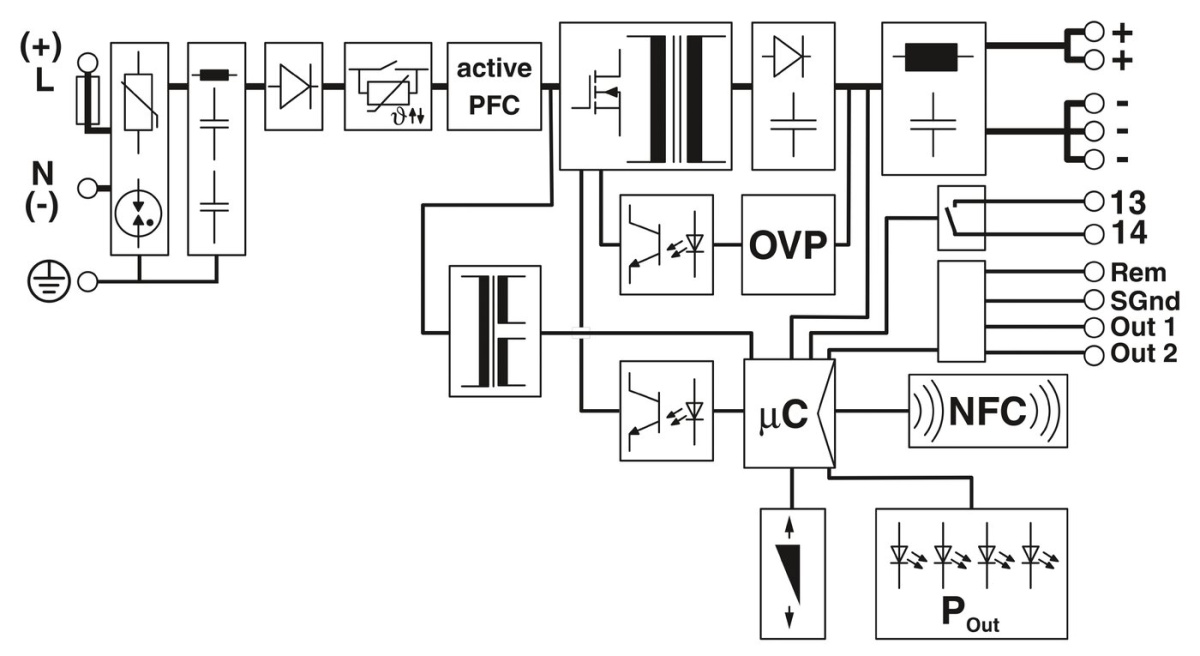

Источник питания QUINT POWER с регулированием в первичной цепи, с регулируемыми выходными характеристиками, технологией SFB (Selective Fuse Breaking) и интерфейсом NFC, вход: 1-фазный, выход: 24 В DC / 20 A
Единица цен
1
Короткое описание
Источники питания
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002540
ECLASS-11.0
27040701
Степень загрязнения
2
Категория перенапряжения
Категория перенапряжения

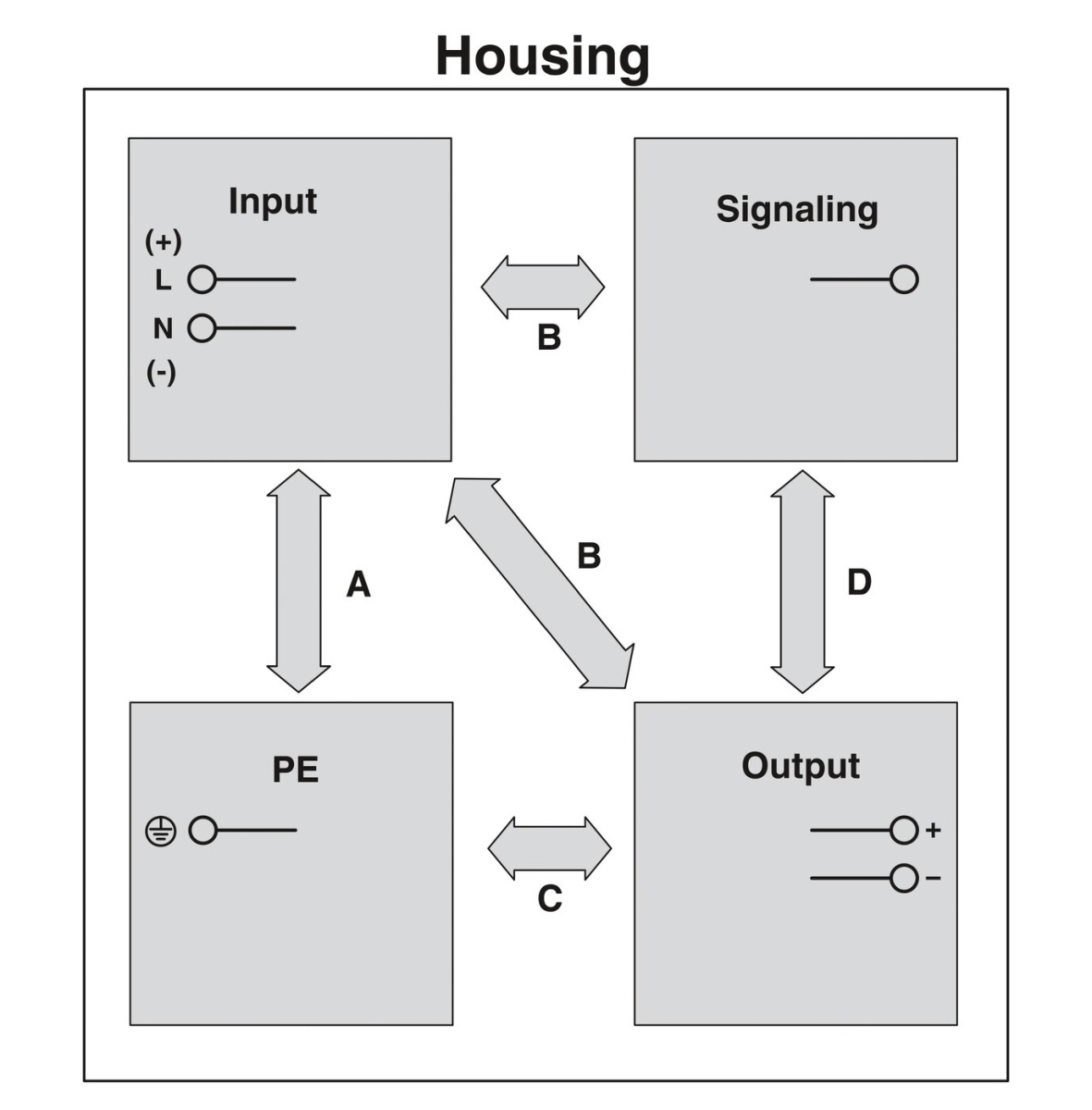

Изоляционные характеристики
Изоляционные характеристики
Ожидаемый срок службы (электролитические конденсаторы)
Ожидаемый срок службы (электролитические конденсаторы)
Время
375000 ч
436000 ч
267000 ч
364000 ч
94000 ч
128000 ч
Номер таможенного тарифа
85044030
Тип подключения
Винтовые зажимы
Зажимы Push-in
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

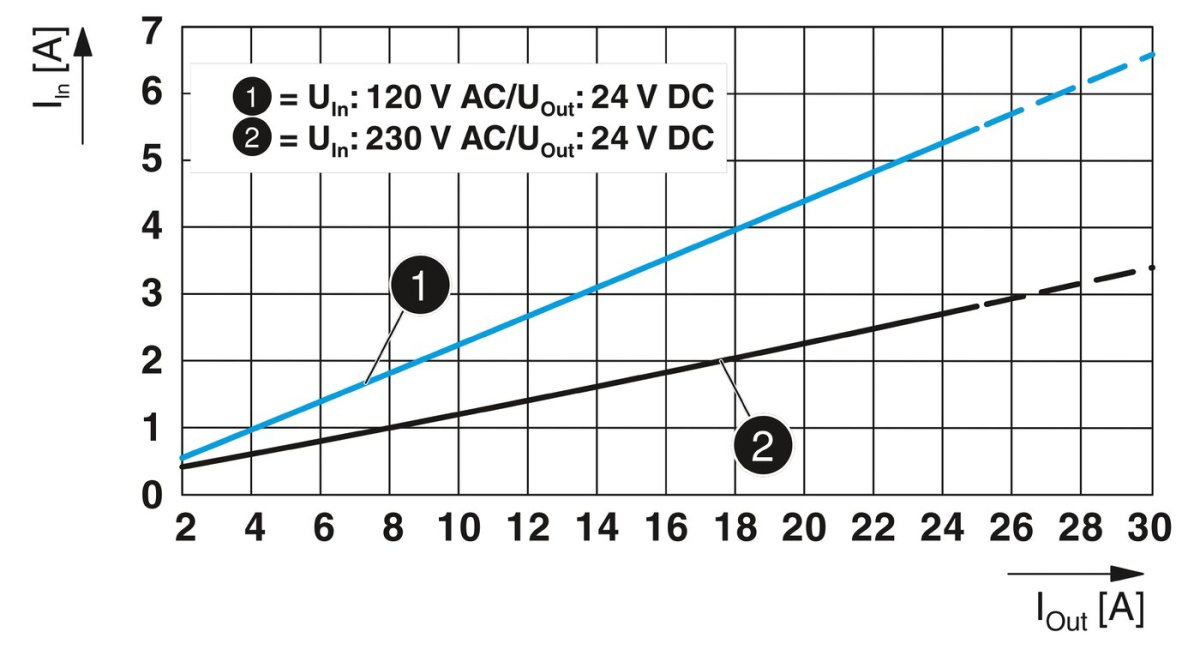

Ток
10 A
20 A

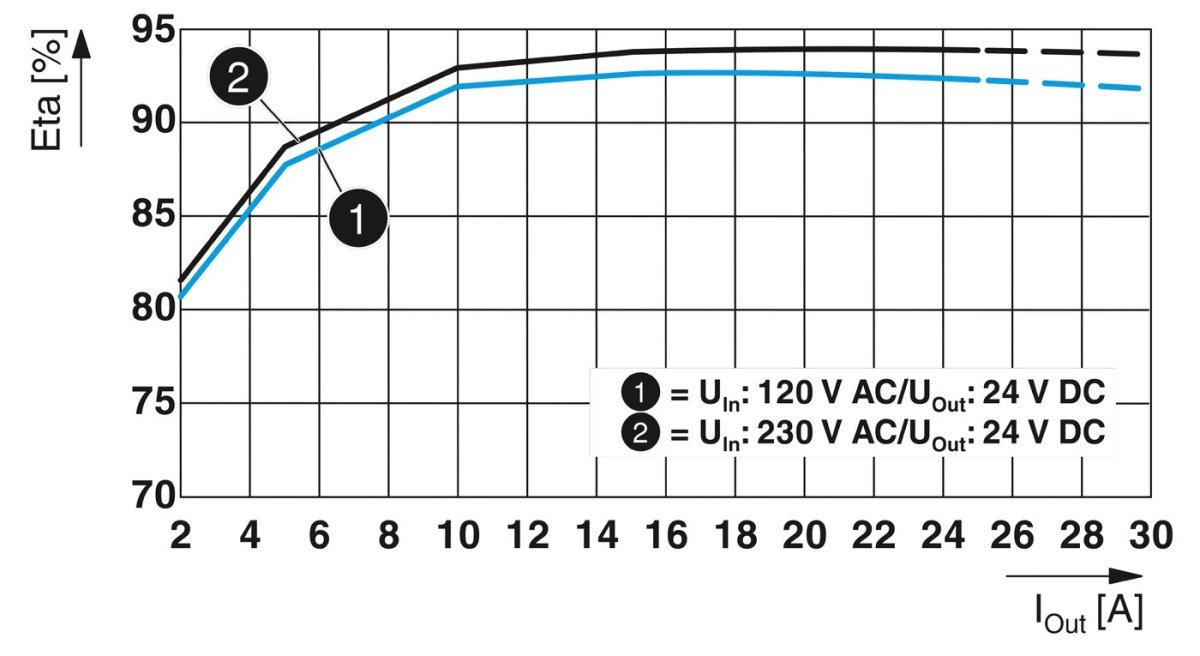

КПД
тип. 92,4 % (120 В AC)
тип. 94 % (230 В AC)
Количество циклов
0,5 / 1 / 25 / 30 циклов
5 / 10 / 50 циклов
0,5 / 1 / 5 / 50 / 250 циклов
Стандарты / нормативные документы
EN 61000-3-2
EN 61000-3-2 (класс A)
EN 61000-3-3
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
Длина
130 мм
Ширина
70 мм
122 мм

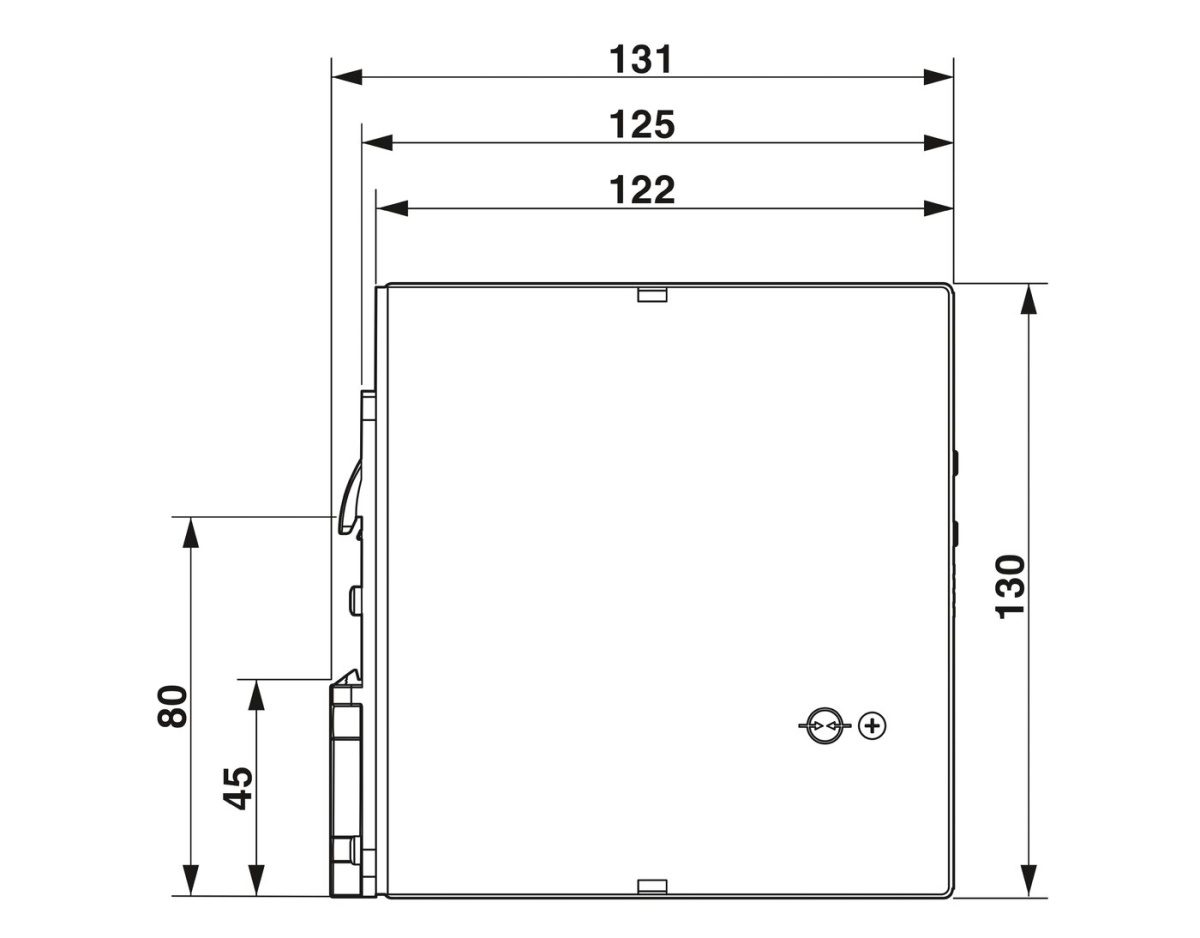

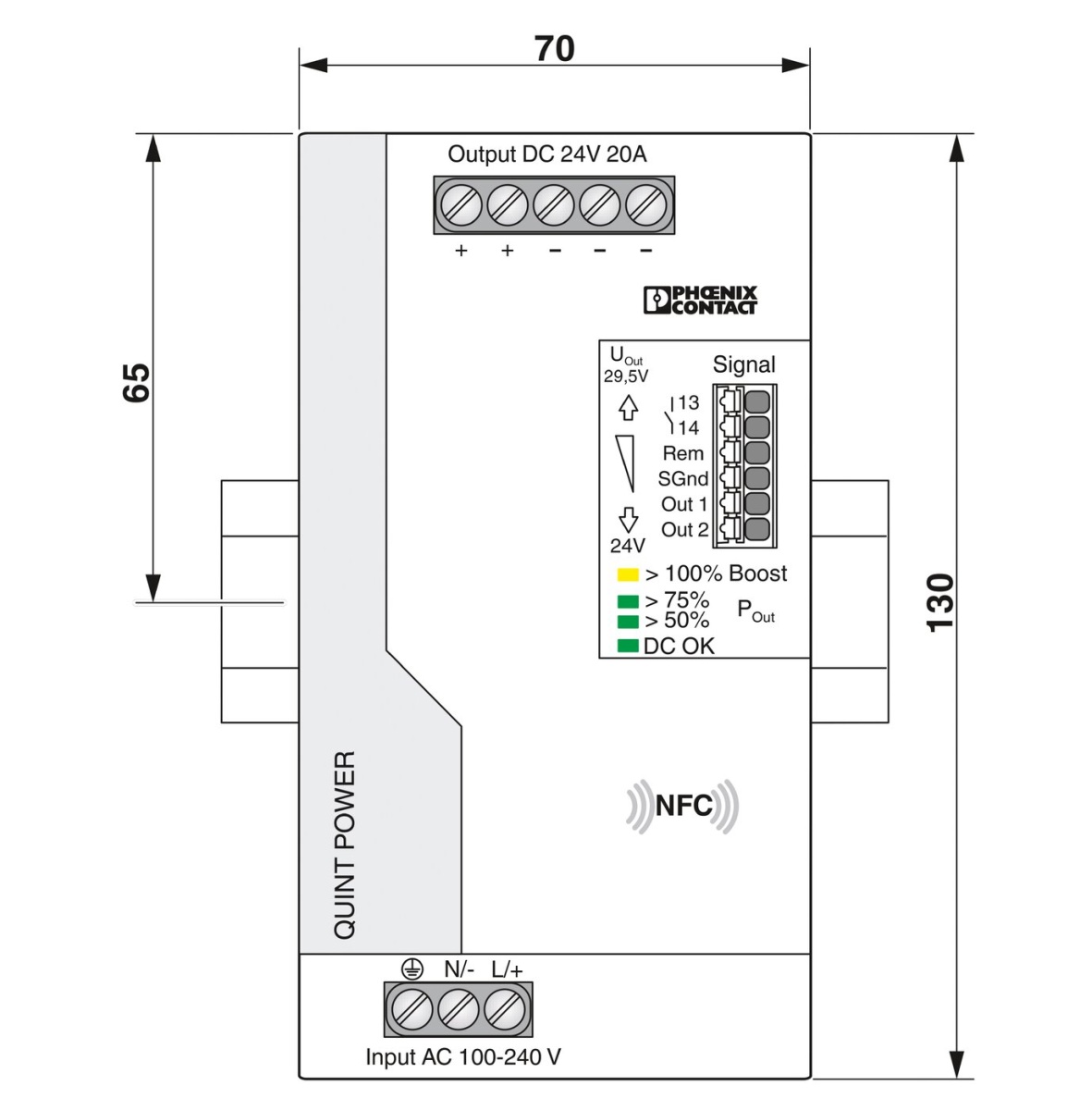

Размерный чертеж
Глубина
125 мм
73 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
5 мм / 5 мм
Материал корпуса
Металл
Длина снятия изоляции
8 мм
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки
4 мм²
1,5 мм²
Тип подключения
Винтовые зажимы
Зажимы Push-in
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки
0,25 мм²
0,2 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20

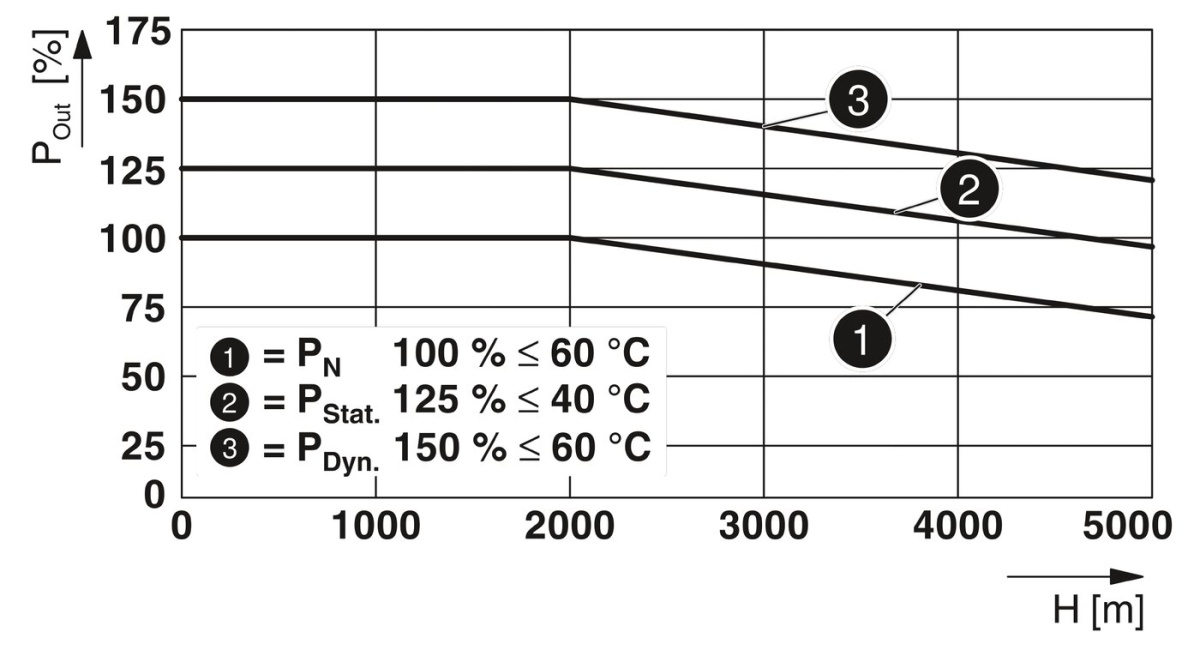

Рабочая высота
≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Условия окружающей среды
Условия окружающей среды
Напряжения изоляции, вход/PE
2,5 кВ AC (Типовое исп.)
2,4 кВ AC (Выборочное исп.)
Напряжения изоляции, выход/PE
0,5 кВ DC (Типовое исп.)
0,5 кВ DC (Выборочное исп.)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор, газонаполненный разрядник
Падение напряжения
Падение напряжения
Тип монтажа
Установка на монтажной рейке
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Диапазон частот AC
50 Гц ... 60 Гц -10 % ... +10 %
Стандартное сетевое напряжение
120 В AC
230 В AC

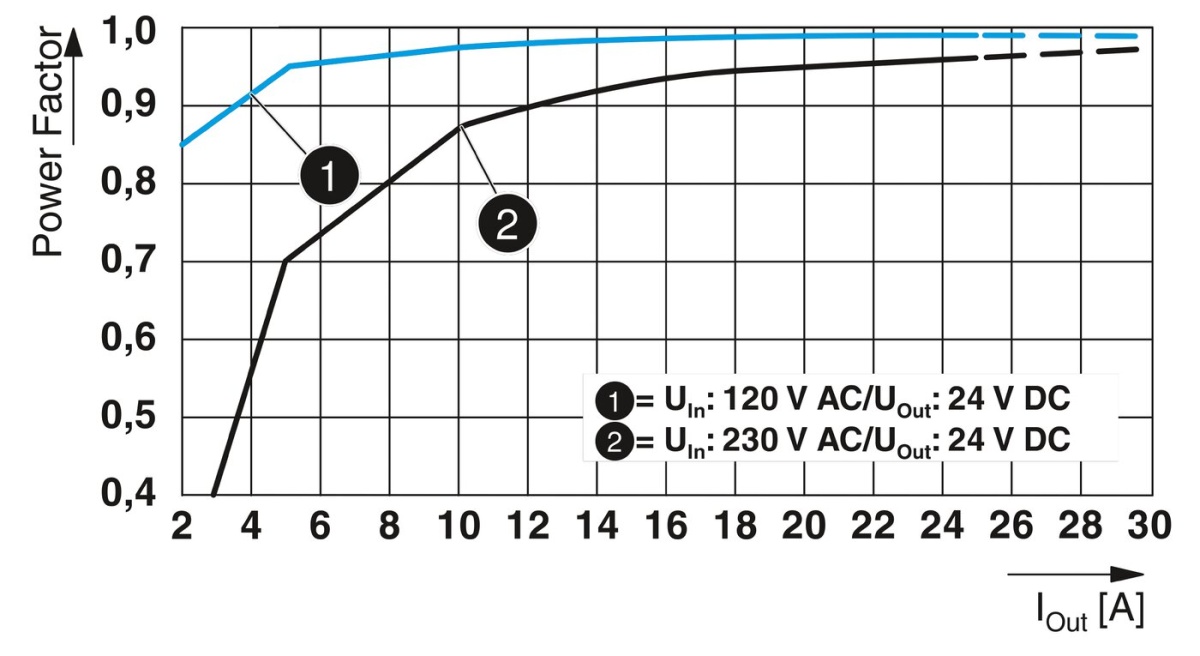

Коэффициент мощности (cos phi)
098
Тип напряжения питания
Перем. ток
Пост. ток
Время включения
< 1 c
Статичный Boost (IStat.Boost)
25 A
Динамический Boost (IDyn.Boost)
30 A (5 с)
Номинальный ток на выходе (IN)
20 A
Возможность последовательного подключения
да
Изменение хар-к
> 60 °C ... 70 °C (2,5 % / K)
Аналоговый
4 мА ... 20 мА ±5 % (Нагрузка ≤400 Ω)
Защищен от короткого замыкания
да
Возможность параллельного подключения
да, резервирование и повышение мощности
E/A/S
асимметричный
Фликер
Фликер
Токи высшей гармоники
Токи высшей гармоники
Провал напряжения
70 %
40 %
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элемен
Затухающая колеблющаяся волна
Затухающая колеблющаяся волна
Ассиметричные помехи по цепи питания
Ассиметричные помехи по цепи питания
Затухающие синусоидальные колебания (круговая волна)
Затухающие синусоидальные колебания (круговая волна)
Импульсное магнитное поле
Импульсное магнитное поле
Тестовый уровень 2
150 Гц 1,5 кГц (Уровень контроля 4)
1 МГц
Тестовый уровень 1
15 Гц 150 Гц (Уровень контроля 4)
100 кГц
Требования по ЭМС для электростанции
МЭК 61850-3
EN 61000-6-5
Сигналы (тестовый уровень 2)
100 кГц 1 МГц (Уровень контроля 3 - асимметричный)
Сигналы (тестовый уровень 1)
100 кГц 1 МГц (Уровень контроля 3 - симметричный)
Вход, выход (тестовый уровень 3)
100 кГц 1 МГц (Уровень контроля 3 - асимметричный)
Пониженное переменное магнитное поле
Пониженное переменное магнитное поле
Вход, выход (тестовый уровень 1)
100 кГц 1 МГц (Уровень контроля 3 - симметричный)
Тестовый уровень 6
150 Гц 180 Гц (Уровень контроля 4)
Тестовый уровень 5
16,7 Гц 50 Гц 60 Гц (Уровень контроля 4)
Излучение помех DNV GL
Класс B
Излучение кондуктивных помех DNV GL
Класс A
Тестовый уровень 4
15 кГц 150 кГц (Уровень контроля 4)
Тестовый уровень 3
1,5 кГц 15 кГц (Уровень контроля 4)
Вход, выход (тестовый уровень 2)
10 МГц
Тестовый уровень 7
16,7 Гц 50 Гц 60 Гц (Уровень контроля 4)
Разряд между контактами
8 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
15 кВ (Уровень контроля 4)
Излучение помех
Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м (Уровень контроля 3)
10 В/м (Уровень контроля 3)
100 A/m
1 кA/м
300 A/m
1000 A/m
110 A/m
Магнитное поле с энергетической частотой
Магнитное поле с энергетической частотой
Излучение кондуктивных помех
EN 55016
EN 61000-6-3 (класс B)
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промыш
Сигнальный выход
Сигнальный выход
UOut
> 0,9 x USet (СИД горит зеленым цветом)
POut
> 100 % (Индикатор горит желтым цветом, выходная мощность > 480 Вт)
Вибрация (при эксплуатации)
Поиск резонанса 5 Гц ...100 Гц 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, клас
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
