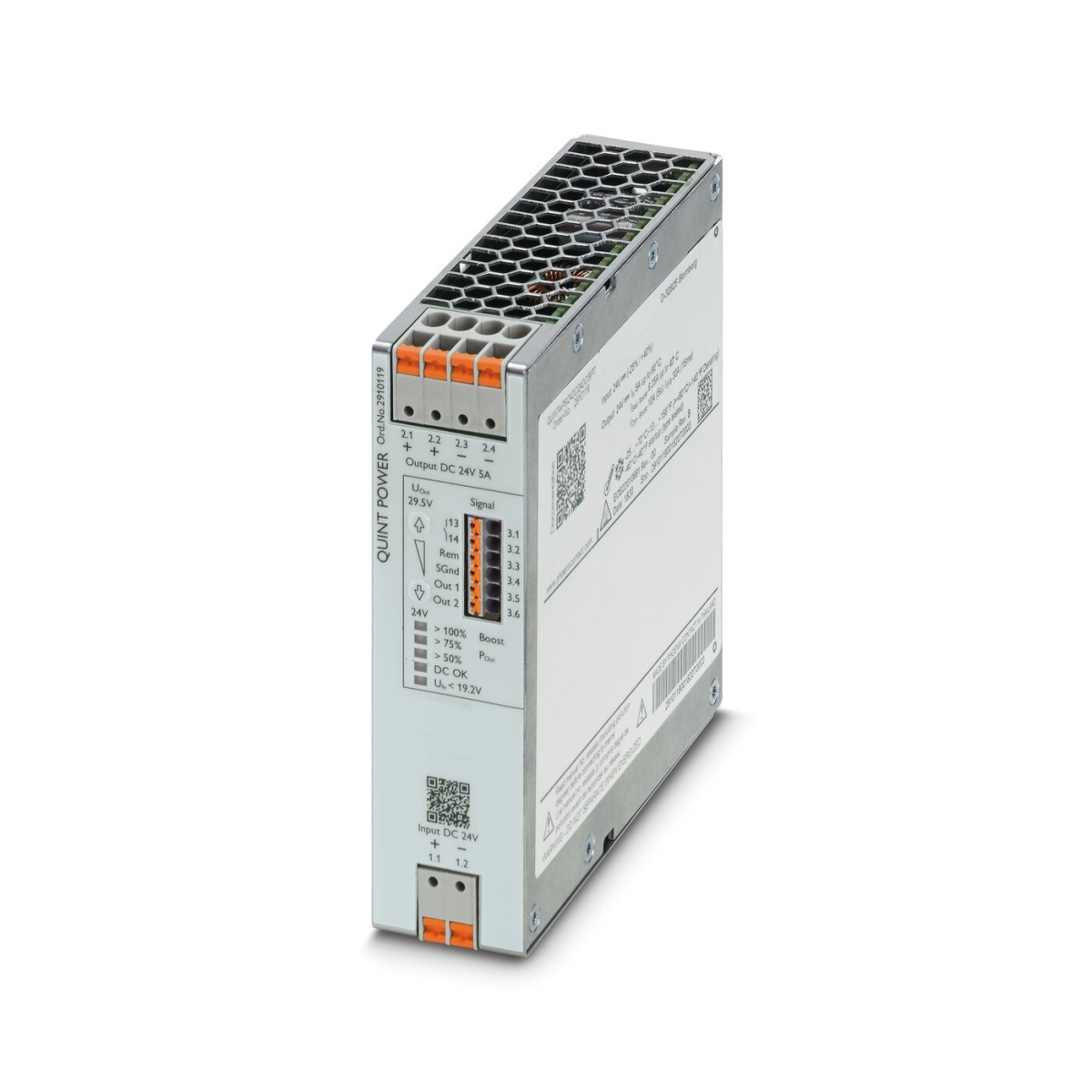

QUINT4-PS/24DC/24DC/5/PT, Преобразователь DC/DC
-
Артикул:2910119
-
Тип подключения:Зажимы Push-in
-
Степень защиты:Special with SELV input and output
-
Тип монтажа:Установка на монтажной рейке
QUINT4-PS/24DC/24DC/5/PT, Преобразователь DC/DC
Технические данные
шт.
на сумму 22 179 ₽
без НДС
22 179 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Преобразователь DC/DC с регулированием в первичной цепи, QUINT POWER, Установка на монтажной рейке, SFB Technology (Selective Fuse Breaking), вход: 24 В DC , выход: 24 В DC / 5 A
Единица цен
1
Короткое описание
Преобразователь DC/DC
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002046
ECLASS-11.0
27210901
Степень загрязнения
2
Категория перенапряжения
Категория перенапряжения

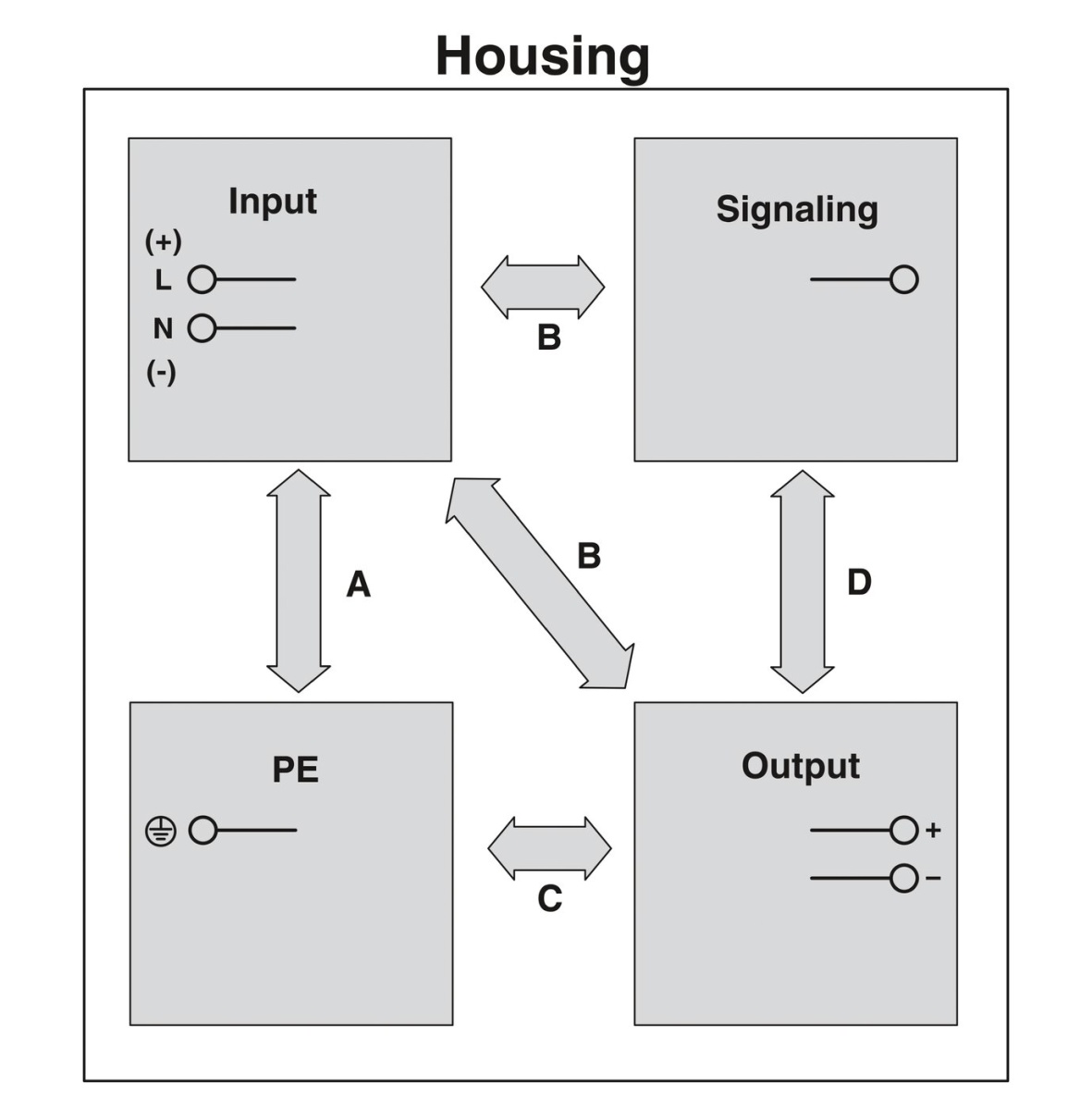

Изоляционные характеристики
Изоляционные характеристики
Ожидаемый срок службы (электролитические конденсаторы)
Ожидаемый срок службы (электролитические конденсаторы)
Время
422000 ч
260000 ч
520000 ч
Номер таможенного тарифа
85044030
Тип подключения
Зажимы Push-in
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Ток
2,5 A
5 A

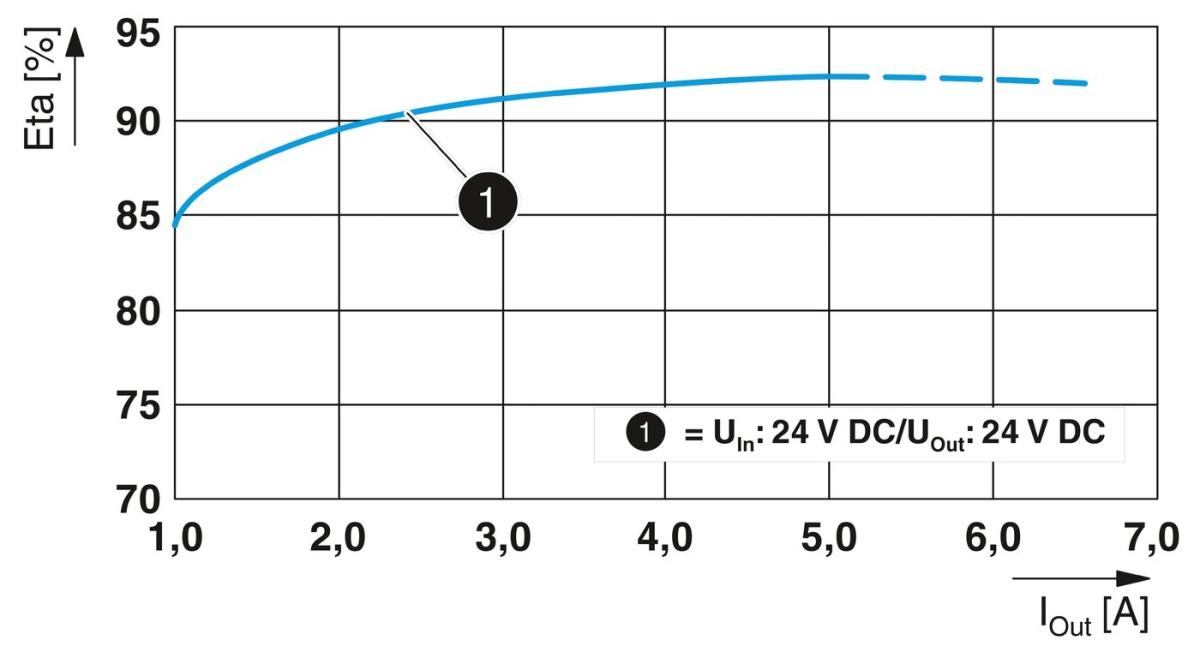

КПД
тип. 92,2 % (24 В DC)
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-8
EN 61000-4-29
EN 61000
Стандарты/нормативные документы
МЭК 61010-1
EN 61010-1 (SELV)
МЭК 61010-2-201 (PELV)
EN 61000-4-29
EN 50121-3-2
IEC 62236-3-2
Длина
130 мм
Ширина
36 мм
122 мм
Глубина
125 мм
39 мм
Установочный размер
Установочный размер
Материал корпуса
Металл
Длина оголяемой части
10 мм
8 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
Special with SELV input and output
Рабочая высота
≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Условия окружающей среды
Условия окружающей среды
Падение напряжения
Падение напряжения
Тип монтажа
Установка на монтажной рейке
Защитное покрытие
нет
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Время включения
< 1 c
Статичный Boost (IStat.Boost)
6,25 A
Динамический Boost (IDyn.Boost)
10 A (5 с)
Номинальный ток на выходе (IN)
5 A
Возможность последовательного подключения
да
Защищен от короткого замыкания
да
Возможность параллельного подключения
да, резервирование и повышение мощности
E/A/S
асимметричный
Провал напряжения
70 %
40 %
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элемен
Затухающая колеблющаяся волна
Затухающая колеблющаяся волна
Ассиметричные помехи по цепи питания
Ассиметричные помехи по цепи питания
Импульсное магнитное поле
Импульсное магнитное поле
Тестовый уровень 2
150 Гц 1,5 кГц (Уровень контроля 3)
1 МГц
Тестовый уровень 1
15 Гц 150 Гц (Уровень контроля 3)
100 кГц
Требования по ЭМС для электростанции
МЭК 61850-3
EN 61000-6-5
Сигналы (тестовый уровень 2)
100 кГц 1 МГц (Уровень контроля 2 - асимметричный)
Сигналы (тестовый уровень 1)
100 кГц 1 МГц (Уровень контроля 2 - симметричный)
Вход, выход (тестовый уровень 3)
10 МГц (Уровень контроля 2 - асимметричный)
Пониженное переменное магнитное поле
Пониженное переменное магнитное поле
Вход, выход (тестовый уровень 1)
100 кГц 1 МГц (Уровень контроля 3 - симметричный)
Тестовый уровень 6
0 Гц 16,7 Гц 50 Гц 60 Гц (Уровень контроля 3)
Тестовый уровень 5
16,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3)
Излучение помех DNV GL
Класс B
Излучение кондуктивных помех DNV GL
Класс B
Тестовый уровень 4
15 кГц 150 кГц (Уровень контроля 3)
Тестовый уровень 3
1,5 кГц 15 кГц (Уровень контроля 3)
Вход, выход (тестовый уровень 2)
100 кГц 1 МГц (Уровень контроля 2 - асимметричный)
Разряд между контактами
8 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
15 кВ (Уровень контроля 4)
Излучение помех
Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м (Уровень контроля 3)
10 В/м (Уровень контроля 3)
100 A/m
1 кA/м
300 A/m
1000 A/m
Магнитное поле с энергетической частотой
Магнитное поле с энергетической частотой
Излучение кондуктивных помех
EN 55016
EN 61000-6-3 (класс B)
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промыш
Вибрация (при эксплуатации)
Поиск резонанса 5 Гц ...100 Гц 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, клас
Маркировка
UL Listed UL 61010-1
UL Listed UL 61010-2-201
UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2,
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
EAC Ex
ID допуска: RU C-DE.HB49.B.00004
cUL Listed
ID допуска: FILE E 123528
