TRIO-PS-2G/1AC/24DC/20, Источники питания
-
Артикул:2903151
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
-
Цвет:зеленый

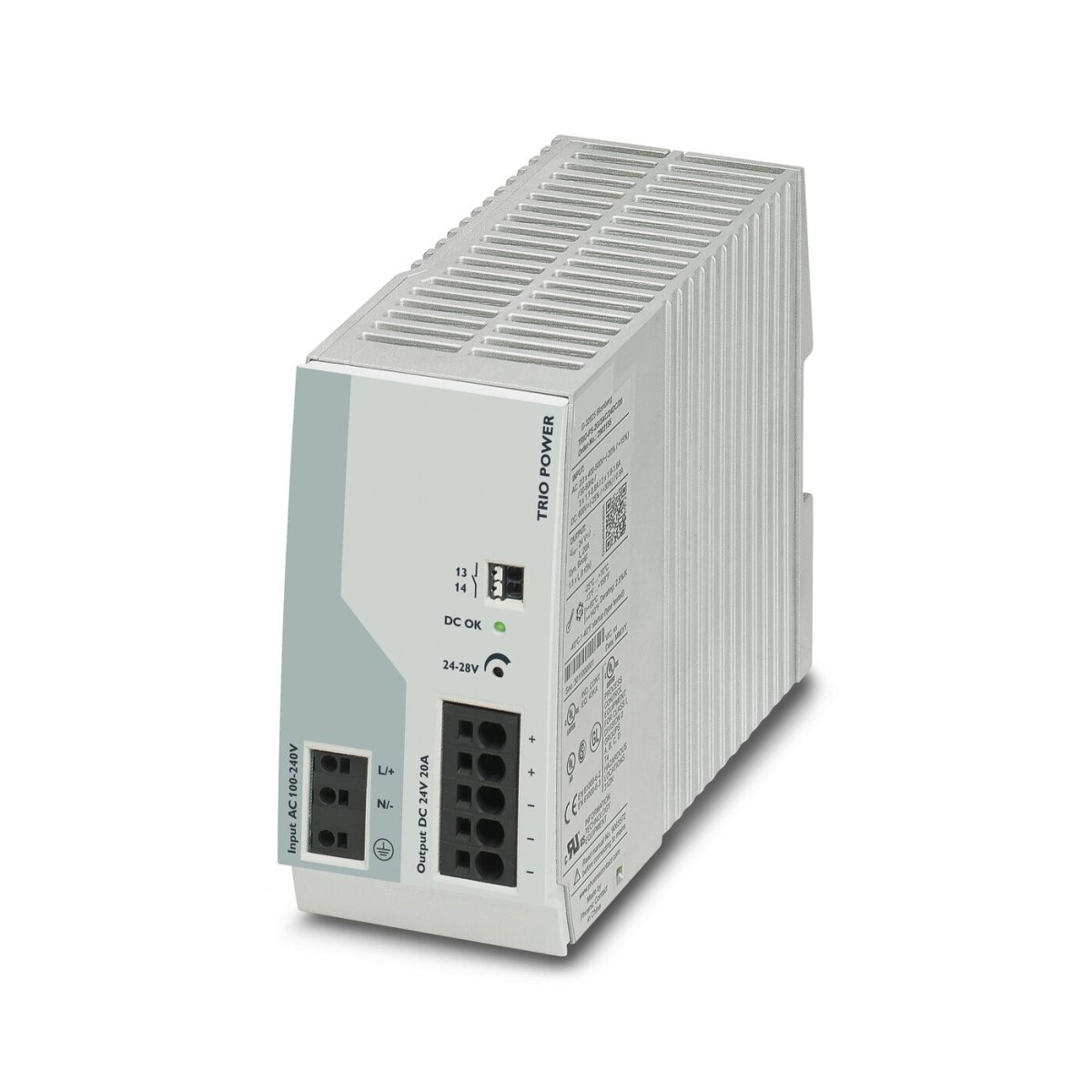

Источник питания TRIO POWER с регулированием в первичной цепи и зажимом push-in для несущей рейки, вход: 1-фазн., выход: 24 В DC / 20 A
TRIO-PS-2G/1AC/24DC/20, Источники питания
Страна производства - КИТАЙ
Источник питания TRIO POWER с регулированием в первичной цепи и зажимом push-in для несущей рейки, вход: 1-фазн., выход: 24 В DC / 20 A
Единица цен
1
Короткое описание
Источники питания
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002540
ECLASS-11.0
27040701
Тип изделия
Источник питания
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85044030
Тип подключения
Зажимы Push-in
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
тип. 91,4 % (120 В AC)
тип. 92,9 % (230 В AC)
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Номинальное напряжение
24 В DC ±1 %
Длина
130 мм
Ширина
68 мм
Глубина
160 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Цвет
зеленый
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Номинальное напряжение
24 В DC ±1 %
Длина снятия изоляции
10 мм
15 мм
8 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
≤ 4000 м (> 2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Условия окружающей среды
Условия окружающей среды
Остаточная пульсация
< 100 мB(ДА) (при номинальном значении)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Тип монтажа
Установка на монтажной рейке
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм
Время включения, типовое
< 1 c
Выбор подходящего предохранителя для защиты на входе
10 A ... 16 A (Характеристика B, C, D, K)
Время автономной работы
тип. 10 мс (120 В AC)
тип. 15 мс (230 В AC)
> 15 мс (230 В AC)
Режим DC
Режим DC
Диапазон частот AC
50 Гц ... 60 Гц ±10 %
Стандартное сетевое напряжение
120 В AC
230 В AC
Напряжение включения
≥ 96 В DC
Коэффициент мощности (cos phi)
098
Тип напряжения питания
AC/DC
Рассеиваемая мощность, номинальная нагрузка, макс.
< 44,8 Вт (120 В AC)
< 36,8 Вт (230 В AC)
Диапазон настройки выходного напряжения (USet)
24 В DC ... 28 В DC (> 24 В DC, ограничение по постоянной мощности)
Сигнал: DC OK
Сигнал: DC OK
Динамический Boost (IDyn.Boost)
30 A (5 с)
Номинальный ток на выходе (IN)
20 A
Выходная мощность
480 Вт
720 Вт
Возможность последовательного подключения
да
Изменение хар-к
> 60 °C ... 70 °C (2,5 % / K)
Защищен от короткого замыкания
да
Возможность параллельного подключения
да, резервирование и повышение мощности
Вход / выход
асимметричный
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
Фликер
Фликер
Токи высшей гармоники
Токи высшей гармоники
Разряд между контактами
6 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
8 кВ (Уровень контроля 4)
Излучение помех
EN 55011 (EN 55022)
EN 55016
EN 61000-6-3 (класс B)
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда)
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Излучение кондуктивных помех
EN 55016
EN 61000-6-3 (класс B)
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промыш
Виды подачи сигнала
СИД
Cухой сигнальный контакт
Наименование, сигнализация
DC OK
Сигнальный выход: Светодиодный индикатор состояния
Сигнальный выход: Светодиодный индикатор состояния
Индикатор состояния
LED
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - электробезопасность
МЭК 60950-1/VD 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 4г, 90 мин..
Страна происхождения
CN
Вес/шт. (с упаковкой)
1 614,1 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
Описание продукта
Источники питания TRIO POWER со стандартным набором функцийИсточники питания серии TRIO POWER с зажи
