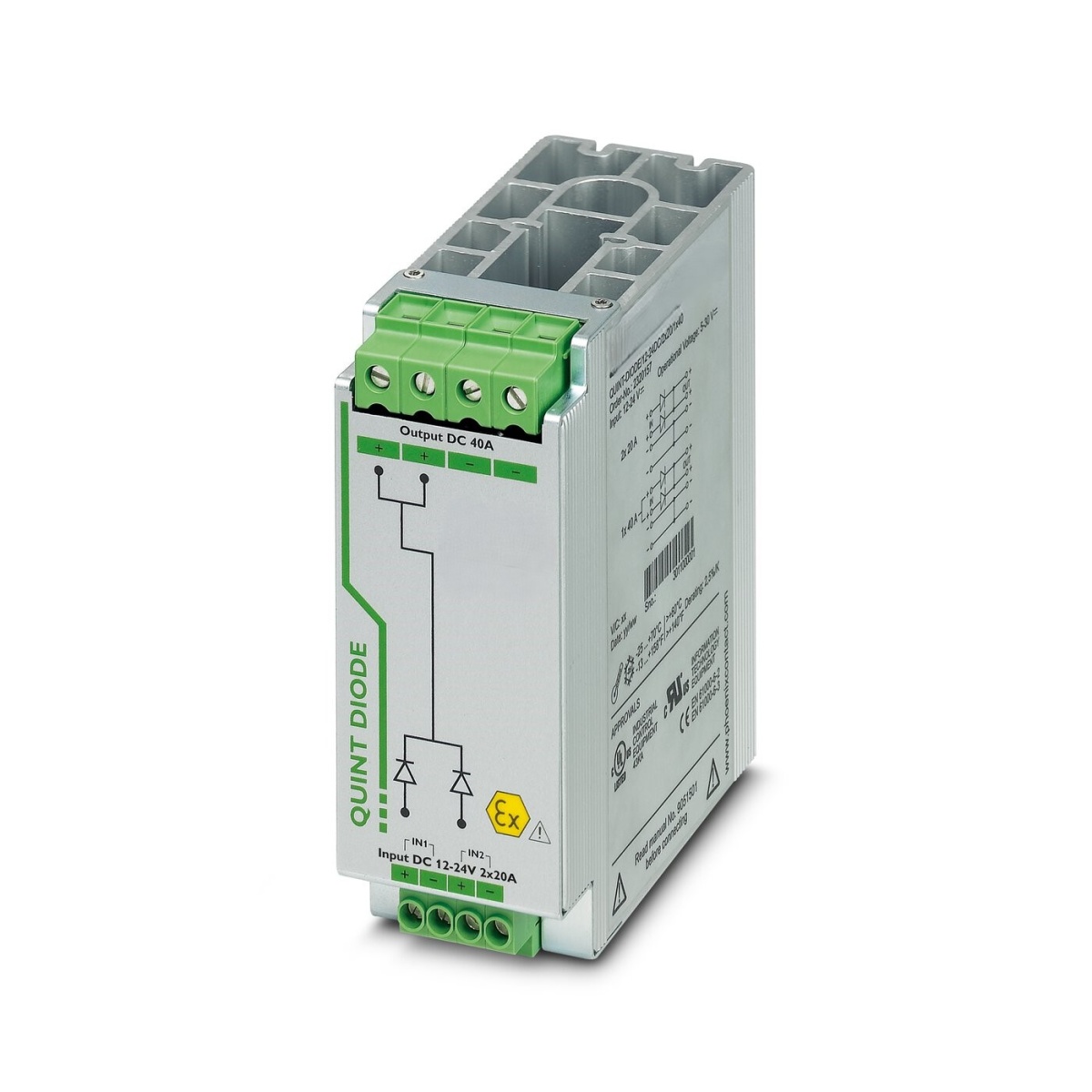

QUINT-DIODE/12-24DC/2X20/1X40, Резервные модули
-
Артикул:2320157
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x20 A или 1x40 A. Сквозное резервирование до потребляющего устройства.
QUINT-DIODE/12-24DC/2X20/1X40, Резервные модули
Страна производства - КИТАЙ
Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x20 A или 1x40 A. Сквозное резервирование до потребляющего устройства.
Единица цен
1
Короткое описание
Резервные модули
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000683
ECLASS-11.0
27371010
Тип изделия
Резервный модуль
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85049090
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Листовая оцинкованная сталь
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 97 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Длина
130 мм
Ширина
50 мм
Глубина
125 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
5 мм / 5 мм
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Листовая оцинкованная сталь
Длина снятия изоляции
8 мм
10 мм
Момент затяжки, макс.
0,6 Нм
1,5 Нм
Мин. момент затяжки
0,5 Нм
1,2 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
UIn -
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
M4
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Режим DC
Режим DC
Максимальный ток Iмакс.
2x 30 A (-25 °C ... 40 °C)
1x 60 A (-25 °C ... 40 °C)
Диапазон входных напряжений постоянного тока
10 В DC ... 30 В DC
Тип напряжения питания
DC
Защита от перенапряжений при переходных процессах
Варистор
Рассеиваемая мощность, номинальная нагрузка, макс.
10 Вт (IOUT = 20 A)
Номинальный ток на выходе (IN)
40 A (Увеличение мощности)
20 A (Резервирование)
Возможность последовательного подключения
Нет
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
60 °C ... 70 °C 2,5 % / K
Вход / выход
Уровень 3
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
Разряд между контактами
8 кВ (Разряд между контактами)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Воздушный разряд
15 кВ (Воздушный разряд)
Излучение помех
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м
10 В/м
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - электробезопасность
EN 60950-1/VDE 0805 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
CN
Вес/шт. (с упаковкой)
857,6 г
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1
EAC
ID допуска: RU S-DE.BL08.W.00764
EAC Ex
ID допуска: RU C-DE.HB49.B.00004
ATEX
II 3 G Ex ec IIC T4 Gc
DEKRA 20ATEX0041 X
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
Описание продукта
Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x20 A или 1x40 A. Сквозное резервирован
