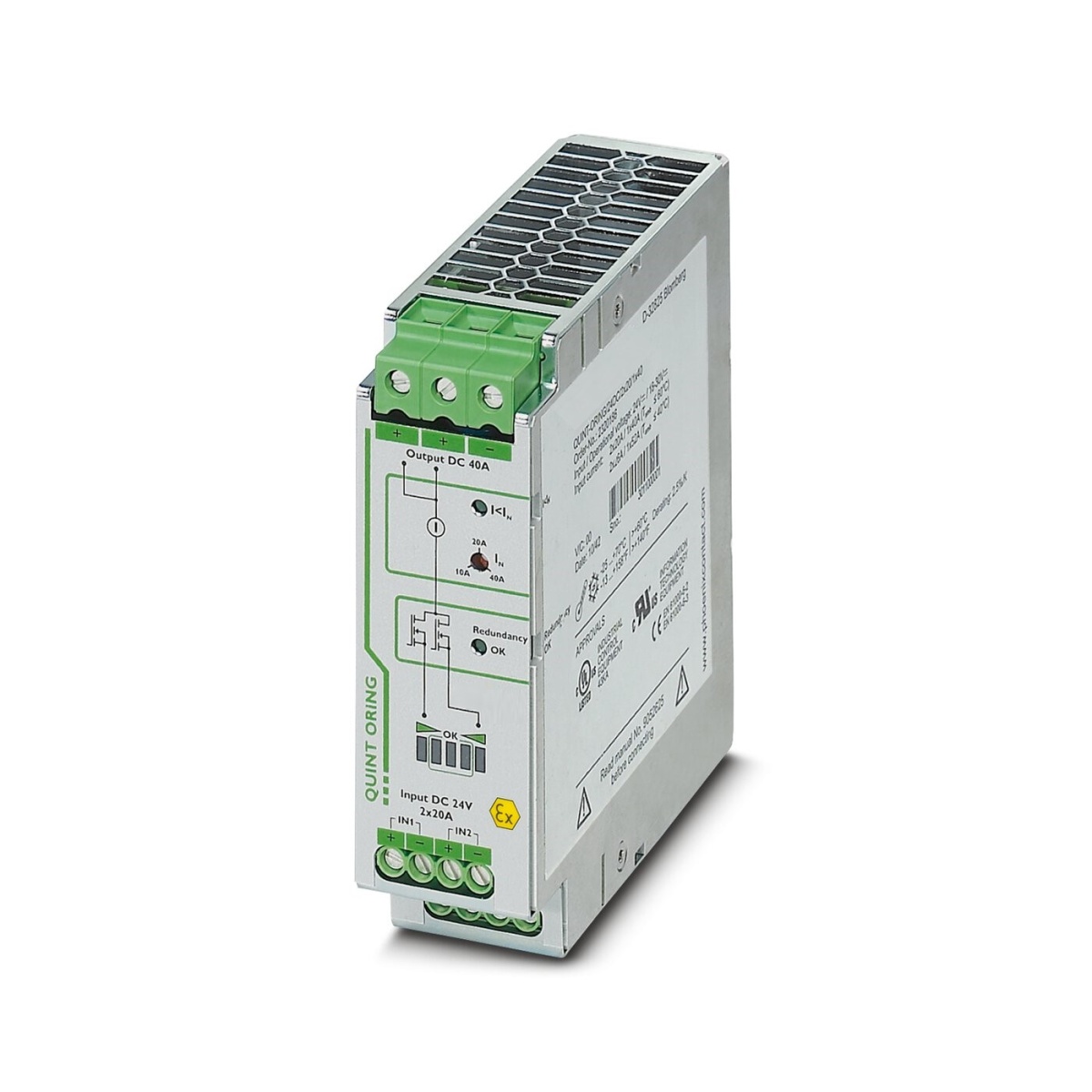

QUINT-ORING/24DC/2X20/1X40, Резервный модуль, с защитным покрытием
-
Артикул:2320186
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
-
Цвет:зеленый

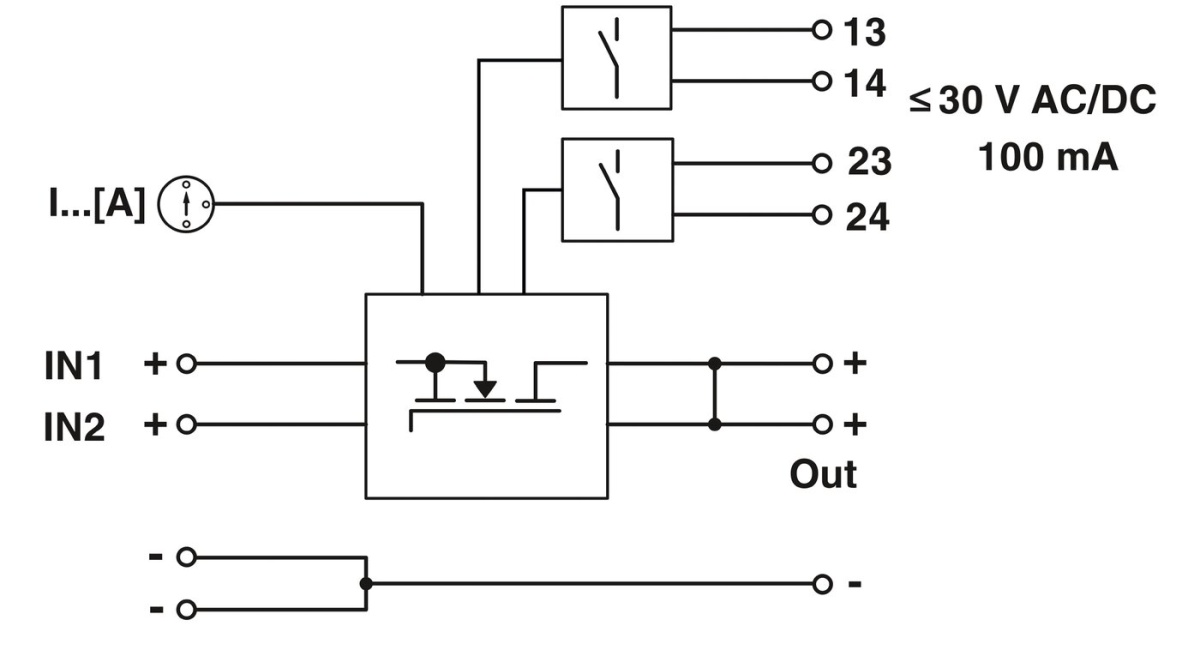

Активный модуль резервирования QUINT для установки на монтажную рейку, с технологией ACB Technology (Auto Current Balancing) и функциями контроля, вход: 24 В DC / 2x 20 A, выход: 24 В DC / 1 x 40 A, включая универсальный адаптер для несущей рейки UTA 107/30
QUINT-ORING/24DC/2X20/1X40, Резервный модуль, с защитным покрытием
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
25 711.14 ₽
без НДС
25 711.14 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Активный модуль резервирования QUINT для установки на монтажную рейку, с технологией ACB Technology (Auto Current Balancing) и функциями контроля, вход: 24 В DC / 2x 20 A, выход: 24 В DC / 1 x 40 A, включая универсальный адаптер для несущей рейки UTA 107/30
Единица цен
1
Короткое описание
Резервный модуль, с защитным покрытием
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000683
ECLASS-11.0
27371010
Тип изделия
Резервный модуль
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85049090
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 98 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-6-3
Испытание вредными газами
ISA-S71.04-1985 G3 Harsh Group A
Номинальное напряжение
0,2 В (< вход пост. тока)
Ширина
38 мм
122 мм
Глубина
125 мм
41 мм
Цвет
зеленый
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Номинальное напряжение
0,2 В (< вход пост. тока)
Длина снятия изоляции
8 мм
10 мм
Момент затяжки, макс.
0,6 Нм
1,5 Нм
Мин. момент затяжки
0,5 Нм
1,2 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
2000 м
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 100 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
UIn -
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
M4
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Режим DC
Режим DC
Максимальный ток Iмакс.
2x 26 A (-25 °C ... 40 °C)
1x 52 A (-25 °C ... 40 °C)
120 A (12 мс, Технология SFB)
Диапазон входных напряжений постоянного тока
18 В DC ... 28 В DC (SELV)
Тип напряжения питания
Пост. ток
Защита от перенапряжений при переходных процессах
Варистор
Рассеиваемая мощность, номинальная нагрузка, макс.
8 Вт (IOUT = 40 A)
Номинальный ток на выходе (IN)
40 A (Увеличение мощности)
20 A (Резервирование)
Возможность последовательного подключения
Нет
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Максимальное напряжение переключения
макс. 30 В AC/DC
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
E/A/S
асимметричный
Разряд между контактами
8 кВ (Уровень контроля 4)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Воздушный разряд
15 кВ (Уровень контроля 4)
Излучение помех
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
20 В/м (Уровень контроля 3)
10 В/м (Уровень контроля 3)
Указание по индикации состояния
зеленый
Светодиодная гистограмма, зеленая
Виды подачи сигнала
Релейный контакт, с нулевым потенциалом, с ограничением тока
Индикатор состояния
Светодиодный индикатор: Резервирование ОК
Индикатор ACB OK
Стандарт - электробезопасность
EN 60950-1/VDE 0805 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
CN
Вес/шт. (с упаковкой)
753 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
EAC Ex
ID допуска: RU C-DE.HB49.B.00004
ATEX
II 3 G Ex ec nC IIC T4 Gc
DEKRA 20ATEX0136 X
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
Описание продукта
Технология ACB (Auto Current Balancing) модулей QUINT ORING увеличивает в два раза срок службы резер
