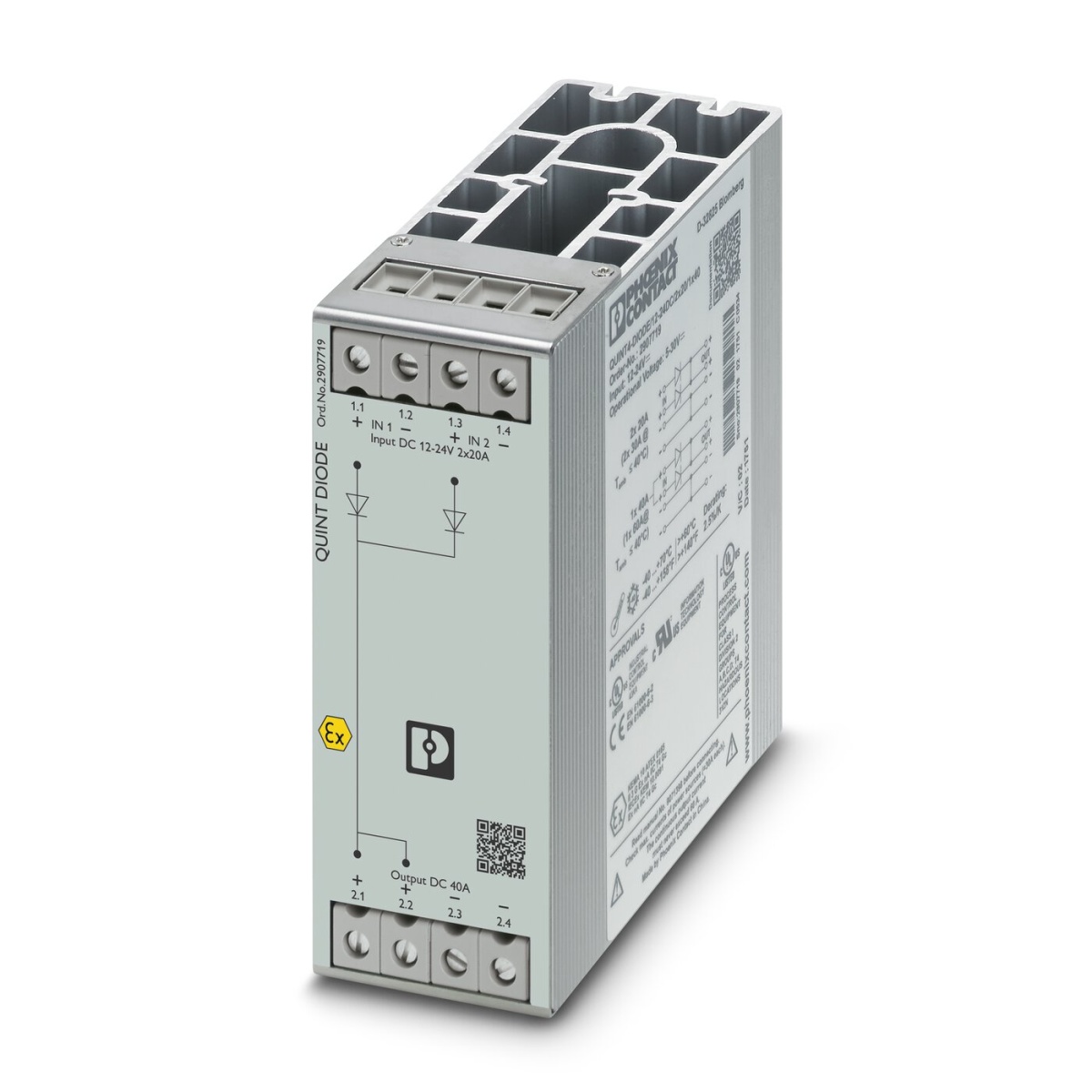

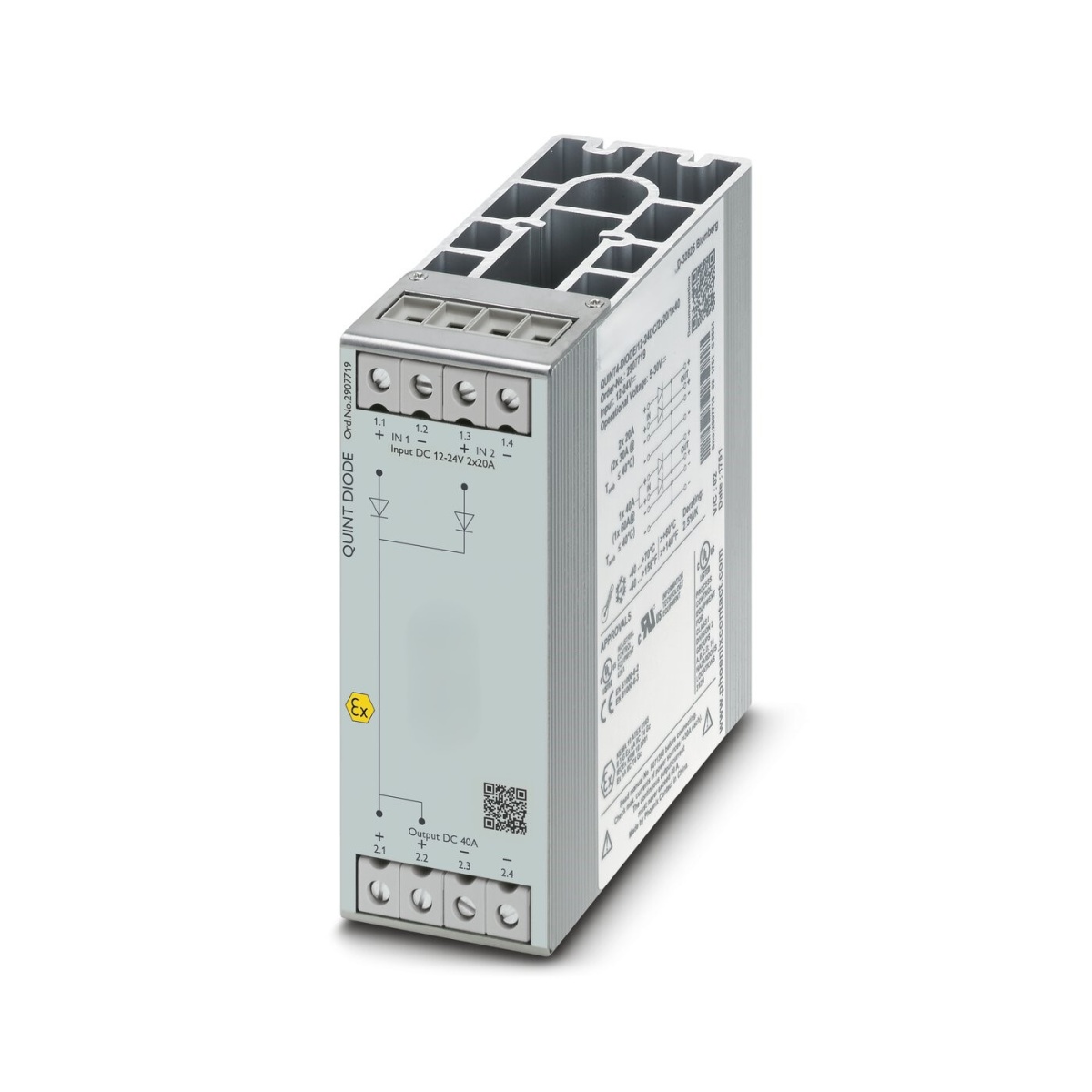

QUINT4-DIODE/12-24DC/2X20/1X40, Резервные модули
-
Артикул:2907719
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке

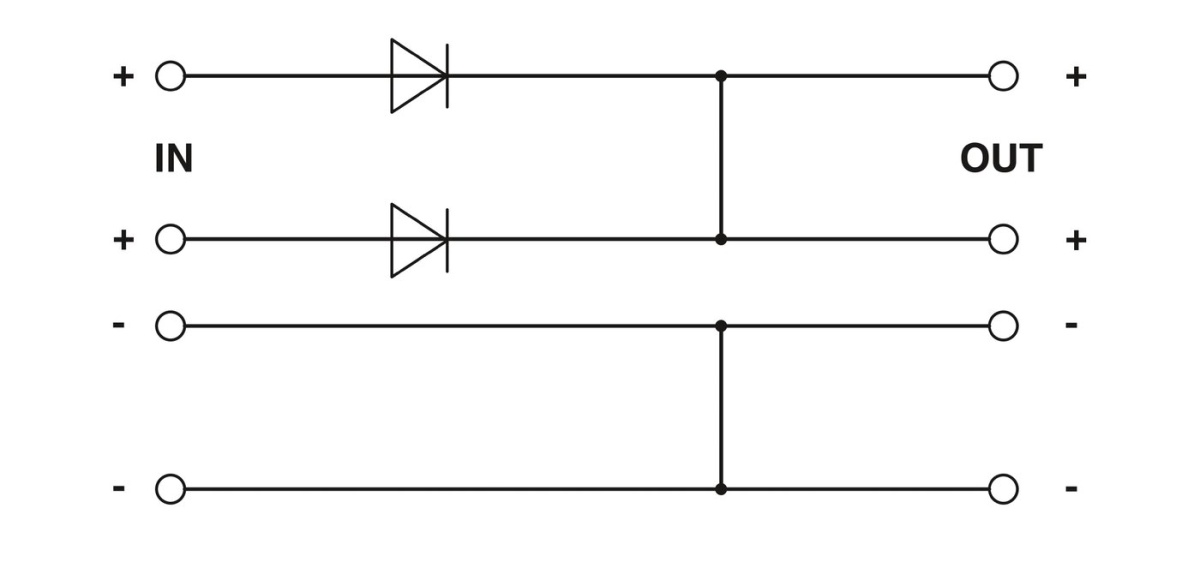

Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x20 A или 1x40 A. Сквозное резервирование до потребляющего устройства.
QUINT4-DIODE/12-24DC/2X20/1X40, Резервные модули
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
11 310.34 ₽
без НДС
11 310.34 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x20 A или 1x40 A. Сквозное резервирование до потребляющего устройства.
Единица цен
1
Короткое описание
Резервные модули
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC000683
ECLASS-11.0
27371010
Тип изделия
Резервный модуль
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85049090
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Алюминий / нержавеющая сталь
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 97 %
Длина
130 мм
Ширина
50 мм
Глубина
125 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм
Монтажное расстояние справа/слева
5 мм / 5 мм
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Алюминий / нержавеющая сталь
Длина снятия изоляции
10 мм
Момент затяжки, макс.
1,5 Нм
Мин. момент затяжки
1,2 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Рабочая высота
≤ 5000 м (> 2000 м, следует учитывать снижение характеристик)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
UIn -
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M4
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50
Режим DC
Режим DC
Максимальный ток Iмакс.
2x 30 A (-40 °C ... 40 °C)
1x 60 A (-40 °C ... 40 °C)
2x 30 A (-25 °C ... 40 °C)
1x 60 A (-25 °C
Тип напряжения питания
DC
Защита от перенапряжений при переходных процессах
Варистор
Рассеиваемая мощность, номинальная нагрузка, макс.
10 Вт (IOUT = 20 A)
Номинальный ток на выходе (IN)
40 A (Увеличение мощности)
20 A (Резервирование)
Возможность последовательного подключения
Нет
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - электробезопасность
EN 60950-1/VDE 0805 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
CN
Вес/шт. (с упаковкой)
891,58 г
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1
EAC
ID допуска: RU S-DE.BL08.W.00764
EAC Ex
ID допуска: RU C-DE.HB49.B.00004
ATEX
II 3 G Ex ec IIC T4 Gc
DEKRA 20ATEX0041 X
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
Описание продукта
Диодный модуль для установки на несущую рейку 12 - 24 В DC /2x20 A или 1x40 A
