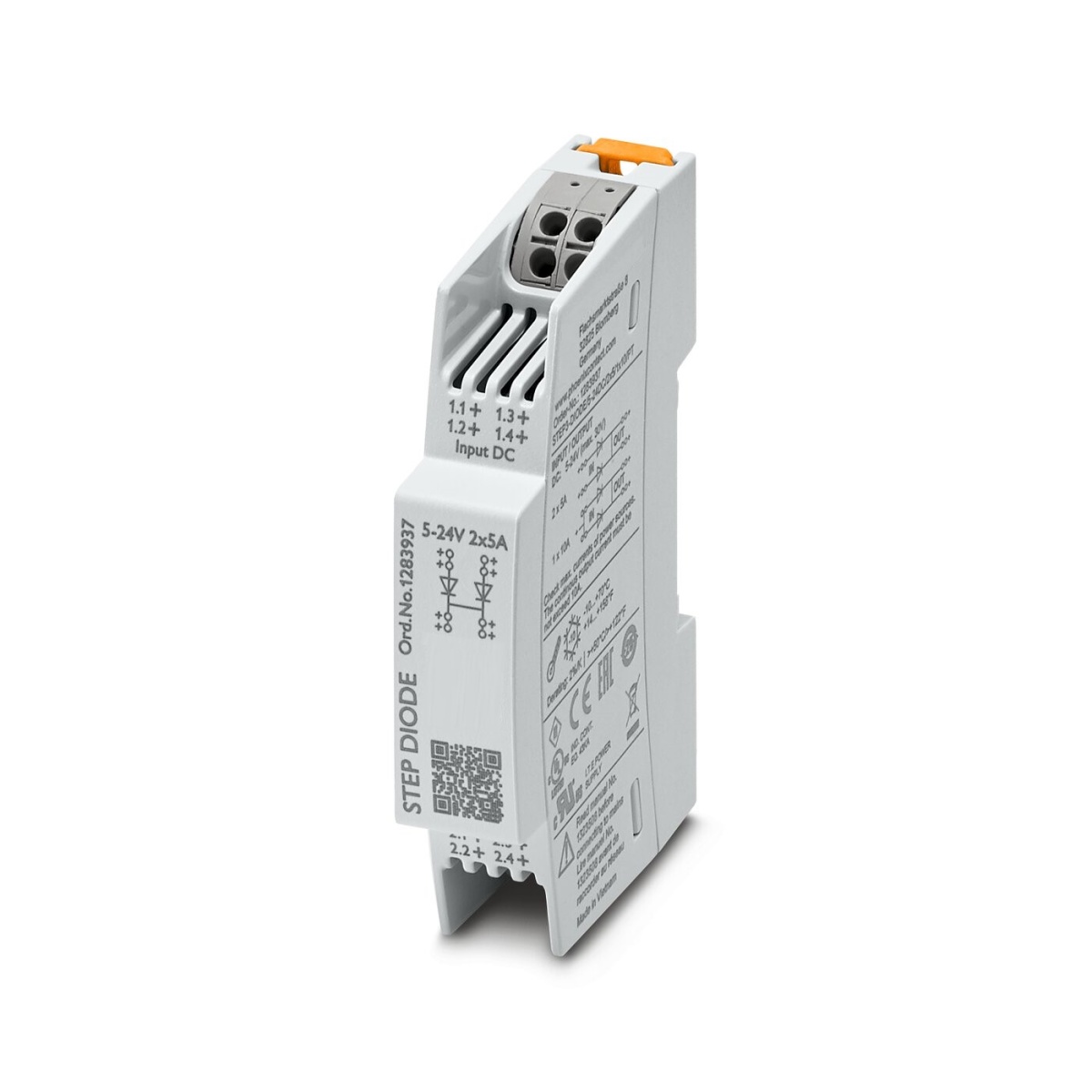

STEP3-DIODE/5-24DC/2X5/1X10/PT, Резервный модуль
-
Артикул:1283937
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
STEP3-DIODE/5-24DC/2X5/1X10/PT, Резервный модуль
Страна производства - ВЬЕТНАМ

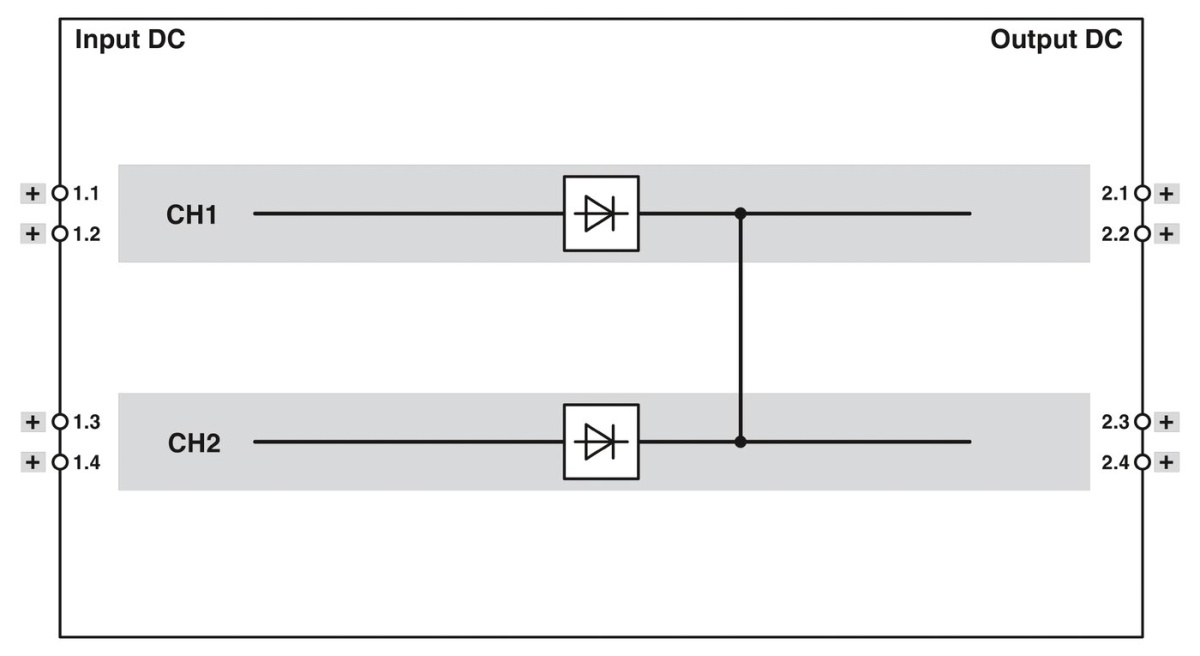

Безопасная резервная система достигается за счет параллельной схемы включения двух развязанных блоков питания. Для дальнейшего повышения степени готовности установки STEP DIODE предлагает решение: развязка с диодом.
Короткое описание
Резервный модуль
ETIM 8.0
EC000683
ECLASS-11.0
27371010
Тип изделия
Резервный модуль
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85049090
Тип подключения
Зажимы Push-in
Материал корпуса
Металл
Поликарбонат
Температура окружающей среды (при эксплуатации)
-10 °C ... 70 °C (Derating: > 50 °C; 2 %/K)
Стандарты/нормативные документы
IEC 61010-1 (SELV)
МЭК 61010-2-201 (PELV)
Номинальное напряжение
24 В DC
Длина
90 мм
Ширина
18 мм

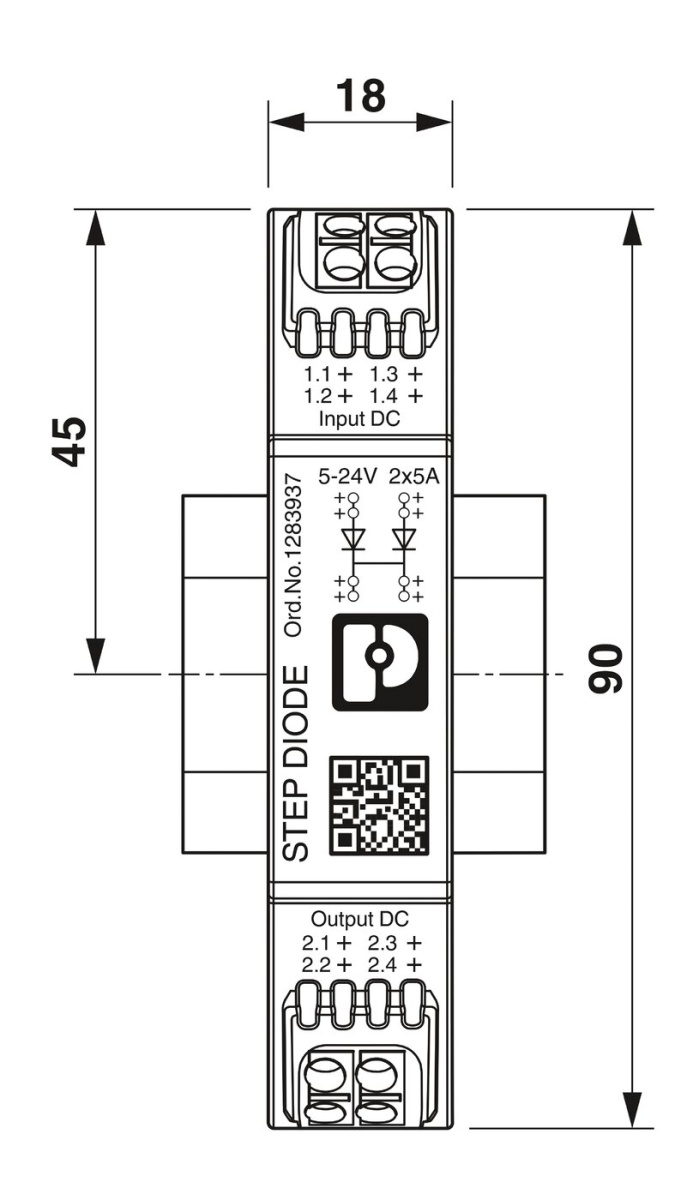

Размерный чертеж
Глубина
55 мм (Глубина прибора (установка на монтажную рейку))
61 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
30 мм / 30 мм
Монтажное расстояние справа/слева
0 мм / 0 мм
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Материал корпуса
Металл
Поликарбонат
Номинальное напряжение
24 В DC
Длина оголяемой части
10 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20

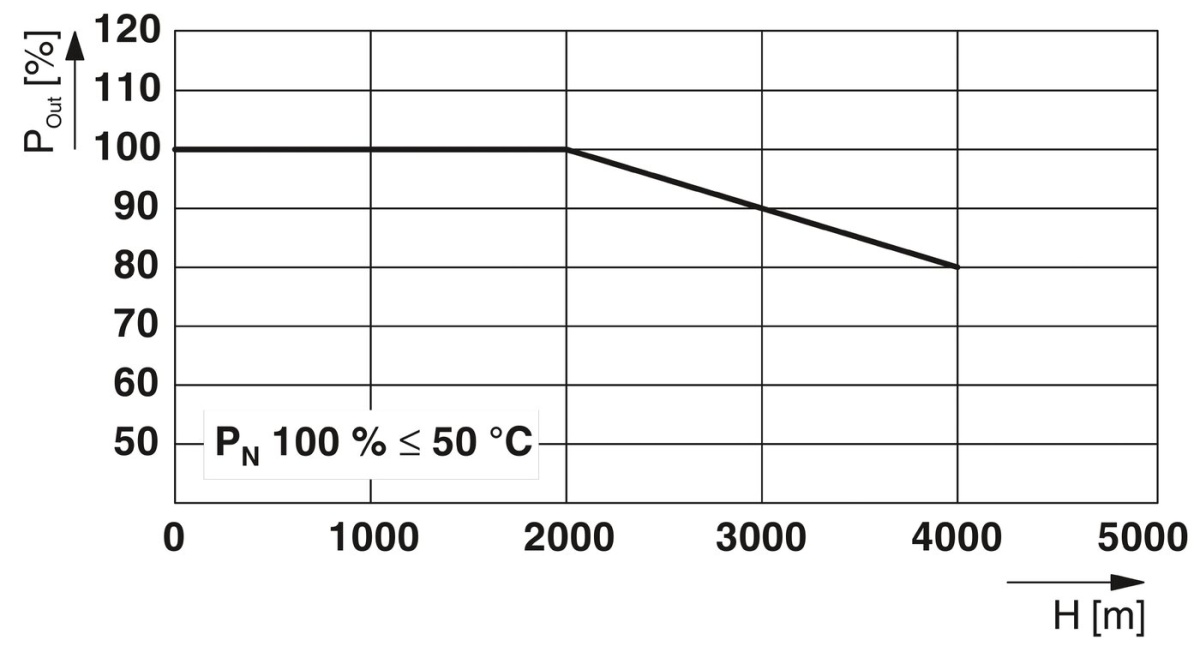

Рабочая высота
5000 м
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
UIn -
Тип монтажа
Установка на монтажной рейке
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 30 мм
Тип напряжения питания
Пост. ток
Защита от перенапряжений при переходных процессах
Диоды Transil (Transildiode)
Диапазон настройки выходного напряжения (USet)
5 В DC ... 24 В DC
Номинальный ток на выходе (IN)
1x 10 A
2x 5 A
Изменение хар-к
50 °C ... 70 °C (2 % / К)
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм
Маркировка
UL/C-UL Listed UL 61010-1
UL/C-UL Listed UL 61010-2-201
UL/C-UL Listed ANSI/UL 121201 Class I, Divis
Страна происхождения
VN
Вес/шт. (с упаковкой)
78 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cULus Listed
ID допуска: FILE E 199827
Описание продукта
Безопасная резервная система достигается за счет параллельной схемы включения двух развязанных блоко
