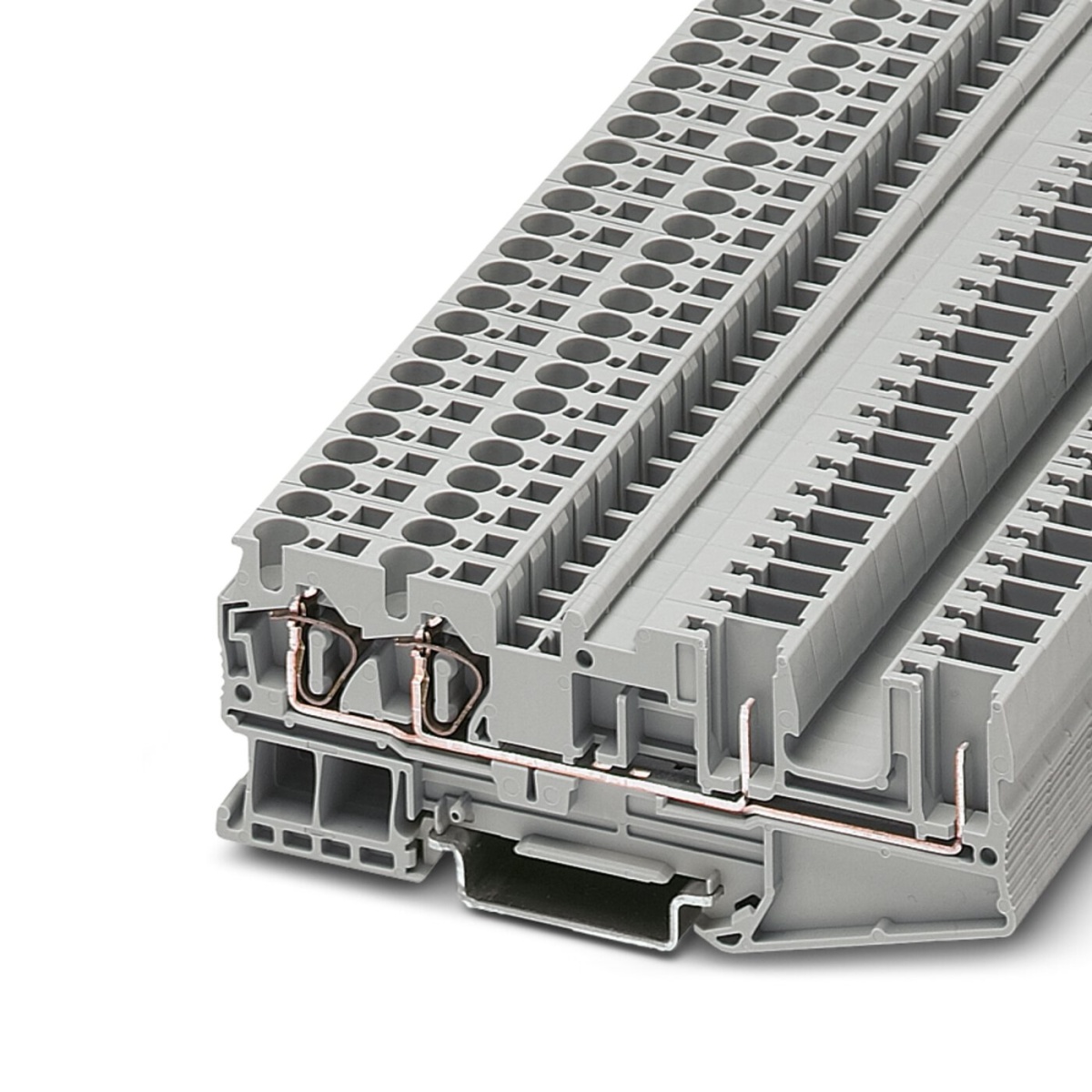

ST 4-QUATTRO/2P, Проходные клеммы
-
Артикул:3042845
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 32 A, тип подключения: Штекерное соединение / пружинный зажим, 1. ярус, подключение справа, Расчетное сечение: 4 мм², сечение: 0,08 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
ST 4-QUATTRO/2P, Проходные клеммы
Страна производства - ПОЛЬША
Технические данные
шт.
на сумму
2 640 ₽
без НДС
52.80 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 32 A, тип подключения: Штекерное соединение / пружинный зажим, 1. ярус, подключение справа, Расчетное сечение: 4 мм², cечение: 0,08 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Единица цен
1
Короткое описание
Проходные клеммы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Вставные клеммы
Количество точек подключения
4
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 61984
Температура окружающей среды (при эксплуатации)
-60 °C (макс. рабочая температура указана в кривой изменения характеристик)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
800 В
Номинальный ток
32 A
Длина
97,3 мм
Ширина
6,2 мм
Высота NS 35/15
44 мм
Высота NS 35/7,5
36,5 мм
Ширина крышки
2,2 мм
Размерный чертеж
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
4 мм²
Номинальный ток
32 A
Номинальное напряжение
800 В
Сечение проводника AWG
28 ... 10
Сечение гибкого провода
0,08 мм² ... 4 мм²
Сечение жесткого провода
0,08 мм² ... 6 мм²
Калиберная пробка
A3
Количество точек подключения на ярус
4
Сечение гибкого проводника [AWG]
28 ... 12
Максимальный ток нагрузки
32 A (для кабеля сечением 6 мм²)
Длина оголяемой части
8 мм ... 10 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 1 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Общая информация
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.Ток
Страна происхождения
PL
Вес/шт. (с упаковкой)
14,442 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00644
