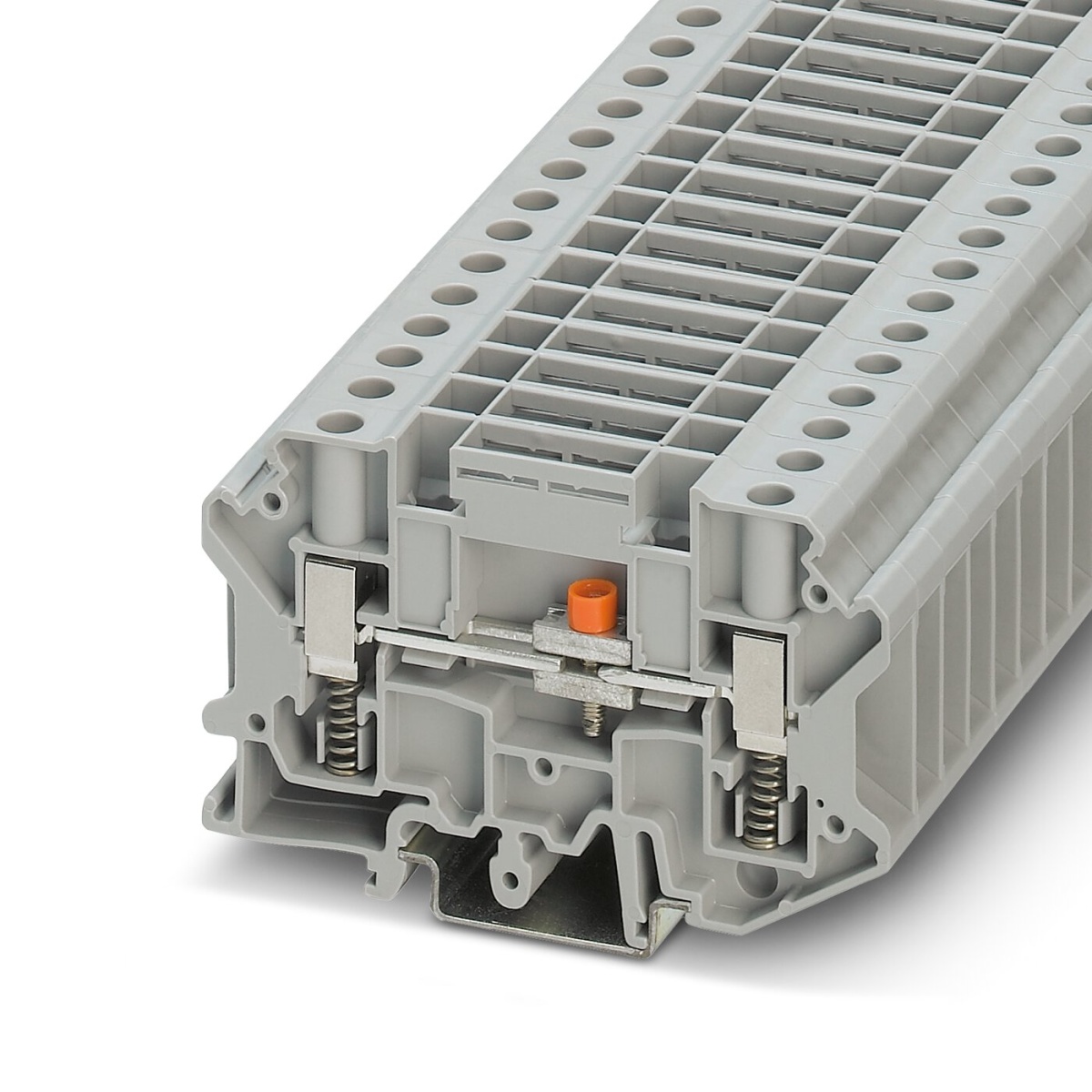

USST 6-T/SB, Измерительная клемма с ползунковым размыкателем
-
Артикул:3070310
-
Тип монтажа:NS 35/7,5 NS 35/15 NS 32
-
Цвет:cерый
Измерительная клемма с ползунковым размыкателем, номинальное напряжение: 500 В, номинальный ток: 41 A, тип подключения: Винтовой зажим с пружинной опорой, 1. ярус, Расчетное сечение: 6 мм², сечение: 0,2 мм² - 10 мм² , тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
USST 6-T/SB, Измерительная клемма с ползунковым размыкателем
Страна производства - ПОЛЬША
Технические данные
шт.
на сумму
36 900 ₽
без НДС
738 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Измерительная клемма с ползунковым размыкателем, номинальное напряжение: 500 В, номинальный ток: 41 A, тип подключения: Винтовой зажим с пружинной опорой, 1. ярус, Расчетное сечение: 6 мм², cечение: 0,2 мм² - 10 мм² , тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Единица цен
1
Короткое описание
Измерительная клемма с ползунковым размыкателем
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000902
ECLASS-11.0
27141126
Тип изделия
Клемма для измерительных трансформаторов
Количество точек подключения
2
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
500 В (до 690 В при степени загрязнения II)
Номинальный ток
41 A
Длина
82 мм
Ширина
8,2 мм
Высота NS 35/15
59,5 мм
Высота NS 35/7,5
52 мм
Ширина крышки
2,2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
6 мм²
Номинальный ток
41 A
Номинальное напряжение
500 В (до 690 В при степени загрязнения II)
Сечение проводника AWG
24 ... 8
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение жесткого провода
0,2 мм² ... 10 мм²
Длина снятия изоляции
12 мм
Калиберная пробка
A5
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 10
Максимальный ток нагрузки
57 A (Для кабеля сечением 10 mm² Поперечное сечение)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 4 мм²
Момент затяжки контрольного гнезда
06
Момент затяжки
1,5 ... 1,8 Нм
2 жестких провода одинакового сечения
0,2 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Тип монтажа
NS 35/7,5
NS 35/15
NS 32
Резьба винтов
M4
Страна происхождения
PL
Вес/шт. (с упаковкой)
26,609 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00534
