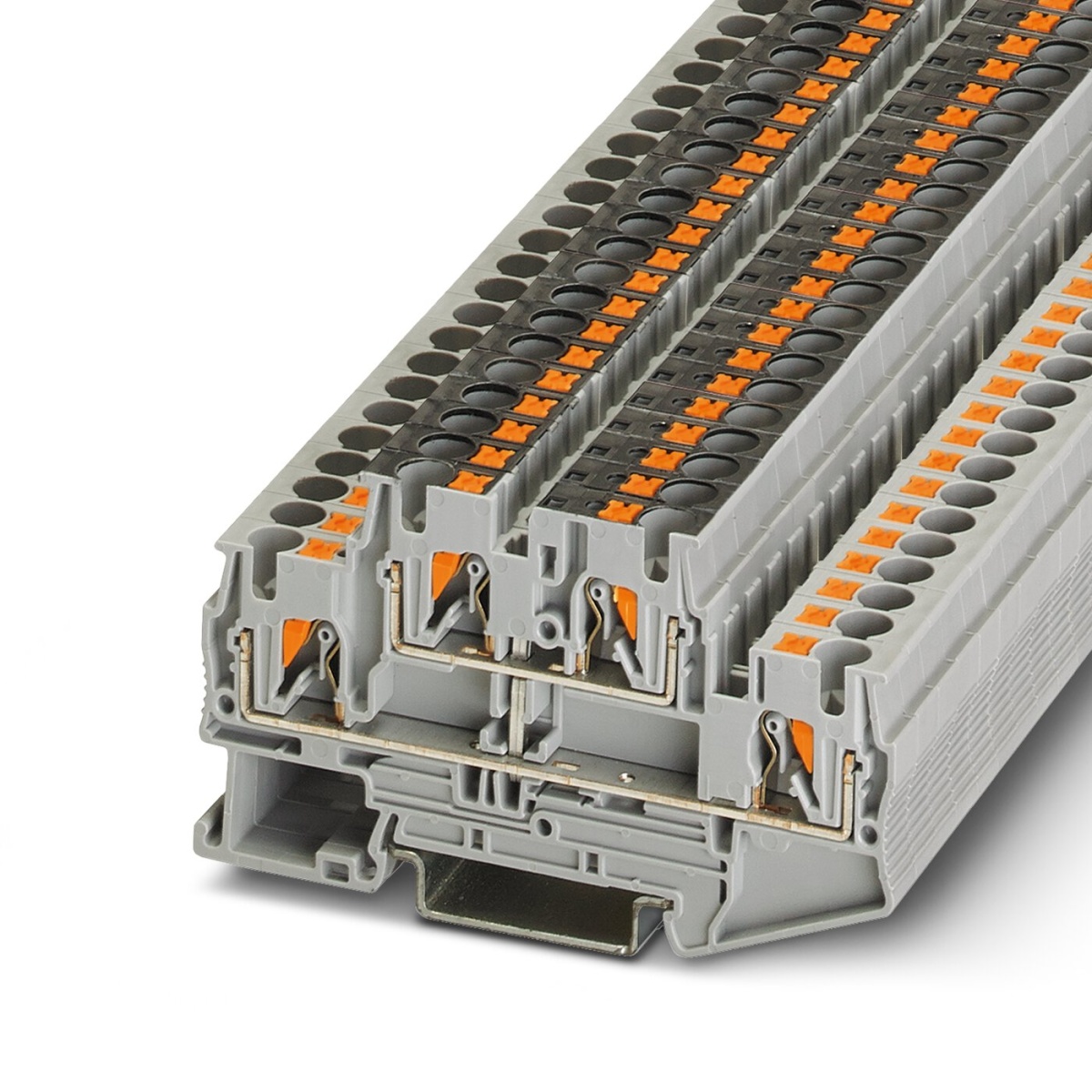

PTTB 4-PV BU, Двухъярусные клеммы
-
Артикул:3211827
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:синий
Двухъярусные клеммы, с потенциальным разъемом, номинальное напряжение: 500 В, номинальный ток: 30 A, тип подключения: Зажимы Push-in, 1. и 2-ий ярус, Расчетное сечение: 4 мм², сечение: 0,2 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
PTTB 4-PV BU, Двухъярусные клеммы
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
13 800 ₽
без НДС
276 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Двухъярусные клеммы, с потенциальным разъемом, номинальное напряжение: 500 В, номинальный ток: 30 A, тип подключения: Зажимы Push-in, 1. и 2-ий ярус, Расчетное сечение: 4 мм², cечение: 0,2 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Единица цен
1
Короткое описание
Двухъярусные клеммы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Многоярусный клеммный модуль
Количество точек подключения
4
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
2
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
500 В
Номинальный ток
30 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина
83,5 мм
Длина
1,87 "
Ширина
6,2 мм
Высота NS 35/15
55 мм
Высота NS 35/7,5
47,5 мм
Ширина крышки
2,2 мм
Цвет
синий
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Номинальное сечение
4 мм²
Номинальный ток
30 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
500 В
Сечение проводника AWG
24 ... 10
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение жесткого провода
0,2 мм² ... 6 мм²
0,5 мм² ... 6 мм²
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 12
Максимальный ток нагрузки
27 A (6 мм²)
Длина оголяемой части
10 мм ... 12 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Номинальное сечение AWG
12
Маркировка
II 2 G Ex eb IIC Gb
Расчетное напряжение изоляции
400 В
Страна происхождения
CN
Вес/шт. (с упаковкой)
17,194 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
EAC
ID допуска: RU C-DE.AI30.B.01102
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: PTB09ATEX1112U
