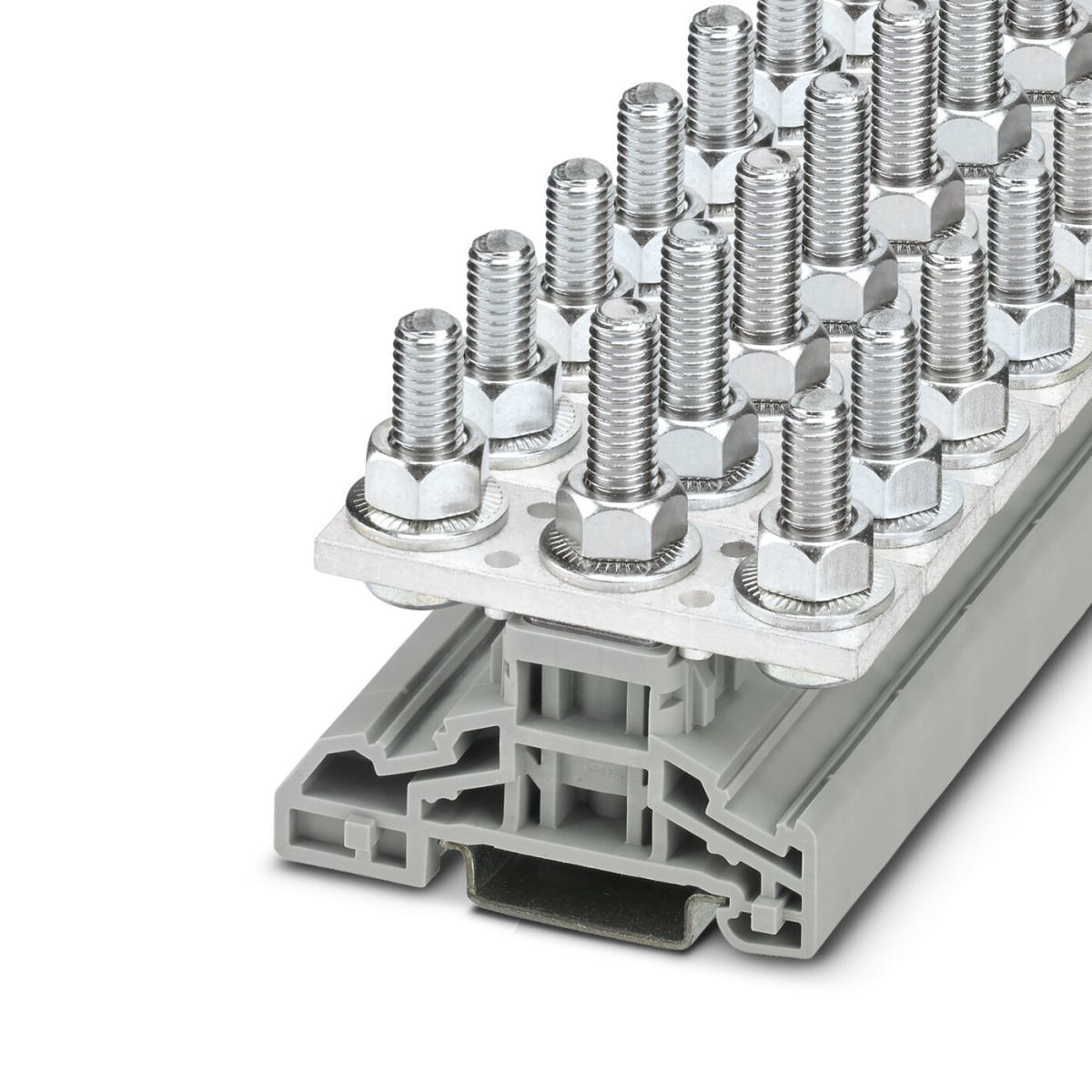

HV M8/2, Сильноточные клеммы
-
Артикул:3049550
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:cерый
Сильноточные клеммы, номинальное напряжение: 1000 В, номинальный ток: 150 A, тип подключения: Болтовые клеммы, 1. ярус, Расчетное сечение: 50 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
HV M8/2, Сильноточные клеммы
Страна производства - КИТАЙ
Сильноточные клеммы, номинальное напряжение: 1000 В, номинальный ток: 150 A, тип подключения: Болтовые клеммы, 1. ярус, Расчетное сечение: 50 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Единица цен
1
Короткое описание
Сильноточные клеммы
Минимальный заказ
25
Норма упаковки
25
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Болтовые клеммы
Количество точек подключения
2
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
1000 В
Номинальный ток
150 A
Длина
67 мм
Длина
65,1 мм
Ширина
18 мм
20 мм
14 мм
Размер шага
23 мм
Высота NS 35/15
73,3 мм
Высота NS 35/7,5
65,8 мм
Ширина крышки
2 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
50 мм²
Номинальный ток
150 A
Номинальное напряжение
1000 В
Количество точек подключения на ярус
2
Максимальный ток нагрузки
150 A (для кабеля сечением 50 мм² Поперечное сечение)
Момент затяжки
6 ... 12 Нм
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,73 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M8
Страна происхождения
CN
Вес/шт. (с упаковкой)
133 g
Упаковочная единица
25 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00540
