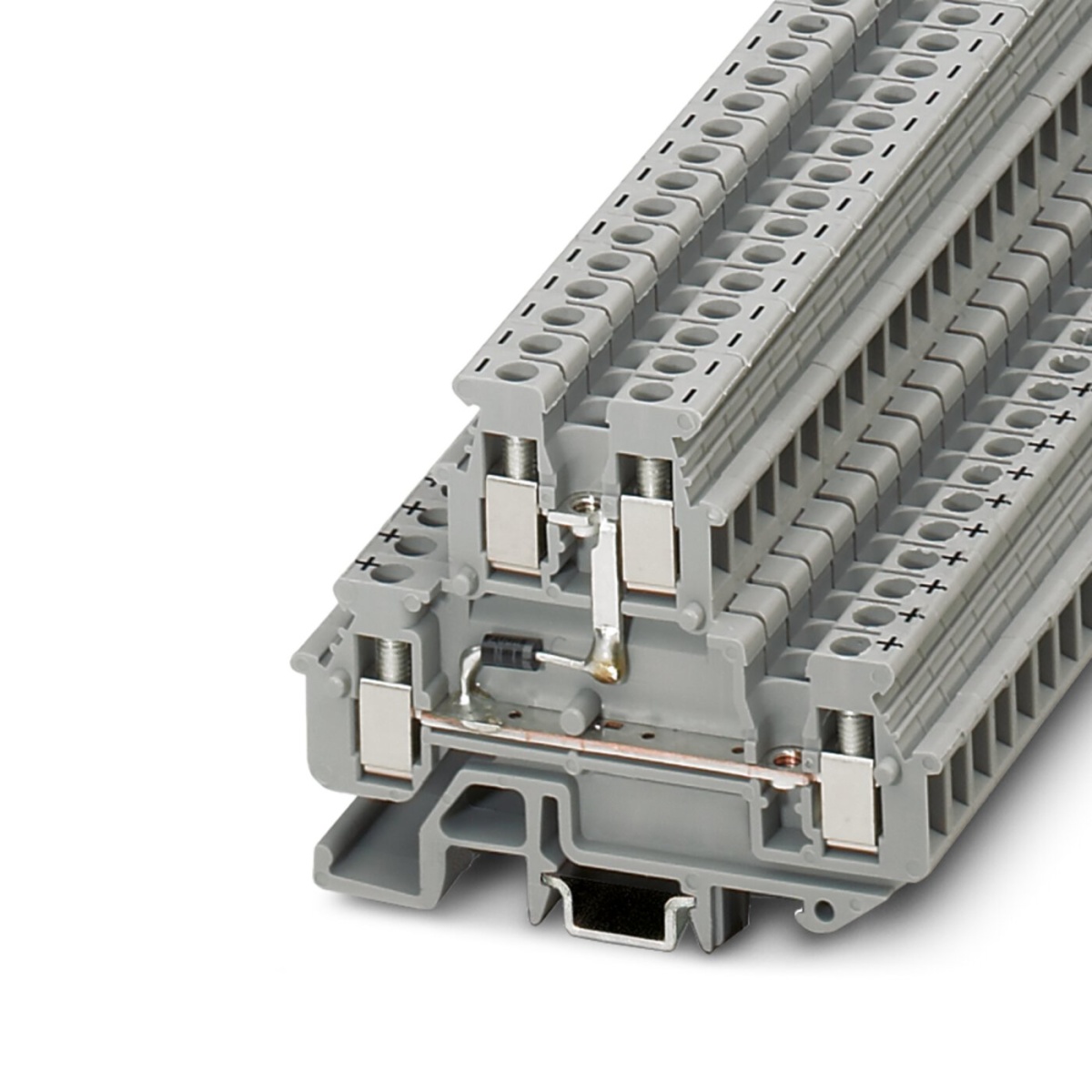

MBKKB 2,5-DIO/U-O, Проходная мини-клемма
-
Артикул:2800570
-
Тип монтажа:NS 15 NS 35/7,5 NS 35/15
-
Цвет:cерый
Проходная мини-клемма, Макс. ток определяется типом диода. Встроенные диоды 1N 4007, запирающее напряжение: 1300 В, допустимый ток нагрузки при длительной работе: 0,5 А., со встроенным диодом, номинальное напряжение: 500 В, номинальный ток: 24 A, 1. и 2-ий ярус, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм², сечение: 0,2 мм² - 4 мм², монтаж: NS 15, NS 35/7,5, NS 35/15, цвет: cерый
MBKKB 2,5-DIO/U-O, Проходная мини-клемма
Страна производства - ПОЛЬША
Технические данные
шт.
на сумму
19 050 ₽
без НДС
381 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Проходная мини-клемма, Макс. ток определяется типом диода. Встроенные диоды 1N 4007, запирающее напряжение: 1300 В, допустимый ток нагрузки при длительной работе: 0,5 А., со встроенным диодом, номинальное напряжение: 500 В, номинальный ток: 24 A, 1. и 2-ий ярус, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм², cечение: 0,2 мм² - 4 мм², монтаж: NS 15, NS 35/7,5, NS 35/15, цвет: cерый
Единица цен
1
Короткое описание
Проходная мини-клемма
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Миниклемма
Количество точек подключения
4
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
2
Количество рядов
2
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
500 В (Данные основаны на электрической прочности по отношению к соседней клемме или монтажной рейке
Номинальный ток
24 A
Длина
62 мм
Длина
1,89 "
Ширина
5,2 мм
Высота NS 35/15
55,5 мм
Высота NS 35/7,5
48 мм
Ширина крышки
2,5 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V2
Изоляционный материал
PA
Номинальное сечение
2,5 мм²
Номинальный ток
24 A
Номинальное напряжение
500 В (Данные основаны на электрической прочности по отношению к соседней клемме или монтажной рейке
Сечение проводника AWG
24 ... 12
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 4 мм²
Длина снятия изоляции
7 мм
Калиберная пробка
A3
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 14
Максимальный ток нагрузки
24 A (при сечении проводника 2,5 мм²)
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Момент затяжки
0,5 ... 0,6 Нм
2 жестких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Тип монтажа
NS 15
NS 35/7,5
NS 35/15
Резьба винтов
M3
Общая информация
Макс. ток определяется типом диода. Встроенные диоды 1N 4007, запирающее напряжение: 1300 В, допусти
Страна происхождения
PL
Вес/шт. (с упаковкой)
11,72 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918074265
EAC
ID допуска: RU C-DE.BL08.B.00534
