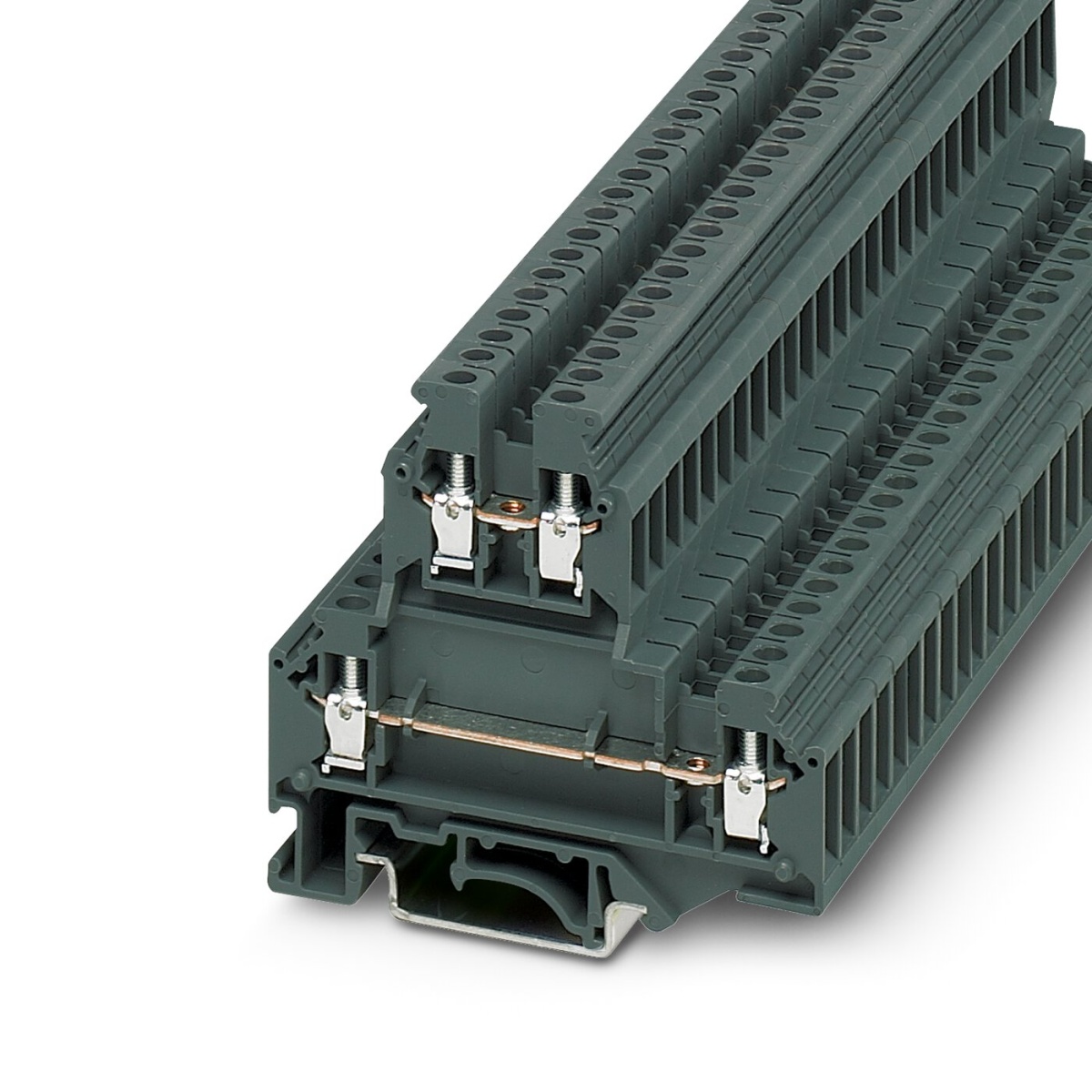

TB 4-2L I BU, Многоярусный клеммный модуль
-
Артикул:3000957
-
Тип монтажа:NS 35/7,5 NS 35/15 NS 32
-
Цвет:синий
Многоярусный клеммный модуль, шунтируемые верхний и нижний ярусы, номинальное напряжение: 500 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, сечение: 0,5 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: синий
TB 4-2L I BU, Многоярусный клеммный модуль
Страна производства - ИНДИЯ
Технические данные
шт.
на сумму
2 910 ₽
без НДС
58.20 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Многоярусный клеммный модуль, шунтируемые верхний и нижний ярусы, номинальное напряжение: 500 В, номинальный ток: 32 A, тип подключения: Винтовые зажимы, cечение: 0,5 мм² - 6 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: синий
Единица цен
100
Короткое описание
Многоярусный клеммный модуль
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Многоярусный клеммный модуль
Количество точек подключения
4
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
2
Количество рядов
2
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
500 В
Номинальный ток
32 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина
67 мм
Длина
2,441 "
Ширина
6,2 мм
Высота NS 35/15
69,5 мм
Высота NS 35/7,5
62 мм
Ширина крышки
2,5 мм
Цвет
синий
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Номинальное сечение
4 мм²
Номинальный ток
32 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
500 В
Сечение проводника AWG
20 ... 10
Сечение гибкого провода
0,5 мм² ... 4 мм²
Сечение жесткого провода
0,5 мм² ... 6 мм²
Длина снятия изоляции
8 мм
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
20 ... 12
Максимальный ток нагрузки
32 A
Момент затяжки
0,5 ... 0,6 Нм
2 жестких провода одинакового сечения
0,5 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,5 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,5 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип монтажа
NS 35/7,5
NS 35/15
NS 32
Резьба винтов
M3
Номинальное сечение AWG
10
Страна происхождения
IN
Вес/шт. (с упаковкой)
15,525 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
EAC
ID допуска: RU C-DE.BL08.B.00534
