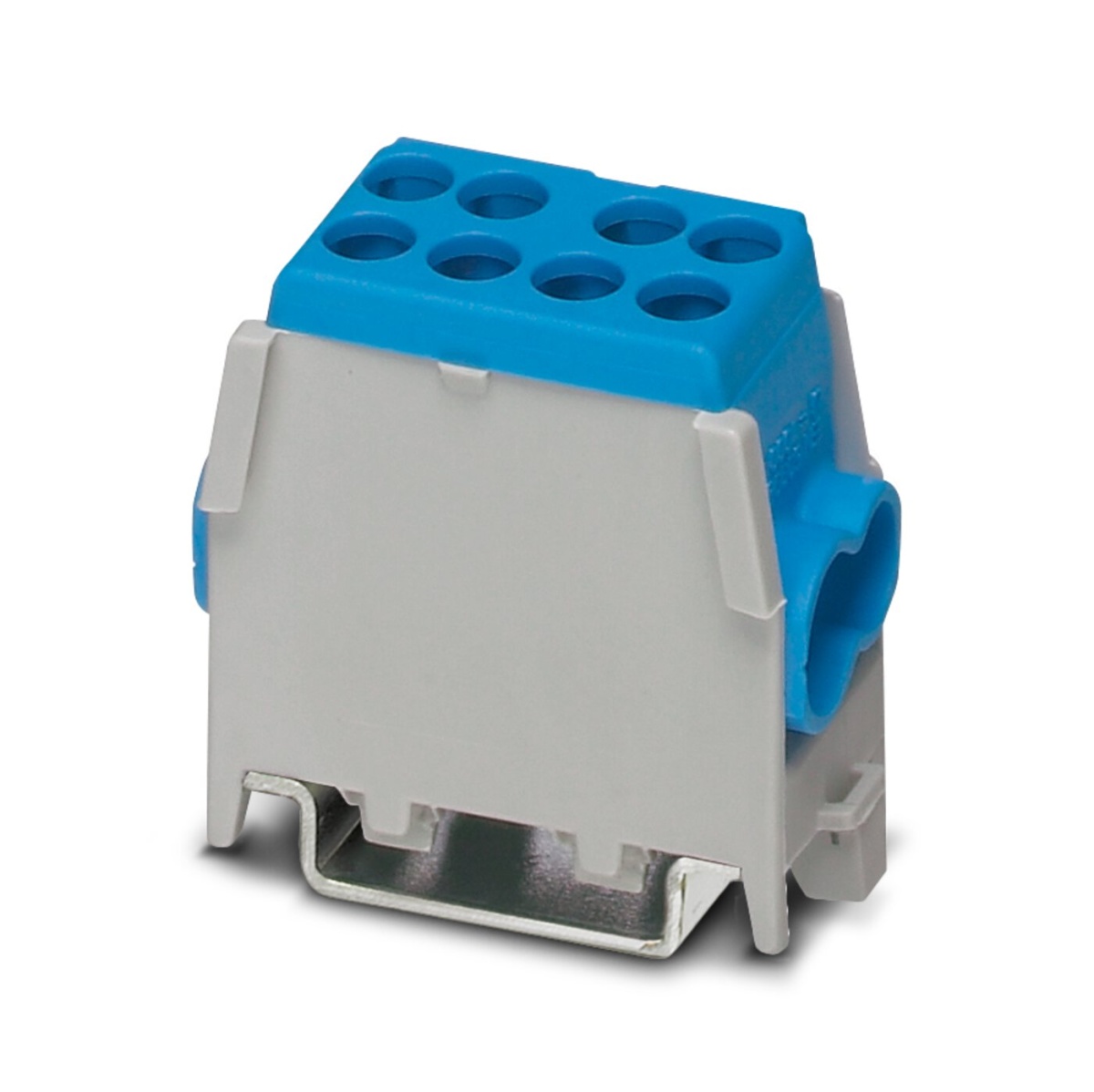

UDB 2X25/16 BU, Ответвительный зажим магистрали
-
Артикул:3071358
-
Тип монтажа:NS 35/7,5 NS 35/15
-
Цвет:синий
Ответвительный зажим магистрали, Возможность присоединения до 3 клемм, номинальное напряжение: 400 В, номинальный ток: 101 A, тип подключения: Винтовые зажимы, 1. ярус, Расчетное сечение: 25 мм², сечение: 1,5 мм² - 25 мм², Винтовые зажимы, 2. ярус, сечение: 1,5 мм² - 16 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
UDB 2X25/16 BU, Ответвительный зажим магистрали
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
1 160 ₽
без НДС
232 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Ответвительный зажим магистрали, Возможность присоединения до 3 клемм, номинальное напряжение: 400 В, номинальный ток: 101 A, тип подключения: Винтовые зажимы, 1. ярус, Расчетное сечение: 25 мм², cечение: 1,5 мм² - 25 мм², Винтовые зажимы, 2. ярус, cечение: 1,5 мм² - 16 мм², тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Единица цен
1
Короткое описание
Ответвительный зажим магистрали
Минимальный заказ
5
Норма упаковки
5
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Проходная клемма
Количество точек подключения
4
Полюсов
1
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60998-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 85 °C
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
400 В (макс. 1000 В)
Номинальный ток
101 A
Длина
46 мм
Ширина
23 мм
Высота NS 35/15
49,5 мм
Высота NS 35/7,5
42 мм
Цвет
синий
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Номинальное сечение
25 мм²
Номинальный ток
101 A
Номинальное напряжение
400 В (макс. 1000 В)
Сечение проводника AWG
8 ... 2
Сечение гибкого провода
10 мм² ... 16 мм²
Сечение жесткого провода
1,5 мм² ... 25 мм²
1,5 мм² ... 16 мм²
Длина снятия изоляции
16 мм
Количество точек подключения на ярус
4
Сечение гибкого проводника [AWG]
8 ... 3
Максимальный ток нагрузки
101 A
Момент затяжки
2,2 ... 2,5 Нм
1,7 ... 2 Нм
Температура окружающей среды (хранение/транспорт)
-25 °C ... 55 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
3,26 Вт
Тип монтажа
NS 35/7,5
NS 35/15
Резьба винтов
M5/M6
Общая информация
Возможность присоединения до 3 клемм
Общая информация
Страна происхождения
DE
Вес/шт. (с упаковкой)
50,47 g
Указание
Работая с гибкими проводами, используйте кабельные наконечники
Упаковочная единица
5 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.A*30.B.01742
