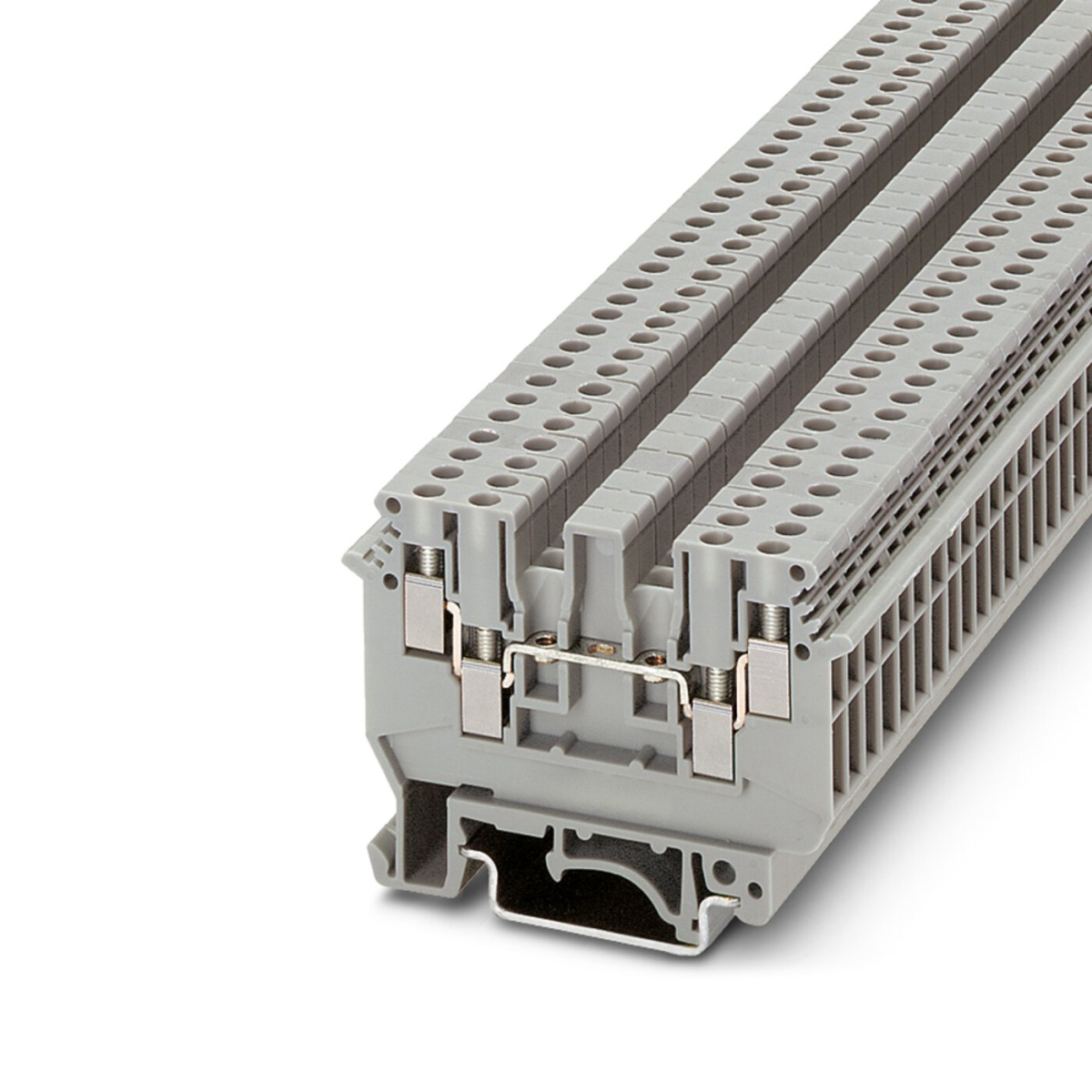

UDK 3, Проходные клеммы
-
Артикул:2775375
-
Тип монтажа:NS 35/7,5 NS 35/15 NS 32
-
Цвет:cерый
1-ярусный клеммный блок, с двухсторонним расположением сдвоенных контактов, сечение: 0,2 - 2,5 мм², AWG: 30 - 12, ширина: 5,2 мм, цвет: серый
UDK 3, Проходные клеммы
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
1 560 ₽
без НДС
31.20 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
1-ярусный клеммный блок, с двухсторонним расположением сдвоенных контактов, сечение: 0,2 - 2,5 мм², AWG: 30 - 12, ширина: 5,2 мм, цвет: серый
Единица цен
1
Короткое описание
Проходные клеммы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Многовыводная клемма
Количество точек подключения
4
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
2
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
500 В
Номинальный ток
24 A (для кабеля сечением 4 мм² Поперечное сечение)
Длина
63,5 мм
Длина
1,85 "
Ширина
5,2 мм
Высота NS 35/15
54,5 мм
Высота NS 35/7,5
47 мм
Ширина крышки
1,5 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V2
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
2,5 мм²
Номинальный ток
24 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
500 В
Сечение проводника AWG
24 ... 12
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 4 мм²
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Количество точек подключения на ярус
4
Сечение гибкого проводника [AWG]
24 ... 14
Максимальный ток нагрузки
32 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Момент затяжки
0,5 ... 0,6 Нм
2 жестких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Тип монтажа
NS 35/7,5
NS 35/15
NS 32
Резьба винтов
M3
Общая информация
Общая информация
Страна происхождения
CN
Вес/шт. (с упаковкой)
12,76 g
Указание
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918068578
EAC
ID допуска: RU C-DE.BL08.B.00534
