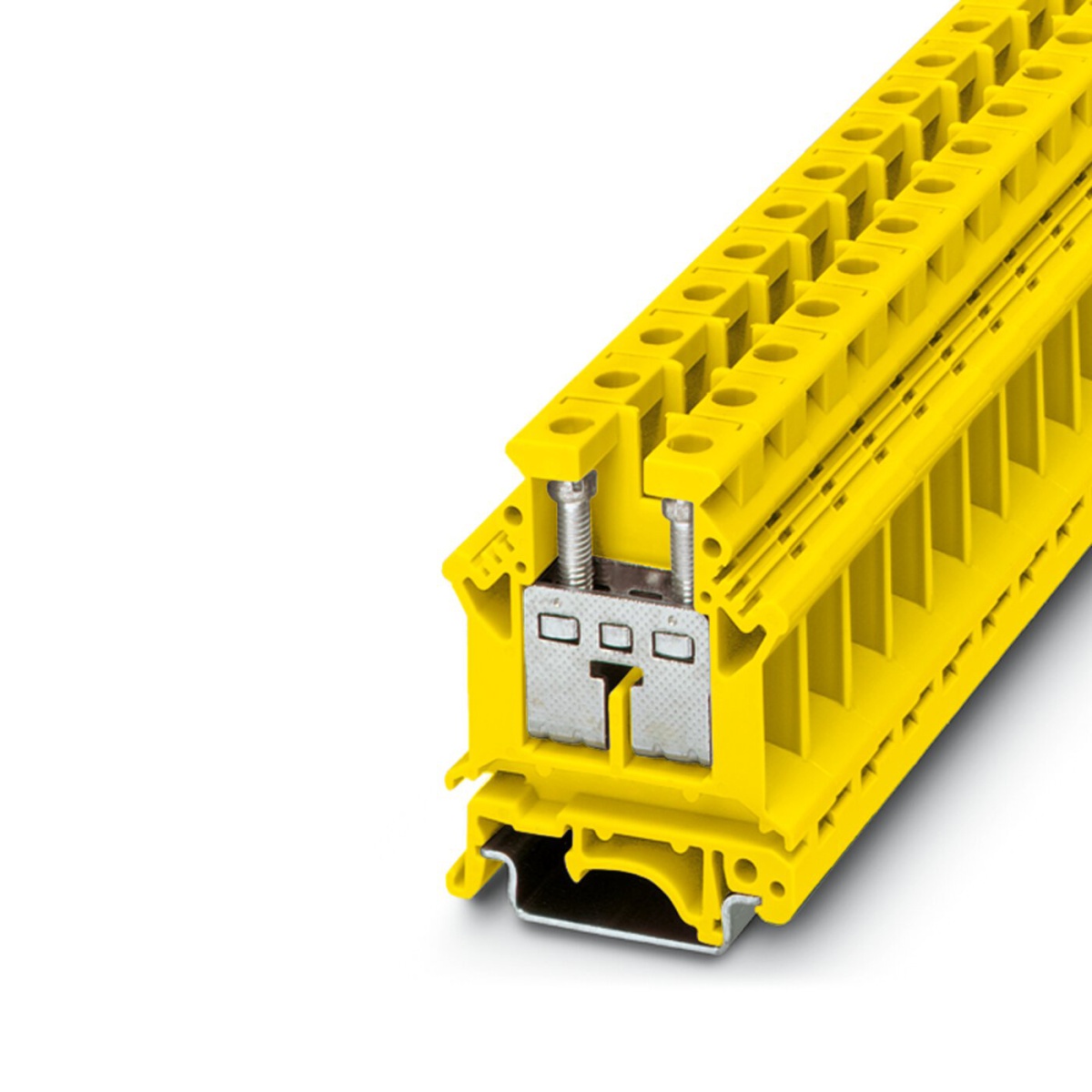

UK 16 N YE, Проходные клеммы
-
Артикул:3000569
-
Тип монтажа:NS 35/7,5 NS 35/15 NS 32
-
Цвет:желтый
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 76 A, тип подключения: винтовые зажимы, расчетное сечение: 16 мм², сечение: 2,5 мм² - 25 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желтый
UK 16 N YE, Проходные клеммы
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
4 490 ₽
без НДС
89.80 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 76 A, тип подключения: Винтовые зажимы, Расчетное сечение: 16 мм², cечение: 2,5 мм² - 25 мм², тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желтый
Единица цен
1
Короткое описание
Проходные клеммы
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Проходная клемма
Количество точек подключения
2
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Да
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
800 В
Номинальный ток
76 A
Длина
42,5 мм
Длина
2,126 "
Ширина
12,2 мм
Высота NS 35/15
61,5 мм
Высота NS 35/7,5
54 мм
Ширина крышки
1,5 мм
Цвет
желтый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Номинальное сечение
16 мм²
Номинальный ток
76 A
Номинальное напряжение
800 В
Сечение проводника AWG
14 ... 4
Сечение гибкого провода
4 мм² ... 16 мм²
Сечение жесткого провода
2,5 мм² ... 25 мм²
Длина снятия изоляции
11 мм
Калиберная пробка
B7
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
12 ... 6
Максимальный ток нагрузки
91 A
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,75 мм² ... 10 мм²
Момент затяжки
1,5 ... 1,8 Нм
2 жестких провода одинакового сечения
1,5 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
1,5 мм² ... 6 мм²
2 гибких провода одинакового сечения
1,5 мм² ... 4 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Тип монтажа
NS 35/7,5
NS 35/15
NS 32
Резьба винтов
M4
Номинальное сечение AWG
6
Маркировка
II 2 GD Ex eb IIC Gb
Расчетное напряжение изоляции
630 В
Страна происхождения
CN
Вес/шт. (с упаковкой)
23,302 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: KEMA98ATEX1786U
