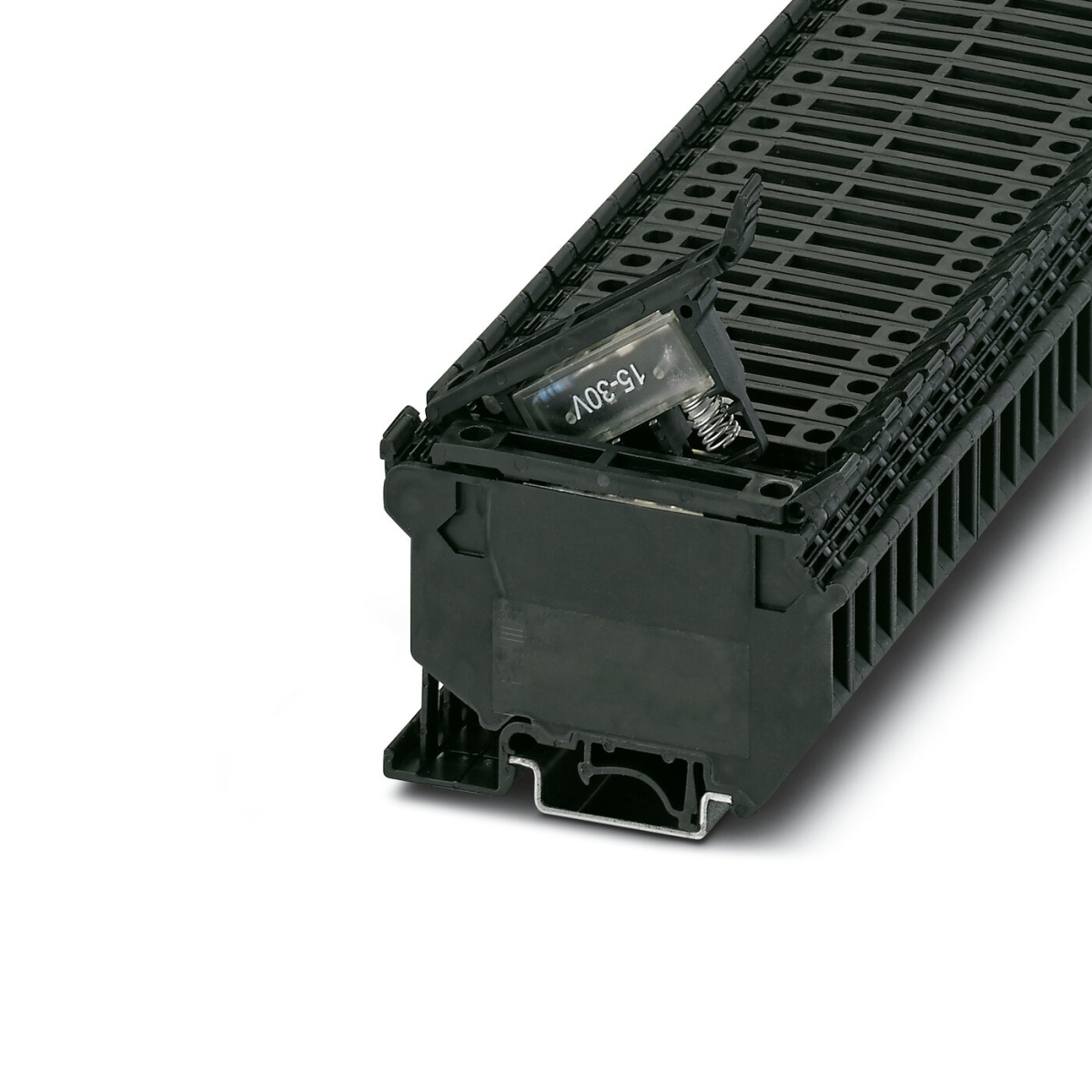

UK 5-HESILED 24, Клеммы для установки предохранителей
-
Артикул:3004126
-
Тип монтажа:NS 35/7,5 NS 35/15 NS 32
-
Цвет:черный
Клеммные модули для установки предохранителя, сечение: 0,2 - 4 мм², AWG: 26 - 10, ширина: 8,2 мм, цвет: черный
Страна производства - ТУРЦИЯ
Клеммные модули для установки предохранителя, сечение: 0,2 - 4 мм², AWG: 26 - 10, ширина: 8,2 мм, цвет: черный
Единица цен
1
Короткое описание
Клеммы для установки предохранителей
Минимальный заказ
50
Норма упаковки
50
Группа изоляционного материала
I
ETIM 8.0
EC000899
ECLASS-11.0
27141116
Тип изделия
Предохранительная клемма
Количество точек подключения
2
Полюсов
1
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369095
Диапазон напряжений, индикатор
15 В AC/DC ... 30 В AC/DC
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-3
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
24 В
800 В (в качестве клемм с размыкателями)
Номинальный ток
6,3 A
Длина
72,5 мм
Высота
2,224 "
Ширина
8,2 мм
Высота NS 35/15
64 мм
Высота NS 35/7,5
56,5 мм
Цвет
черный
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Отн. температурный индекс изоляционного материала Elec UL746B
125 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
4 мм²
1 мм²
Номинальный ток
6,3 A
Номинальное напряжение
24 В
800 В (в качестве клемм с размыкателями)
Сечение проводника AWG
24 ... 12
Сечение гибкого провода
0,2 мм² ... 4 мм²
Сечение жесткого провода
0,2 мм² ... 4 мм²
Длина снятия изоляции
8 мм
Калиберная пробка
A4
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
24 ... 12
Максимальный ток нагрузки
6,3 A (Ток определяется установленным предохранителем.)
6,3 A
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Момент затяжки
0,6 ... 0,8 Нм
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Диапазон токов, индикатор
3,5 мА ... 8,1 мА
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Предохранитель
G / 5 x 20 / 5 x 25 / 5 x 30
Тип предохранителя
Стекло / керамика / ...
Тип монтажа
NS 35/7,5
NS 35/15
NS 32
Резьба винтов
M3
Страна происхождения
TR
Вес/шт. (с упаковкой)
19,43 g
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918090647
EAC
ID допуска: RU C-DE.BL08.B.00534
