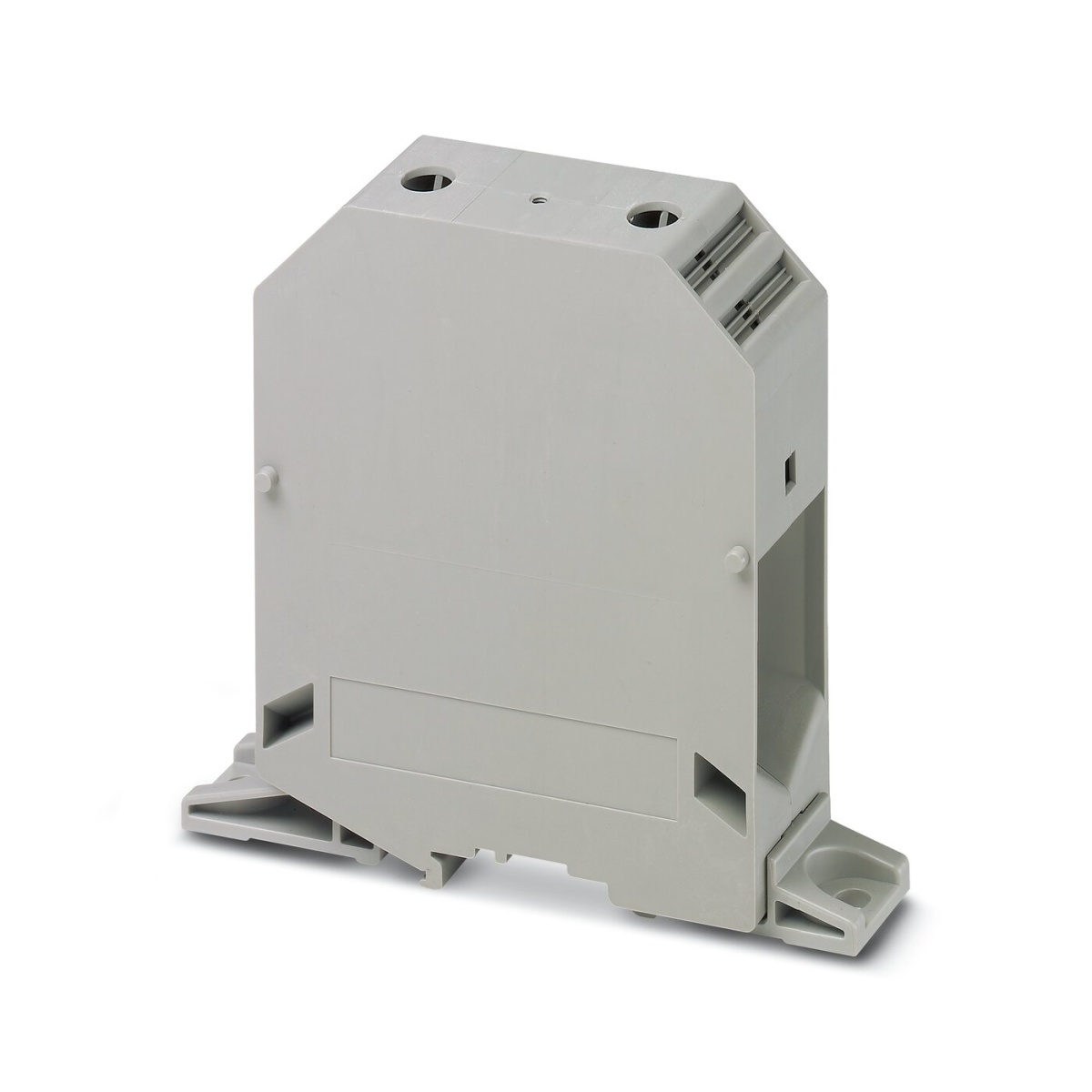

UKH 240-F, Клемма для высокого тока
-
Артикул:3247048
-
Тип монтажа:непосредственное резьбовое
-
Цвет:cерый
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 415 A, тип подключения: винтовые зажимы, расчетное сечение: 240 мм², сечение: 70 мм² - 240 мм², тип монтажа: непосредственное резьбовое, цвет: cерый
UKH 240-F, Клемма для высокого тока
Страна производства - ИНДИЯ
Технические данные
шт.
на сумму
8 350 ₽
без НДС
835 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 415 A, тип подключения: Винтовые зажимы, Расчетное сечение: 240 мм², cечение: 70 мм² - 240 мм², тип монтажа: непосредственное резьбовое, цвет: cерый
Единица цен
1
Короткое описание
Клемма для высокого тока
Минимальный заказ
10
Норма упаковки
10
Группа изоляционного материала
I
ETIM 8.0
EC000897
ECLASS-11.0
27141120
Тип изделия
Силовая клемма
Количество точек подключения
2
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Потенциалы
1
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-1
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Номинальное напряжение
1000 В
Номинальный ток
415 A
Длина
136,1 мм
Длина
124 мм
Ширина
36 мм
Размерный чертеж
Цвет
cерый
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Номинальное сечение
240 мм²
Номинальный ток
415 A
Номинальное напряжение
1000 В
Сечение проводника AWG
2/0 ... 500 kcmil
Сечение гибкого провода
70 мм² ... 240 мм²
Сечение жесткого провода
70 мм² ... 240 мм²
Длина снятия изоляции
40 мм
Калиберная пробка
B15
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
2/0 ... 500 kcmil
Максимальный ток нагрузки
415 A (при сечении кабеля 240 мм²)
Момент затяжки
25 ... 30 Нм
2 жестких провода одинакового сечения
35 мм² ... 95 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
35 мм² ... 50 мм²
2 гибких провода одинакового сечения
50 мм² ... 95 мм²
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
13,78 Вт
Тип монтажа
непосредственное резьбовое
Резьба винтов
M10
Общая информация
Общая информация
Страна происхождения
IN
Вес/шт. (с упаковкой)
528,84 g
Указание
Винты с шестигранным углублением
Внимание: В разделе загрузок Вы найдете разрешение на использование
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.BL08.B.00534
