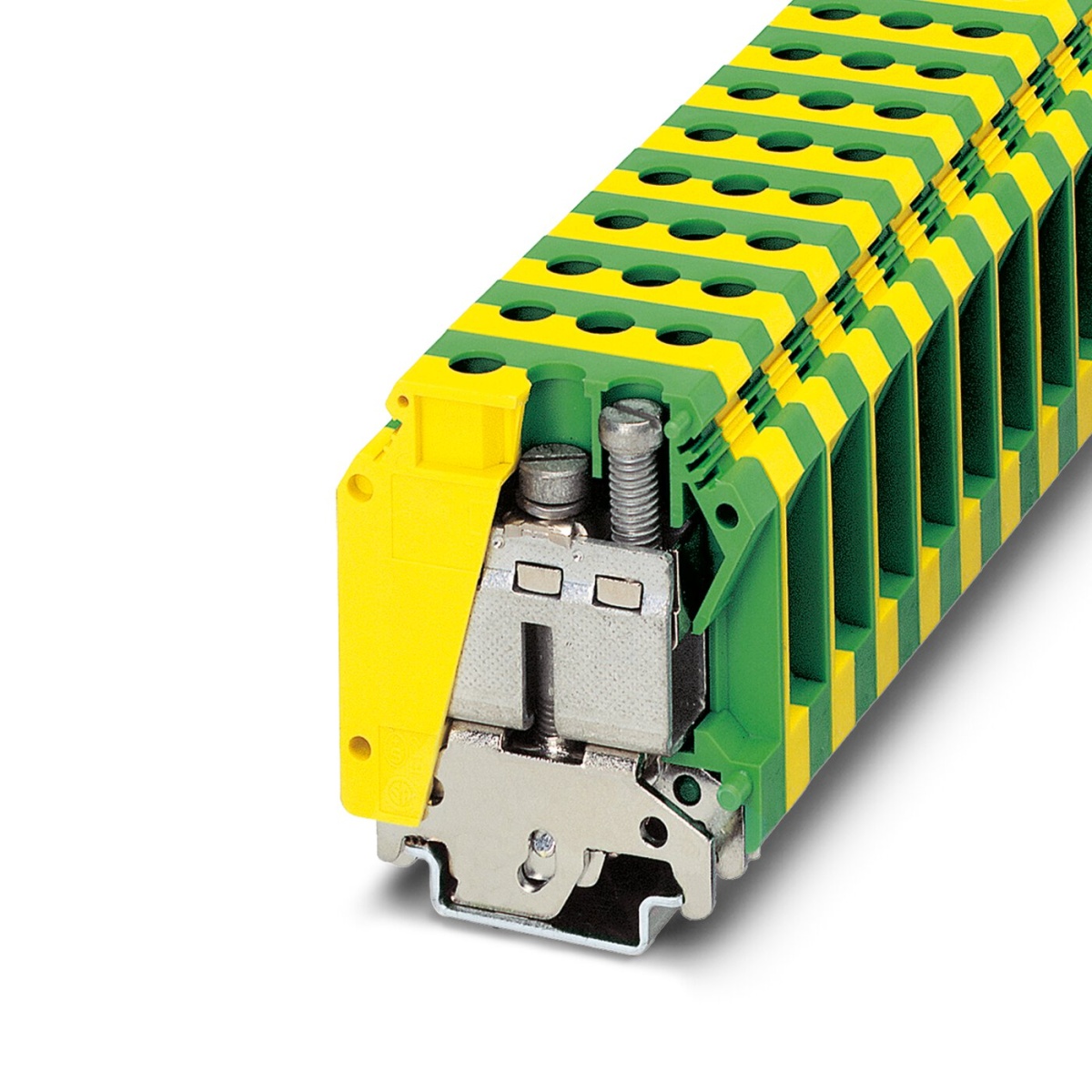

USLKG 35, Клемма защитного провода
-
Артикул:0444019
-
Тип монтажа:NS 35/7,5 NS 35/15 NS 32
-
Цвет:желто-зел.
Заземляющая клемма, Для подсоединения проводников 35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32... или NS 35...! Для подсоединения проводников >35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32...! При монтаже проходных клемм в ряд при напряжении изоляции > 690 В необходимо установить крышку, количество точек подсоединения: 2, тип подключения: винтовые зажимы, расчетное сечение: 35 мм², сечение: 0,75 мм² - 50 мм², тип крепления: Основание из полиэтилена с крепежным винтом, M5, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желто-зел.
USLKG 35, Клемма защитного провода
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
13 200 ₽
без НДС
528 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Заземляющая клемма, Для подсоединения проводников 35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32... или NS 35...! Для подсоединения проводников >35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32...! При монтаже проходных клемм в ряд при напряжении изоляции > 690 В необходимо установить крышку, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 35 мм², cечение: 0,75 мм² - 50 мм², тип крепления: Основание из полиэтилена с крепежным винтом, M5, тип монтажа: NS 35/7,5, NS 35/15, NS 32, цвет: желто-зел.
Единица цен
1
Короткое описание
Клемма защитного провода
Минимальный заказ
25
Норма упаковки
25
Группа изоляционного материала
I
ETIM 8.0
EC000901
ECLASS-11.0
27141141
Тип изделия
Заземляющая клемма
Количество точек подключения
2
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Количество рядов
1
Номер таможенного тарифа
85369010
Открытая боковая стенка
Нет
Подключение согласно стандарту
МЭК 60947-7-2
Температура окружающей среды (при эксплуатации)
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
-5 °C ... 70 °C
Механические данные
Механические данные
Длина
50 мм
Длина
2,441 "
Ширина
15,2 мм
Высота NS 35/15
69,5 мм
Высота NS 35/7,5
62 мм
Цвет
желто-зел.
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Статическое использование изоляционного материала на холоде
-60 °C
Отн. температурный индекс изоляционного материала Elec UL746B
130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Номинальное сечение
35 мм²
Сечение проводника AWG
18 ... 1/0
Сечение гибкого провода
0,75 мм² ... 35 мм²
Сечение жесткого провода
0,75 мм² ... 50 мм²
Длина снятия изоляции
15 мм
Количество точек подключения на ярус
2
Сечение гибкого проводника [AWG]
18 ... 2
Лепесток защитного проводника
есть
Момент затяжки
3,2 ... 3,7 Нм
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Тип монтажа
NS 35/7,5
NS 35/15
NS 32
Крепление скобами
2,5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5)
Резьба винтов
M6
Номинальное сечение AWG
2
Общая информация
Для подсоединения проводников 35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32...
Маркировка
II 2 GD Ex eb IIC Gb
Страна происхождения
DE
Вес/шт. (с упаковкой)
89,784 g
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Упаковочная единица
25 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918002329
EAC Ex
ID допуска: RU C-DE.HA91.B.00066
ATEX
ID допуска: KEMA01ATEX2046U
