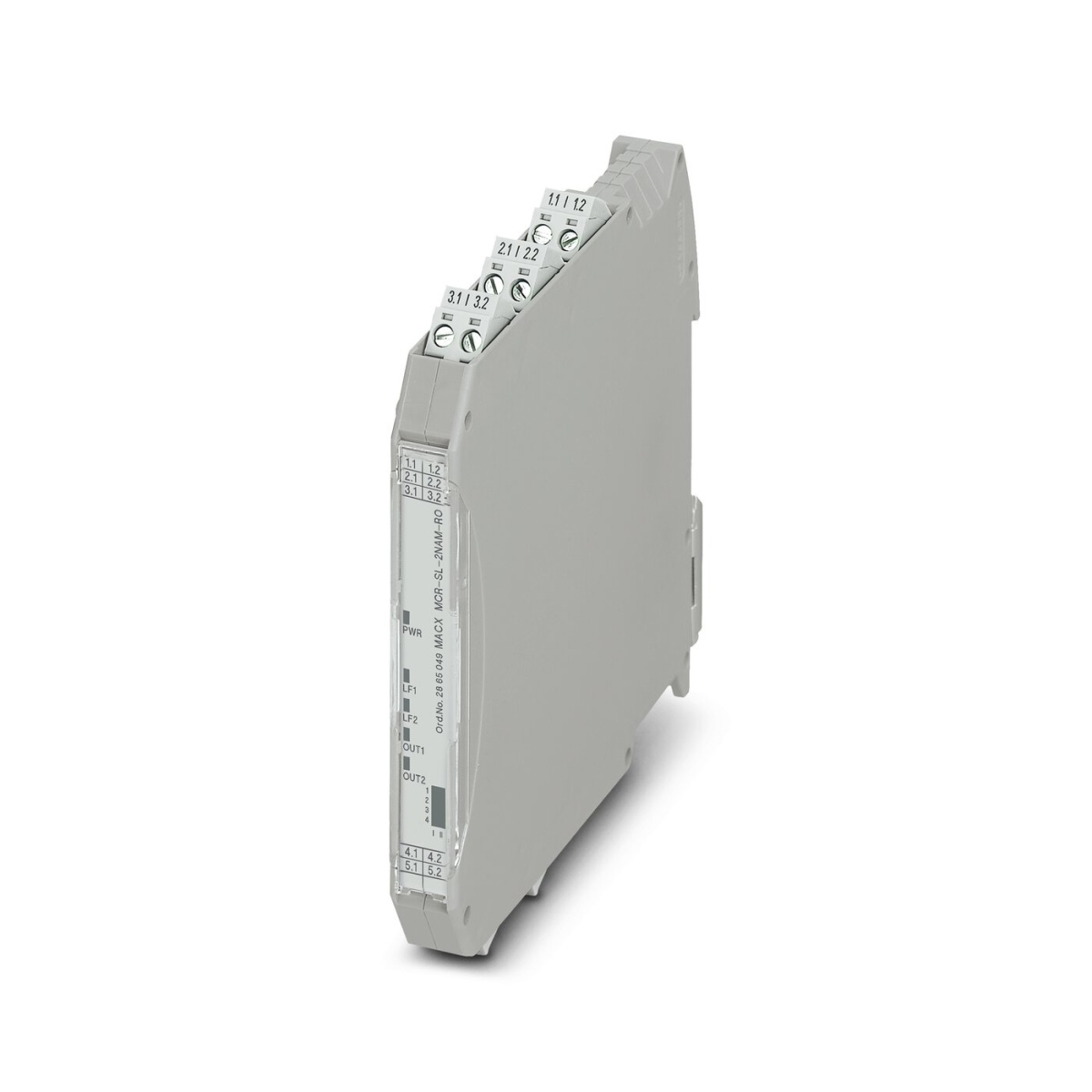

MACX MCR-SL-2NAM-RO, Разделительный усилитель
-
Артикул:2865049
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20 (не проверено согласно UL)
-
Тип монтажа:Установка на монтажной рейке
Коммутирующий разделительный усилитель NAMUR, 2-канальный для обеспечения работы бесконтактных датчиков и выключателей. Сигналы через релейные выходы (замыкающие контакты) передаются на уровень управления. Функция обнаружения ошибок в линии, гальваническая развязка 3 цепей, SIL 2, винтовые зажимы
MACX MCR-SL-2NAM-RO, Разделительный усилитель
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
8 500 ₽
без НДС
8 500 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Коммутирующий разделительный усилитель NAMUR, 2-канальный для обеспечения работы бесконтактных датчиков и выключателей. Сигналы через релейные выходы (замыкающие контакты) передаются на уровень управления. Функция обнаружения ошибок в линии, гальваническая развязка 3 цепей, SIL 2, винтовые зажимы
Единица цен
1
Короткое описание
Разделительный усилитель
Минимальный заказ
1
Норма упаковки
1
Наименование
Электромагнитное высокочастотное поле
Быстрые переходные помехи (вспышка)
Помехи по цепи питания
ETIM 8.0
EC001485
ECLASS-11.0
27210121
Тип изделия
Разделительный усилитель
Степень загрязнения
2
Категория перенапряжения
III
II
Номинальное напряжение питания
24 В DC
Номер таможенного тарифа
85365019
Тип подключения
Винтовые зажимы
Материал корпуса
PA 6.6-FR
Температура окружающей среды (при эксплуатации)
-40 °C ... 60 °C (для установки в любом положении)
Стандарты / нормативные документы
EN 61000-4-3
EN 61000-4-4
EN 61000-4-6
Применение
Цифровой ВХОД
Потребляемая мощность
< 1 Вт
Длина
≤ 2000 м
Ширина
12,5 мм
Размерный чертеж
Глубина
113,7 мм
114,5 мм (устанавливается на монтажную рейку NS 35/7,5 согласно EN 60715)
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Материал корпуса
PA 6.6-FR
Сечение проводника AWG
24 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 2,5 мм²
Длина снятия изоляции
7 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20 (не проверено согласно UL)
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Макс. мощность потерь при номинальных условиях
< 1 Вт
Рассеиваемая мощность
< 1 Вт
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Количество входов
2
Материал контакта
AgSnO2, твердое золочение
Максимальное напряжение переключения
250 В AC (2 A)
120 В DC (0,2 A)
30 В DC (2 A)
Исполнение контакта
1 замыкающий контакт на канал
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Излучение помех
EN 61000-6-4
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Помехоустойчивость
EN 61000-6-2
EN 61326
Индикатор состояния
зеленый светодиод (напряжение питания)
желтый светодиод (коммутационное состояние)
красный светодиод
Маркировка
II 3G Ex ec nC IIC T4 Gc
Ex ec nC IIC T4 Gc
Ex nA nC IIC T4 Gc
UL 508 Listed
UL 61010 Listed
Class
Расчетное напряжение изоляции
300 Вэфф
Страна происхождения
DE
Вес/шт. (с упаковкой)
186,5 g
Указание
дополнительно EN 61326-1
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC Ex
ID допуска: TP012 103.01 00078
ATEX
ATEX
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
