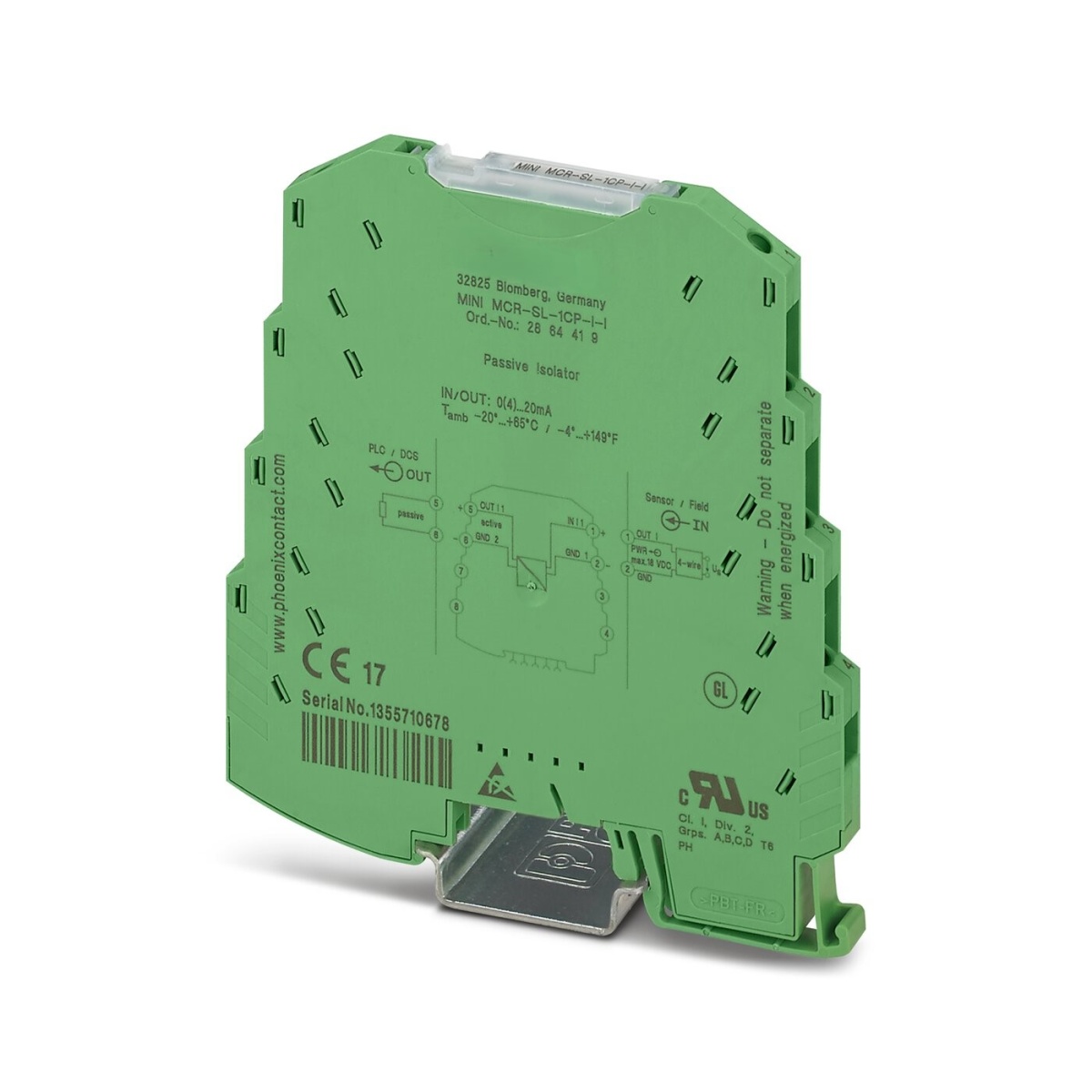

MINI MCR-SL-1CP-I-I, Пассивное устройство для развязки
-
Артикул:2864419
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
Пассивный разделитель MCR, одноканальный, для гальванической развязки сигнальных цепей без использования питания, с винтовыми клеммами
Пассивный разделитель MCR, одноканальный, для гальванической развязки сигнальных цепей без использования питания, с винтовыми клеммами
Единица цен
1
Короткое описание
Пассивное устройство для развязки
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002653
ECLASS-11.0
27210120
Степень загрязнения
2
Категория перенапряжения
II
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85437090
Тип подключения
Винтовые зажимы
Материал корпуса
PBT
Температура окружающей среды (при эксплуатации)
-20 °C ... 65 °C
Потребляемая мощность
34 мВт
Высота
≤ 2000 м
Ширина
6,2 мм
Размерный чертеж
Глубина
101,2 мм
Материал корпуса
PBT
Сечение проводника AWG
26 ... 12
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 2,5 мм²
Длина снятия изоляции
12 мм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Макс. мощность потерь при номинальных условиях
34 мВт
Количество каналов
1
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
на выбор
Указания по монтажу
Для подключения напряжения питания может использоваться шинный соединитель для установки на монтажну
Количество входов
1
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Излучение помех
EN 61000-6-4
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Помехоустойчивость
EN 61000-6-2
Расчетное напряжение изоляции
50 В AC/DC
Указание
В случае электромагнитных помех возможны незначительные отклонения.
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
ATEX
ID допуска: 2864419_Ex-n
