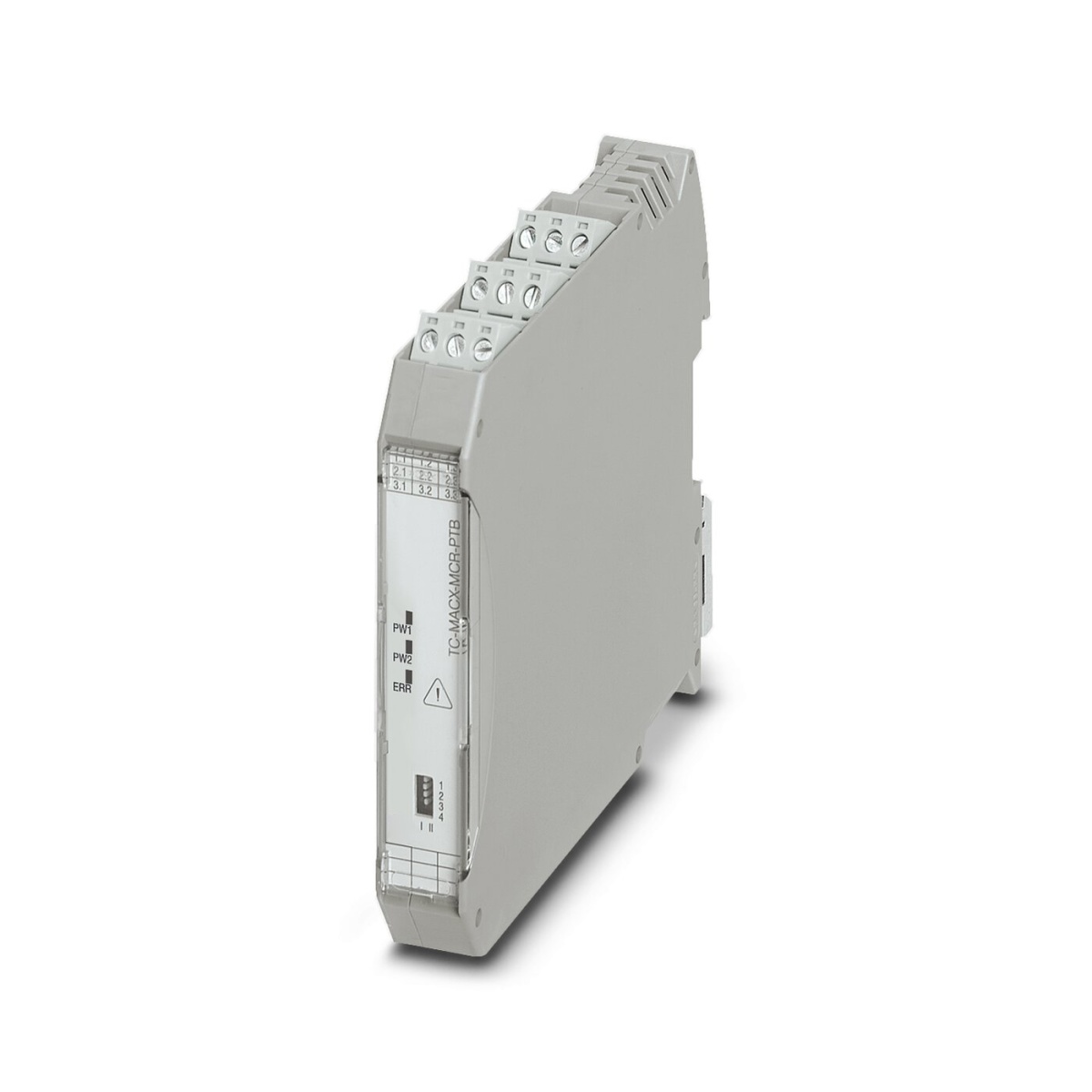

TC-MACX-MCR-PTB, Модуль питания и сигнализации
-
Артикул:2904673
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20
-
Тип монтажа:Установка на монтажной рейке
Модуль питания и сигнализации с винтовым зажимом, только для использования на конечном носителе, без соответствующего соединителя для несущей рейки
Страна производства - ГЕРМАНИЯ
Модуль питания и сигнализации с винтовым зажимом, только для использования на конечном носителе, без соответствующего соединителя для несущей рейки
Единица цен
1
Короткое описание
Модуль питания и сигнализации
Минимальный заказ
1
Норма упаковки
1
Наименование
Помехи по цепи питания
ETIM 8.0
EC002498
ECLASS-11.0
27371392
Тип изделия
Модуль питания
Степень загрязнения
2
Категория перенапряжения
II
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
90303370
Тип подключения
Винтовые зажимы
Материал корпуса
Полиамид (РА 6.6)
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C (только на Termination Carrier)
Стандарты / нормативные документы
EN 61000-4-6
Высота
≤ 2000 м
Ширина
17,5 мм
Размерный чертеж
Глубина
113,7 мм
114,5 мм (устанавливается на монтажную рейку NS 35/7,5 согласно EN 60715)
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Материал корпуса
Полиамид (РА 6.6)
Сечение проводника AWG
24 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 2,5 мм²
Длина снятия изоляции
7 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Степень защиты
IP20
Условия окружающей среды
Условия окружающей среды
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Выходное напряжение
Входное напряжение - 0,7 В
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Материал контакта
AgSnO, с покрытием золотом
Максимальное напряжение переключения
30 В AC/DC (2 A)
Исполнение контакта
1 переключающий контакт
Влияние помех по цепи питания
Влияние помех по цепи питания
Излучение помех
EN 61000-6-4
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Помехоустойчивость
EN 61000-6-2
Индикатор состояния
1 x красный СИД(сбой)
2 зеленых светодиода (PWR1 и PWR2)
Маркировка
II 3 G Ex ec nC IIC T4 Gc X
UL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T5
Class I, Zone 2,
Страна происхождения
DE
Вес/шт. (с упаковкой)
162,1 g
Указание
В случае электромагнитных помех возможны незначительные отклонения.
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU*DE.*08.B.01536/19
ATEX
ID допуска: PxCIF14ATEX2904673X
cUL Listed
ID допуска: FILE E 330267
cULus Listed
-
