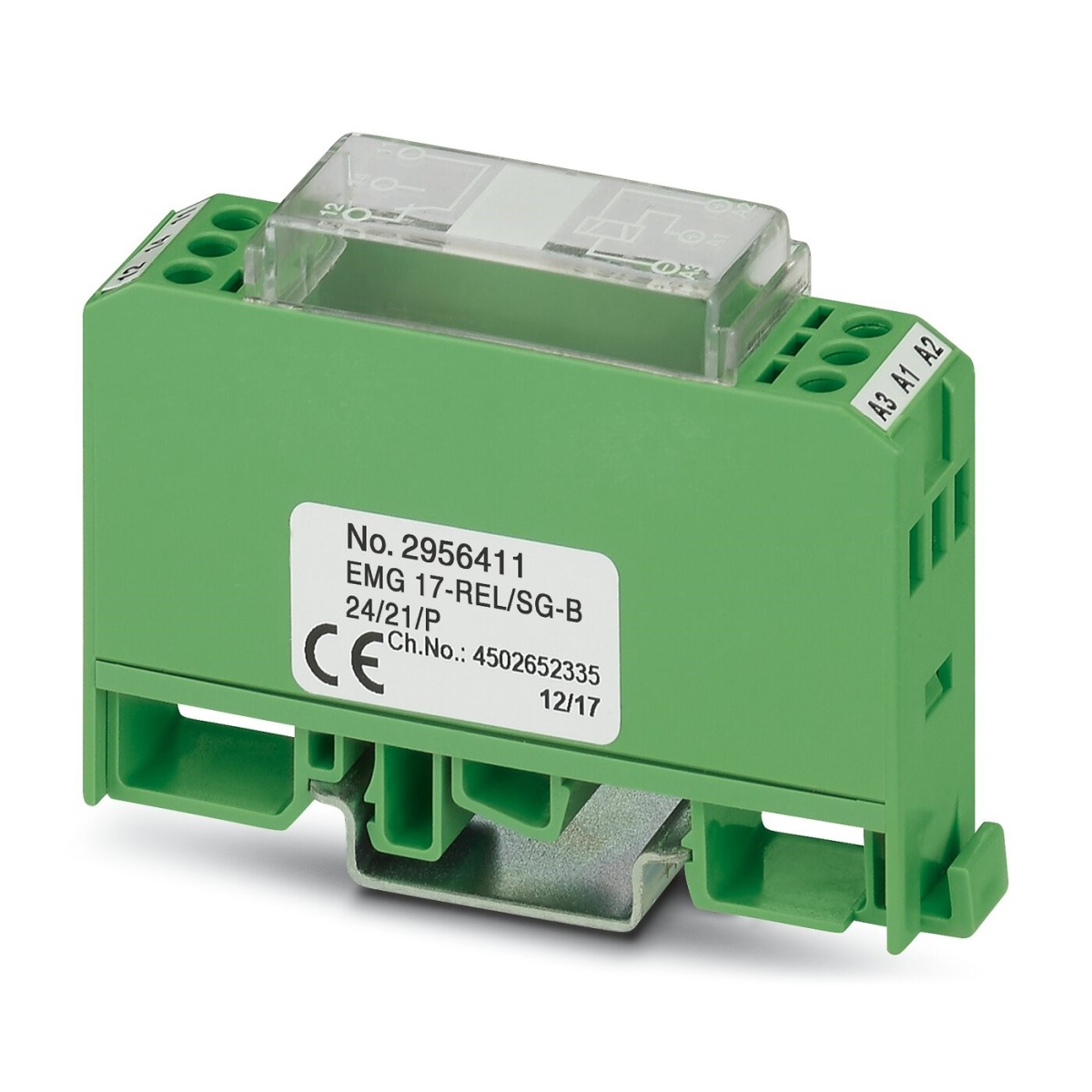

EMG 17-REL/SG-B 24/21/P, Релейный модуль
-
Артикул:2956411
-
Тип подключения:Винтовые зажимы
-
Тип монтажа:Установка на монтажной рейке
Релейный модуль, с впаянными коммутационными реле с остаточным намагничиванием, с диодной схемой переключения на плюс, контакты (AgSnO): от маленьких до больших мощностей, 1 перекл. контакт, вход. напряж. 24 В DC
EMG 17-REL/SG-B 24/21/P, Релейный модуль
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
42 300 ₽
без НДС
4 230 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Релейный модуль, с впаянными коммутационными реле с остаточным намагничиванием, с диодной схемой переключения на плюс, контакты (AgSnO): от маленьких до больших мощностей, 1 перекл. контакт, вход. напряж. 24 В DC
Единица цен
1
Короткое описание
Релейный модуль
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Тип изделия
Релейный модуль
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85364190
Тип подключения
Винтовые зажимы
Температура окружающей среды (при эксплуатации)
-40 °C ... 50 °C
Стандарты / нормативные документы
DIN EN 50178
Применение
Универсальный
Длина
75 мм
Ширина
17,5 мм
Глубина
62,5 мм
Сечение проводника AWG
24 ... 12
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 4 мм²
Длина снятия изоляции
8 мм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,19 Вт
Защитная схема
Безынерционный диод; Безынерционный диод
Защита от переполюсовки; Диод защиты от переполюсовки
Испытательное напряжение Обмотка/контакт
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Входное номинальное напряжение UN
24 В DC
Типовой входной ток при UN
тип. 8 мА
Напряжение на катушке
24 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Материал контакта
AgSnO
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
6 A
5 A
Долговечность механическая
прибл. 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC
Минимальный коммутационный ток
1 мА (при 24 В)
100 мА (при 5 В)
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В (при100 мA)
24 В (при 1 мА)
Расчетное напряжение изоляции
250 В AC
Страна происхождения
DE
Вес/шт. (с упаковкой)
46,84 g
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918085773
EAC
ID допуска: RU*C-DE.*08.B.00010
