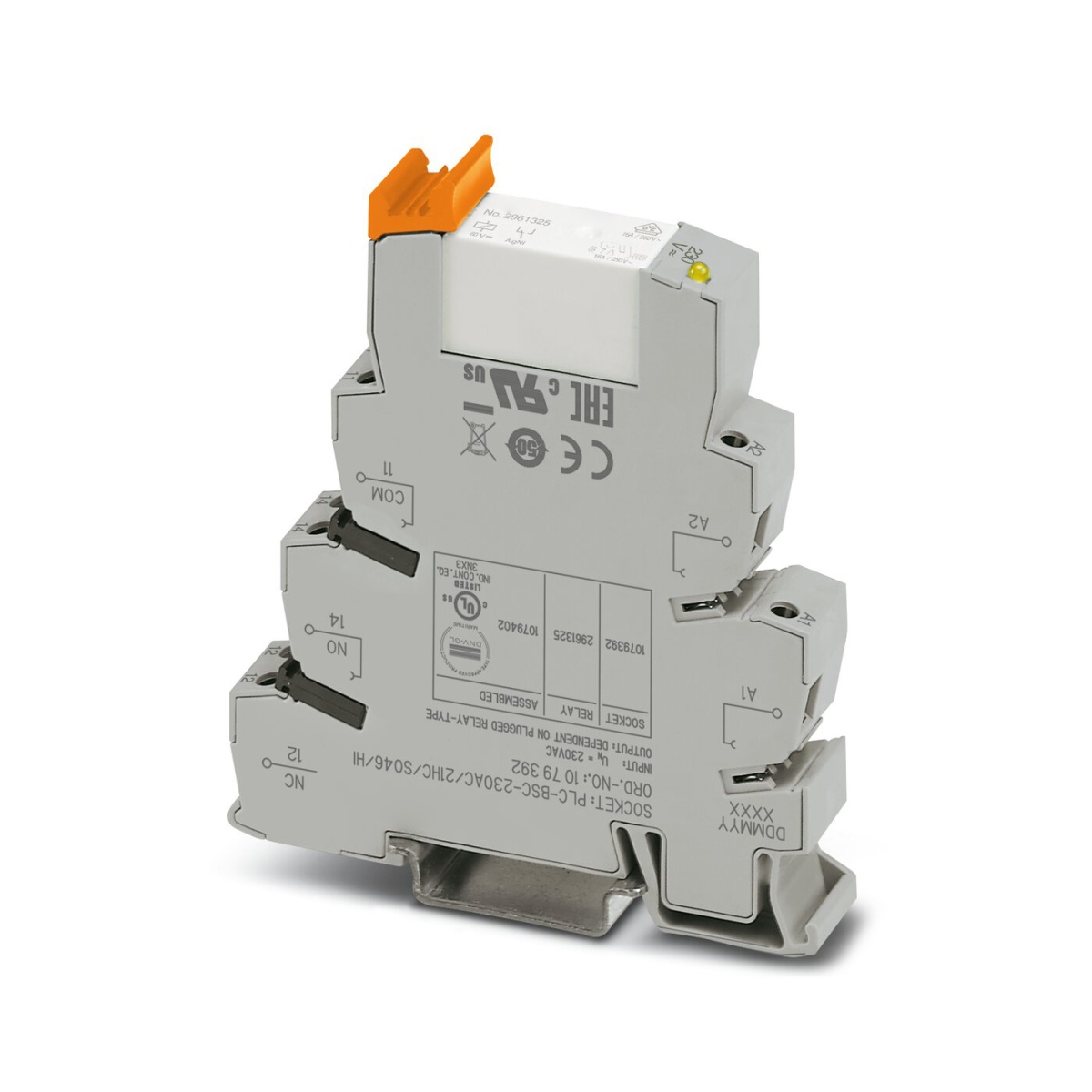

PLC-RSC-230AC/21HC/SO46/HI, Релейный модуль
-
Артикул:1079402
-
Тип подключения:Винтовые зажимы
-
Степень защиты:RT II (Реле) IP20 (Установочный блок реле) ≥ IP54 (Место установки)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, PLC-INTERFACE, состоит из базовой клеммы PLC-BSC.../21HC/SO46/HI с винтовым зажимом, вставных миниатюрных реле для высокого тока длительной нагрузки, 1 переключающий контакт, входное напряжение 230 В AC, с определенными порогами включения и выключения
PLC-RSC-230AC/21HC/SO46/HI, Релейный модуль
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
28 000 ₽
без НДС
2 800 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Реле в сборе, PLC-INTERFACE, состоит из базовой клеммы PLC-BSC.../21HC/SO46/HI с винтовым зажимом, вставных миниатюрных реле для высокого тока длительной нагрузки, 1 переключающий контакт, входное напряжение 230 В AC, с определенными порогами включения и выключения
Единица цен
1
Короткое описание
Релейный модуль
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Тип изделия
Релейный модуль
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85364900
Тип подключения
Винтовые зажимы
Температура окружающей среды (при эксплуатации)
-40 °C ... 50 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Помехоподавляющий фильтр
Длина
80 мм
Ширина
14 мм
Глубина
94 мм
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1,5 мм² (Сд
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
8 мм
Момент затяжки
0,6 Нм ... 0,8 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
RT II (Реле)
IP20 (Установочный блок реле)
≥ IP54 (Место установки)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
1,04 Вт
Защитная схема
Мостиковый выпрямитель
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Входное номинальное напряжение UN
230 В AC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
14 мА (50 Гц)
Напряжение на катушке
110 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Материал контакта
AgNi
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
10 A
6 A (Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка
Долговечность механическая
3x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток
10 мА (12 В)
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,2 A (при 250 В, DC13)
6 A (при 24 В, AC15)
6 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
12 В (10 мА)
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Страна происхождения
DE
Вес/шт. (с упаковкой)
75,87 g
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU*C-DE.*08.B.00010
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
