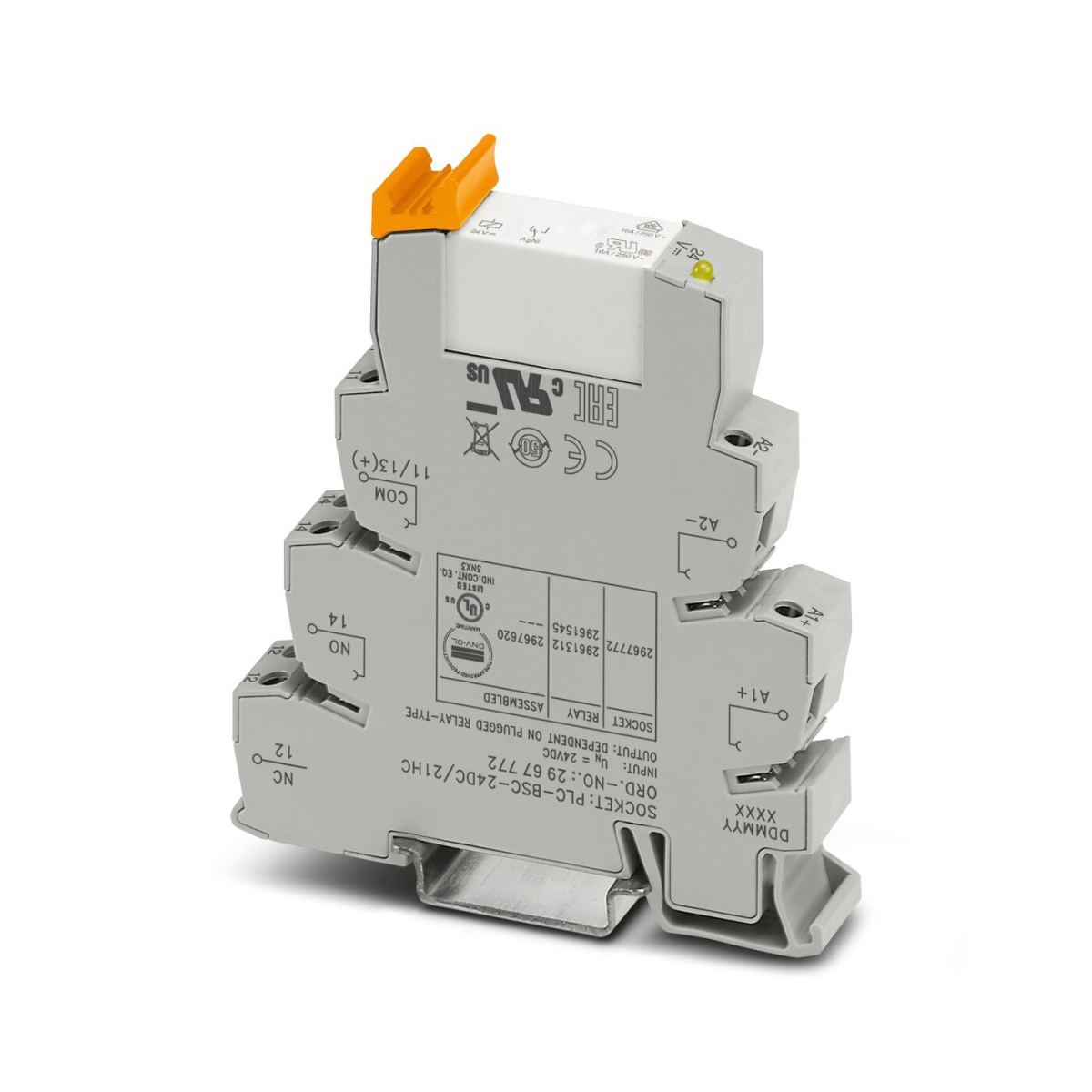

PLC-RSC- 24DC/21HC, Релейный модуль
-
Артикул:2967620
-
Тип подключения:Винтовые зажимы
-
Степень защиты:RT II (Реле) IP20 (Установочный блок реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе, PLC-INTERFACE, состоит из основной клеммы PLC-BSC.../21 HC с винтовым зажимом и вставным мини-реле для высокого тока длит. нагрузки, для монтажной рейки NS 35/7,5, предельн. ток длит. нагр. до 10 A, 1 перекл. контакт, входное напряжение 24 В DC
PLC-RSC- 24DC/21HC, Релейный модуль
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
11 200 ₽
без НДС
1 120 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Реле в сборе, PLC-INTERFACE, состоит из основной клеммы PLC-BSC.../21 HC с винтовым зажимом и вставным мини-реле для высокого тока длит. нагрузки, для монтажной рейки NS 35/7,5, предельн. ток длит. нагр. до 10 A, 1 перекл. контакт, входное напряжение 24 В DC
Единица цен
1
Короткое описание
Релейный модуль
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Тип изделия
Релейный модуль
Степень загрязнения
3
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85364900
Тип подключения
Винтовые зажимы
Температура окружающей среды (при эксплуатации)
-40 °C ... 60 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
высокие токи длительной нагрузки
Длина
80 мм
Ширина
14 мм
Глубина
94 мм
Класс воспламеняемости согласно UL 94
V0 (Корпус)
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник)
2x 0,5 мм² ... 1,5 мм² (Сд
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина снятия изоляции
8 мм
Момент затяжки
0,6 Нм ... 0,8 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
RT II (Реле)
IP20 (Установочный блок реле)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,43 Вт
Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки
Безынерционный диод; Безынерционный диод
Испытательное напряжение Обмотка/контакт
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Резьба винтов
M3
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
18 мА
Коммутация
Коммутация
Режим работы
100 % ED
Материал контакта
AgNi
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
10 A
6 A (Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка
Долговечность механическая
3x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В
Минимальный коммутационный ток
10 мА (12 В)
Коммутационная способность
2 A (при 24 В, DC13)
0,2 A (при 110 В, DC13)
0,2 A (при 250 В, DC13)
6 A (при 24 В, AC15)
6 A (при 1
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
12 В (10 мА)
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Страна происхождения
DE
Вес/шт. (с упаковкой)
77,3 g
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918171643
EAC
ID допуска: RU*C-DE.*08.B.00010
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
RC FRT
ID допуска: B.00094
