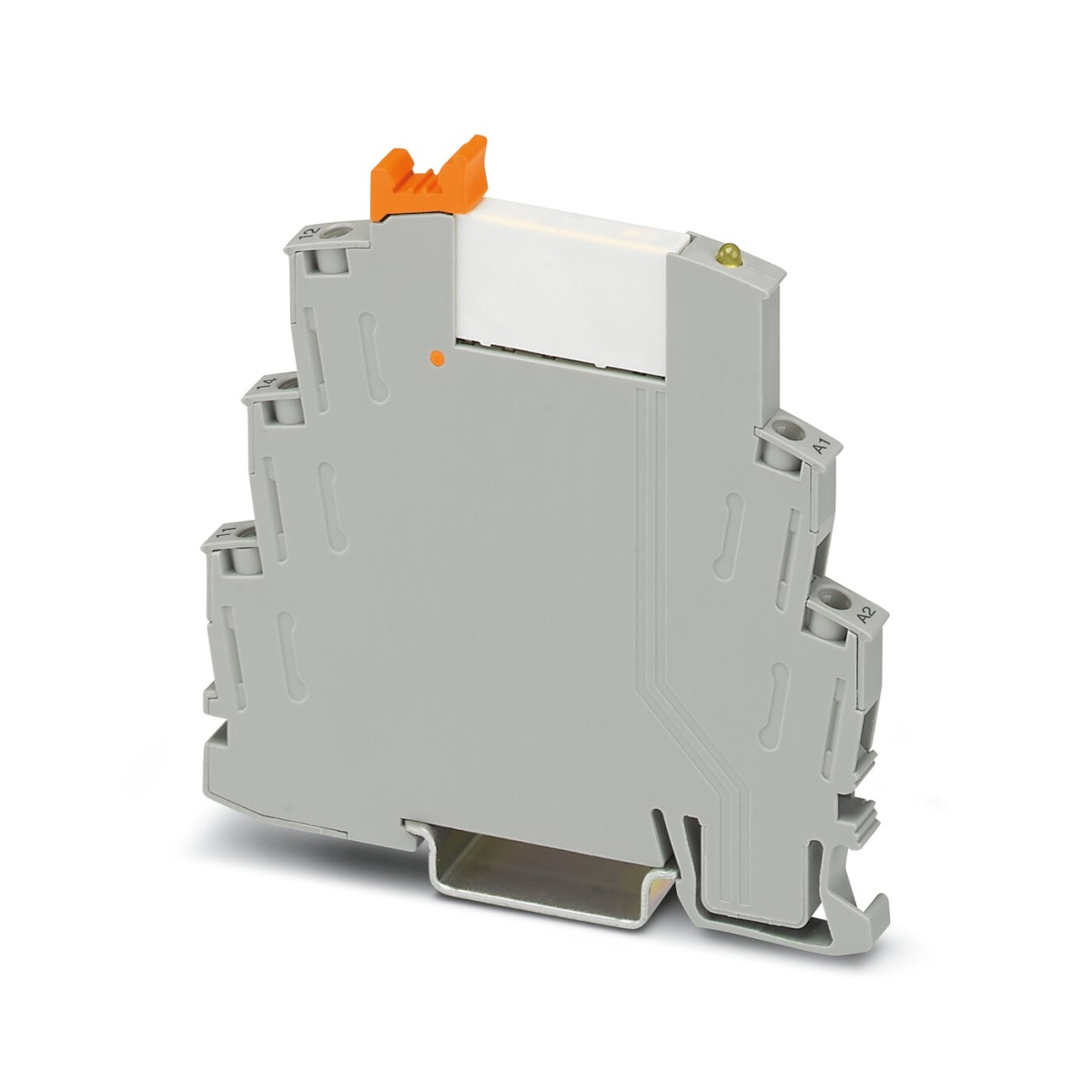

RIF-0-RSC-24DC/21, Релейный модуль
-
Артикул:2903374
-
Тип подключения:Винтовые зажимы
-
Степень защиты:IP20 (Установочный блок реле) RT III (Реле)
-
Тип монтажа:Установка на монтажной рейке
Смонтированный релейный модуль с винтовым зажимом: цоколь реле с выбрасывателем и реле с силовыми контактами. Исполнение контакта: 1 переключающий. Входное напряжение: 24 В пост. тока
RIF-0-RSC-24DC/21, Релейный модуль
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
5 550 ₽
без НДС
555 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Смонтированный релейный модуль с винтовым зажимом: цоколь реле с выбрасывателем и реле с силовыми контактами. Исполнение контакта: 1 переключающий. Входное напряжение: 24 В пост. тока
Единица цен
1
Короткое описание
Релейный модуль
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Тип изделия
Релейный модуль
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85364190
Тип подключения
Винтовые зажимы
Температура окружающей среды (при эксплуатации)
-40 °C ... 60 °C
Ток
3 A (Замыкатель)
1 A (Размыкатель)
1,5 A (Замыкатель)
0,2 A (Замыкатель)
0,1 A (Замыкатель)
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальный
Длина
84 мм
Ширина
6,2 мм
Глубина
82 мм
Класс воспламеняемости согласно UL 94
V2 (Корпус)
Сечение проводника AWG
20 ... 12 (жесткий)
20 ... 14 (гибкий)
Сечение гибкого провода
0,5 мм² ... 2,5 мм²
0,5 мм² ... 2,5 мм² (Кабельный наконечник без изолирующего хомута)
0,5 мм² ... 1
Сечение жесткого провода
0,5 мм² ... 4 мм²
Длина снятия изоляции
7 мм
Момент затяжки
0,5 Нм ... 0,6 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20 (Установочный блок реле)
RT III (Реле)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,22 Вт
Защитная схема
Безынерционный диод
Испытательное напряжение Обмотка/контакт
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Входное номинальное напряжение UN
24 В DC
Индикация рабочего напряжения
LED желт.
Типовой входной ток при UN
9 мА
Напряжение на катушке
24 В DC
Коммутация
Коммутация
Режим работы
100 % ED
Материал контакта
AgSnO
Тип коммутационного контакта
Одинарный контакт
Категория использования
AC15
DC13
Макс. ток продолжительной нагрузки
6 A
Долговечность механическая
прибл. 2x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC
Минимальный коммутационный ток
10 мА (12 В)
Исполнение контакта
1 переключающий контакт
Минимальное напряжение переключения
5 В (100 мА)
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Расчетное напряжение изоляции
250 В AC
Страна происхождения
CN
Вес/шт. (с упаковкой)
31,22 g
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: TR_TS_D_00573_c
Описание продукта
Вставные электро-механические и полупроводниковые реле серии RIFLINE complete так же, как и базовые
