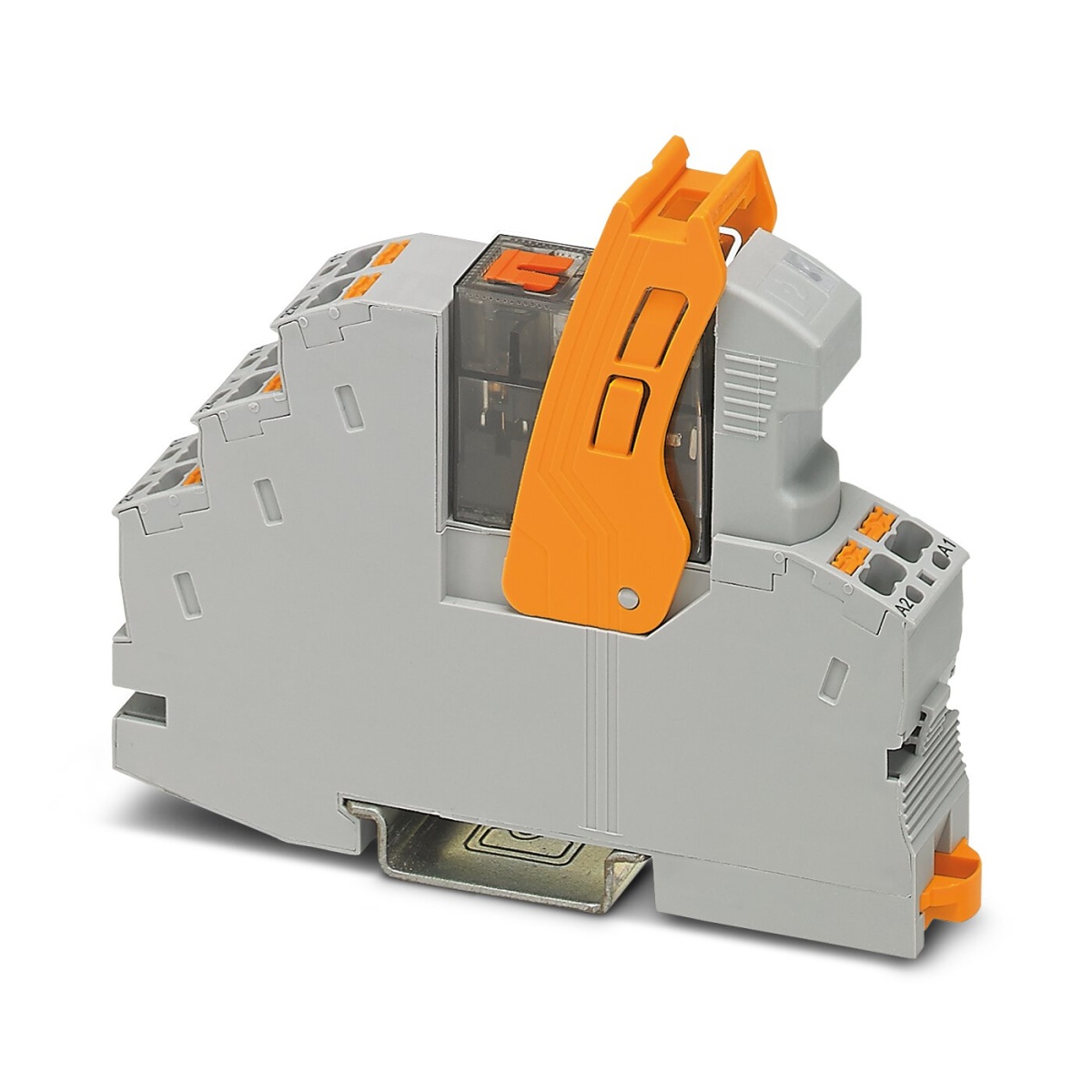

RIF-1-RPT-LV-230AC/2X21MS, Релейный модуль
-
Артикул:2905292
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20 (Установочный блок реле) RT II (Реле)
-
Тип монтажа:Установка на монтажной рейке
Реле в сборе с разъемами push-in, состоит из: релейного блока, фиксатора реле, вставного подавителя помех и реле с силовыми контактами с контрольной кнопкой и встроенным светодиодным индикатором статуса. Исполнение контактов: 2 переключающих контакта. Входное напряжение: 230 В AC
RIF-1-RPT-LV-230AC/2X21MS, Релейный модуль
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
7 150 ₽
без НДС
715 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Реле в сборе с разъемами push-in, состоит из: релейного блока, фиксатора реле, вставного подавителя помех и реле с силовыми контактами с контрольной кнопкой и встроенным светодиодным индикатором статуса. Исполнение контактов: 2 переключающих контакта. Входное напряжение: 230 В AC
Единица цен
1
Короткое описание
Релейный модуль
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Тип изделия
Релейный модуль
Степень загрязнения
2
Категория перенапряжения
III
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85364900
Тип подключения
Зажимы Push-in
Температура окружающей среды (при эксплуатации)
-40 °C ... 45 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальный
Длина
96 мм
Ширина
16 мм
Глубина
75 мм
Класс воспламеняемости согласно UL 94
V2 (Корпус)
Сечение проводника AWG
26 ... 16 (жесткий)
26 ... 16 (гибкий)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом)
0,14 мм² ...
Сечение жесткого провода
0,14 мм² ... 1,5 мм²
Длина снятия изоляции
8 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20 (Установочный блок реле)
RT II (Реле)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
6 кВ (Вход/выход)
4 кВ (между переключающими контактами)
Макс. мощность потерь при номинальных условиях
0,81 Вт
Защитная схема
Варистор
Испытательное напряжение Обмотка/контакт
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Входное номинальное напряжение UN
230 В AC (50/60 Гц)
Индикация рабочего напряжения
LED желт.
Диапазон значений времени возврата, типовой
3 мс ... 20 мс
Типовой входной ток при UN
3,5 мА
Напряжение на катушке
230 В AC
Коммутация
Коммутация
Режим работы
100 % ED
Материал контакта
AgNi
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
5 A (см. диаграмму)
Долговечность механическая
прибл. 5x 106 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC
Минимальный коммутационный ток
10 мА (12 В)
Коммутационная способность
1 A (при 24 В, DC13)
1,5 A (при 230 В, AC15)
Исполнение контакта
2 переключающих контакта
Минимальное напряжение переключения
12 В (10 мА)
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Расчетное напряжение изоляции
250 В AC
Страна происхождения
CN
Вес/шт. (с упаковкой)
70,32 g
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU*C-DE.*08.B.00010
Описание продукта
Вставные электро-механические и полупроводниковые реле серии RIFLINE complete так же, как и базовые
