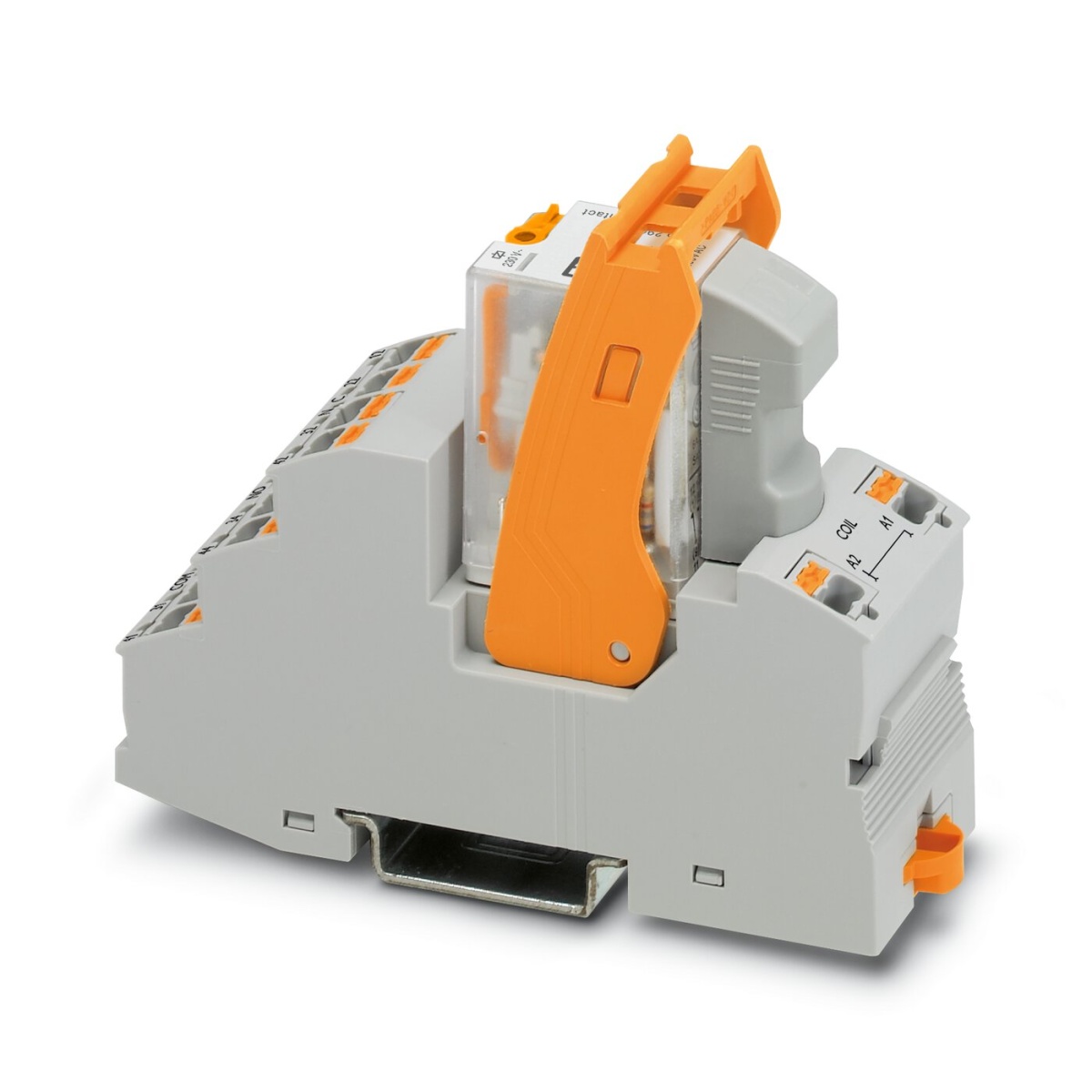

RIF-2-RPT-LV-230AC/4X21, Релейный модуль
-
Артикул:2903304
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20 (Установочный блок реле) RT I (Реле) ≥ IP54 (Место установки)
-
Тип монтажа:Установка на монтажной рейке
Предустановленный релейный модуль с разъемами рush-in, состоящий из: установочного блока (основания), реле с силовыми контактами, вставного индикатора / подавителя помех и фиксатора. Исполнение контактов: 4 переключающих контакта. Входное напряжение: 230 В B AC
RIF-2-RPT-LV-230AC/4X21, Релейный модуль
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
7 990 ₽
без НДС
799 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Предустановленный релейный модуль с разъемами рush-in, состоящий из: установочного блока (основания), реле с силовыми контактами, вставного индикатора / подавителя помех и фиксатора. Исполнение контактов: 4 переключающих контакта. Входное напряжение: 230 В B AC
Единица цен
1
Короткое описание
Релейный модуль
Минимальный заказ
10
Норма упаковки
10
ETIM 8.0
EC001437
ECLASS-11.0
27371601
Тип изделия
Релейный модуль
Степень загрязнения
2
Категория перенапряжения
II
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85364900
Тип подключения
Зажимы Push-in
Температура окружающей среды (при эксплуатации)
-40 °C ... 50 °C
Стандарты / нормативные документы
МЭК 60947-5-1
Применение
Универсальный
Длина
≤ 2000 м
Ширина
31 мм
Глубина
75 мм
Класс воспламеняемости согласно UL 94
V2 (Корпус)
Сечение проводника AWG
26 ... 16 (жесткий)
26 ... 16 (гибкий)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом)
0,14 мм² ...
Сечение жесткого провода
0,14 мм² ... 1,5 мм²
Длина снятия изоляции
8 мм
Тип подключения
Зажимы Push-in
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20 (Установочный блок реле)
RT I (Реле)
≥ IP54 (Место установки)
Условия окружающей среды
Условия окружающей среды
Расчетное импульсное напряжение
2,5 кВ
Макс. мощность потерь при номинальных условиях
1,5 Вт
Защитная схема
Варистор
Испытательное напряжение Обмотка/контакт
2,5 кВeff (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение Контакт/контакт
2 кВeff (50 Гц, 1 мин., контакт/контакт)
Тип монтажа
Установка на монтажной рейке
Монтажное положение
на выбор
Указания по монтажу
устанавливаются в ряд без промежутков
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Входное номинальное напряжение UN
230 В AC
Индикация рабочего напряжения
LED желт.
Диапазон значений времени возврата, типовой
5 мс ... 20 мс
Типовой входной ток при UN
6,5 мА
Напряжение на катушке
230 В AC
Коммутация
Коммутация
Режим работы
100 % ED
Материал контакта
AgNi
Тип коммутационного контакта
Одинарный контакт
Макс. ток продолжительной нагрузки
5 A (см. диаграмму)
Долговечность механическая
прибл. 2x 107 коммутационных циклов
Максимальное напряжение переключения
250 В AC/DC
Минимальный коммутационный ток
5 мА (24 B)
Коммутационная способность
2 A (при 24 В, DC13)
0,22 A (при 120 В, DC13)
0,11 A (при 250 В, DC13)
1,5 A (при 24 В, AC15)
1,5 A
Исполнение контакта
4 переключающих контакта
Минимальное напряжение переключения
5 В (при 24 мА)
Маркировка
ISA-S71.04. G3 Harsh Group
EN 60068-2-60
Расчетное напряжение изоляции
250 В AC
Страна происхождения
CN
Вес/шт. (с упаковкой)
108,42 g
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU*C-DE.*08.B.00010
Описание продукта
Вставные электро-механические и полупроводниковые реле серии RIFLINE complete так же, как и базовые
