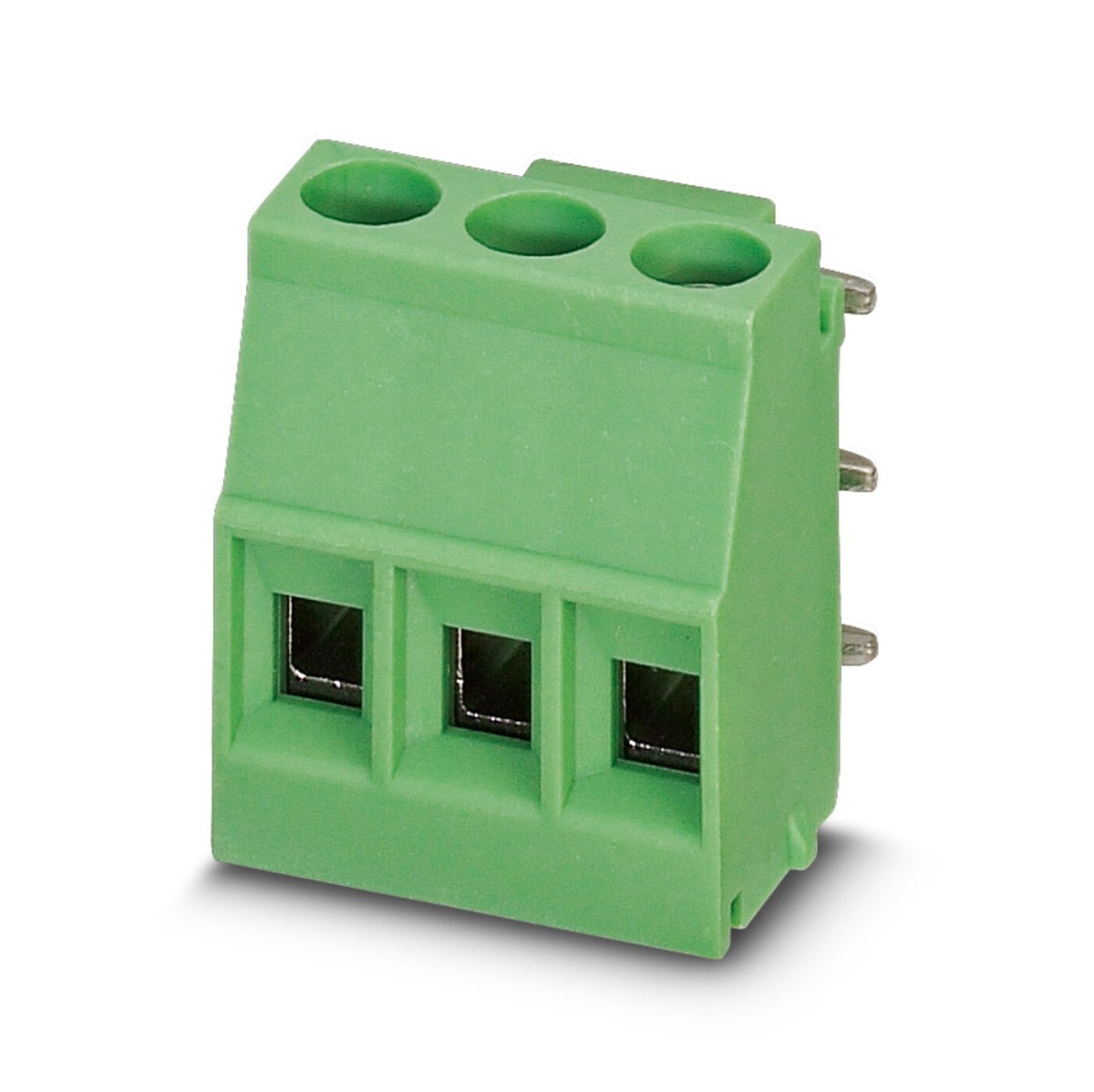

MKDSO 2,5/ 3-R, Клеммы для печатной платы
-
Артикул:1707218
-
Тип подключения:Винтовой зажим с натяжной гильзой
-
Тип монтажа:Пайка волной
Клеммы для печатной платы, номинальный ток: 24 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 3, количество рядов: 1, число контактов в ряду: 3, cемейство изделий: MKDSO 2,5/..-R, размер шага: 5 мм, тип подключения: Винтовой зажим с натяжной гильзой, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке. Изделие с боковым расположением выводов
MKDSO 2,5/ 3-R, Клеммы для печатной платы
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
19 025 ₽
без НДС
76.10 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Клеммы для печатной платы, номинальный ток: 24 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм², количество потенциалов: 3, количество рядов: 1, число контактов в ряду: 3, cемейство изделий: MKDSO 2,5/..-R, размер шага: 5 мм, тип подключения: Винтовой зажим с натяжной гильзой, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, Форма упаковки: в картонной коробке. Изделие с боковым расположением выводов
Единица цен
1
Короткое описание
Клеммы для печатной платы
Минимальный заказ
250
Норма упаковки
250
Группа изоляционного материала
I
ETIM 8.0
EC002643
ECLASS-11.0
27460101
Тип изделия
Клемма для монтажа на печатные платы
Количество точек подключения
3
Полюсов
3
Степень загрязнения
3
Количество рядов
1
Конструкция
Вертикальный блок клемм для печатного монтажа
Номер таможенного тарифа
85369010
Тип подключения
Винтовой зажим с натяжной гильзой
Температура окружающей среды (при эксплуатации)
-40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Сопротивление изоляции
Сопротивление изоляции
Размер шага
5 мм
Размерный чертеж
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Номинальное сечение
2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Длина оголяемой части
8 мм
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Момент затяжки
0,5 Нм ... 0,6 Нм
2 жестких провода одинакового сечения
0,14 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 0,75 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 0,75 мм²
Тип подключения
Винтовой зажим с натяжной гильзой
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 55 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Условия окружающей среды
Условия окружающей среды
Номинальный ток IN
24 A
Тип монтажа
Пайка волной
Страна происхождения
DE
Вес/шт. (с упаковкой)
5,7 g
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Упаковочная единица
250 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
GTIN
4017918136802
EAC
ID допуска: B.01687
