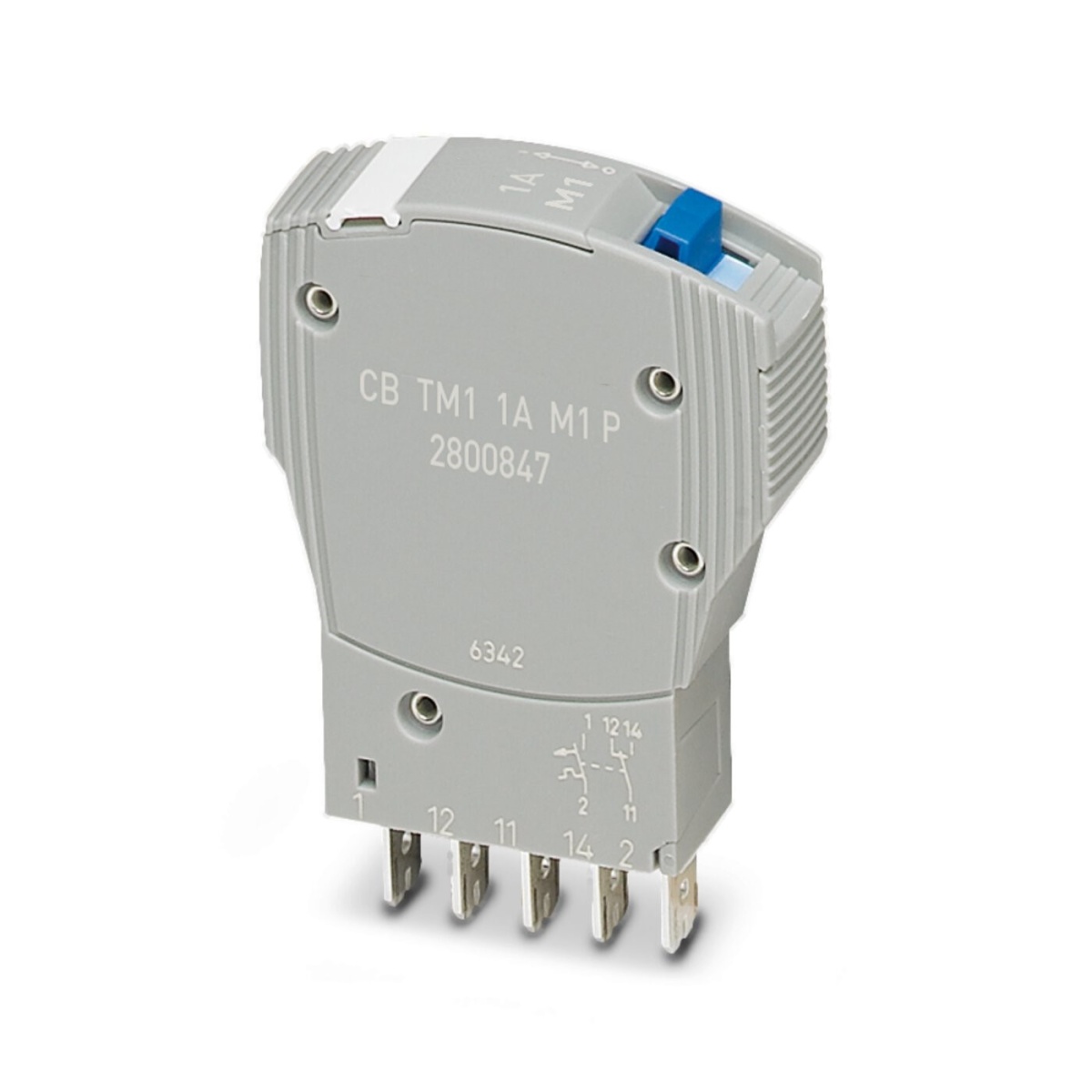

CB TM1 1A M1 P, Термомагнитный защитный выключатель
-
Артикул:2800847
-
Степень защиты:IP30 (Область срабатывания)
-
Тип монтажа:на основной элемент
-
Цвет:cерый
Термомагнитный защитный выключатель, 1-полюсный, характеристика срабатывания M1 (полуинертного типа), 1 переключающий контакт, штекер для базового элемента.
Страна производства - ИНДОНЕЗИЯ
Термомагнитный защитный выключатель, 1-полюсный, характеристика срабатывания M1 (полуинертного типа), 1 переключающий контакт, штекер для базового элемента.
Единица цен
1
Короткое описание
Термомагнитный защитный выключатель
Минимальный заказ
1
Норма упаковки
1
Группа изоляционного материала
II
ETIM 8.0
EC003538
ECLASS-11.0
27140401
Тип изделия
Термомагнитные автоматические выключатели
Полюсов
1
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Конструкция
Штекер
Номер таможенного тарифа
85362010
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-30 °C ... 60 °C
Механические данные
Механические данные
Стандарты/нормативные документы
EN 60934
Номинальное напряжение
50 В DC (МЭК 60934)
50 В DC (UL 1077)
50 В DC (UL 508 - со штекерным основанием)
240 В AC (Ue согл.
Высота
45 мм
Ширина
12,3 мм
Размерный чертеж
Глубина
52 мм
Цвет
cерый
Класс воспламеняемости согласно UL 94
V-0
Номинальное напряжение
50 В DC (МЭК 60934)
50 В DC (UL 1077)
50 В DC (UL 508 - со штекерным основанием)
240 В AC (Ue согл.
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Степень защиты
IP30 (Область срабатывания)
Условия окружающей среды
Условия окружающей среды
Определение влажности
240 ч, 95 % ОВ, 40 °C
Расчетное импульсное напряжение
2,5 кВ (усиленная изоляция в областях прикосновений)
Предохранитель
M1 (полуинертн. типа)
Тип предохранителя
Автомат
Рассеиваемая мощность
1,1 Вт (в номинальном режиме на канал)
Электрическая прочность
3000 В AC (Область срабатывания)
1500 В AC (От основного к вспомогательному электроконтуру)
1500 В A
Коммутационная способность короткого замыкания
1000 A AC (277 В AC)
1000 A DC (50 В DC)
Требуемые номиналы предохранителей
15 A (I > Icn)
Количество каналов
1
Падение напряжения
1,1 В (при 1 x In)
Номинальный ток IN
1 A (МЭК 60934)
1 A AC (индуктивная нагрузка согласно UL 1077)
1 A DC (нагрузка с низкой индукцией с
Тип срабатывания
TM (термомагнитный)
Тип монтажа
на основной элемент
Общая информация
Общая информация
Вибрация (при эксплуатации)
8г (согласно МЭК 60068-2-6, Test Fc)
Удары (при эксплуатации)
30г (Согласно МЭК 60068-2-27, тест Ea)
Маркировка
UL Listed UL 508
UL/C-UL Recognized UL 1077
CSA CAN/CSA-C22.2 No. 235-04
DNV GL
Страна происхождения
ID
Вес/шт. (с упаковкой)
44 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU C-DE.*09.B.00169
cUL Listed
ID допуска: FILE E 172140
cULus Listed
-
