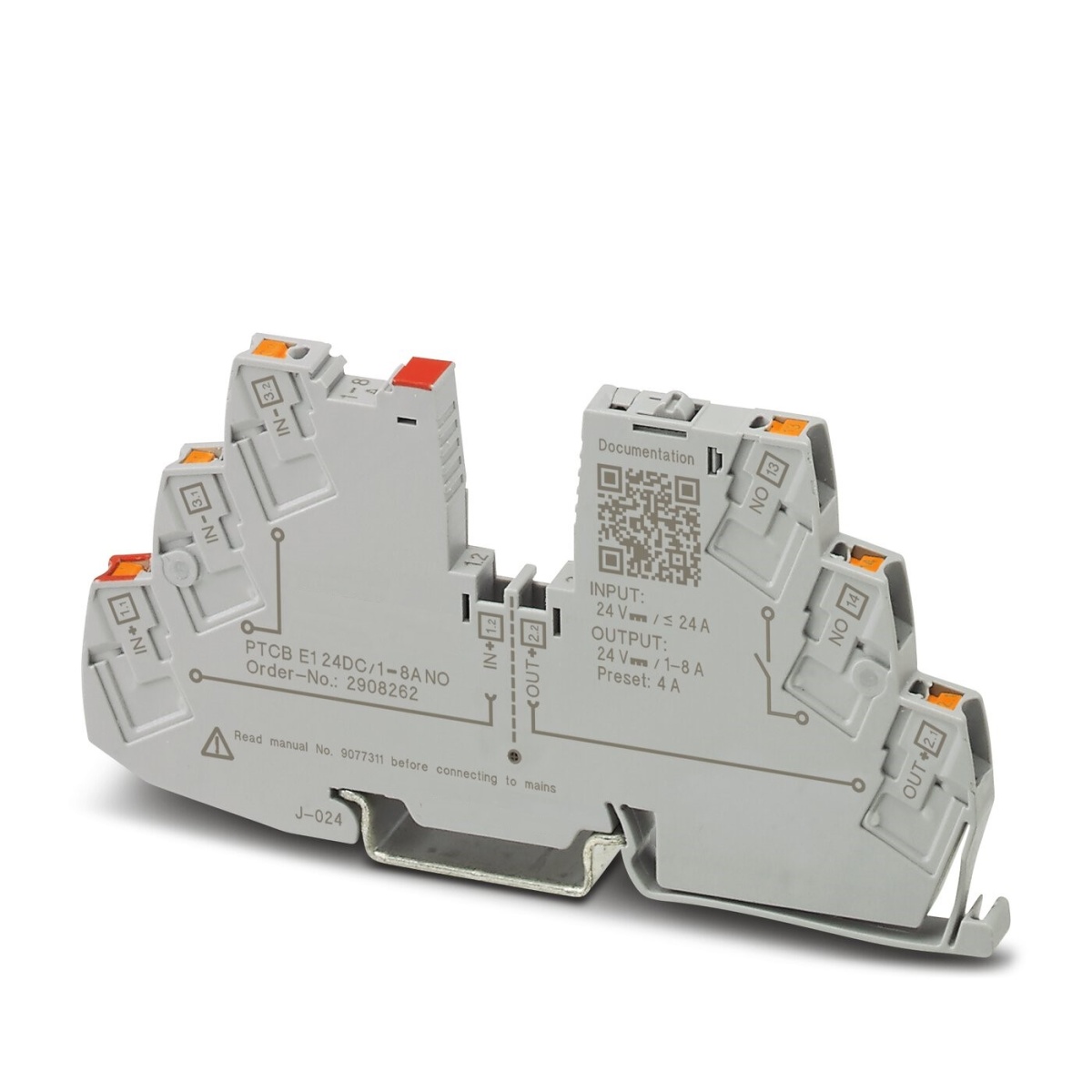

PTCB E1 24DC/1-8A NO, Электронный защитный выключатель
-
Артикул:2908262
-
Тип подключения:Зажимы Push-in
-
Степень защиты:IP20
-
Тип монтажа:Монтажная рейка: 35 мм
-
Цвет:серый цвет A RAL 7042
1-канальный, электронный автоматический выключатель для защиты потребителей сетей 24 В DC при перегрузке и коротком замыкании. Простое распределение потенциалов при помощи компонентов из системы клеммных блоков CLIPLINE complete. С электронной блокировкой настроенных номинальных токов. Для установки на DIN-рейках.
PTCB E1 24DC/1-8A NO, Электронный защитный выключатель
Страна производства - ГЕРМАНИЯ
Технические данные
шт.
на сумму
4 130 ₽
без НДС
4 130 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
1-канальный, электронный автоматический выключатель для защиты потребителей сетей 24 В DC при перегрузке и коротком замыкании. Простое распределение потенциалов при помощи компонентов из системы клеммных блоков CLIPLINE complete. С электронной блокировкой настроенных номинальных токов. Для установки на DIN-рейках.
Единица цен
1
Короткое описание
Электронный защитный выключатель одноканальный
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC003538
ECLASS-11.0
27140401
Тип изделия
Электронный защитный выключатель одноканальный
Полюсов
1
Степень загрязнения
2
Изоляционные характеристики
Изоляционные характеристики
Конструкция
Модуль для установки на монтажную рейку, неразъемный
Номер таможенного тарифа
85363010
Тип подключения
Зажимы Push-in
Температура окружающей среды (при эксплуатации)
-30 °C ... 60 °C
КПД
> 99 %
Стандарты/нормативные документы
EN 61000-6-2
EN 61000-6-3
EN 60068-2-78
EN 50178
EN 60068-2-6
EN 60068-2-27
EN 60068-2-30
EN 61373
E
Номинальное напряжение
24 В DC
Длина
105,8 мм
Ширина
6,2 мм
Размерный чертеж
Глубина
55,6 мм (вкл. монтажная рейка 7,5 мм)
Цвет
серый цвет A RAL 7042
Класс воспламеняемости согласно UL 94
V-0
Материал
PBT (Корпус)
PBT (Толкатель)
Номинальное напряжение
24 В DC
Сечение проводника AWG
24 ... 12
24 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение жесткого провода
0,2 мм² ... 4 мм²
Длина снятия изоляции
8 мм
Максимальный ток нагрузки
8 А
Тип подключения
Зажимы Push-in
Цепь удаленного оповещения
Цепь удаленного оповещения
Главная цепь тока IN+
Главная цепь тока IN+
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,2 мм² ... 2,5 мм²
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Степень защиты
IP20
Условия окружающей среды
Условия окружающей среды
Определение влажности
96 ч, 95 % ОВ, 40 °C
Расчетное импульсное напряжение
0,5 кВ
Предохранитель
электрон.
Выходное напряжение
24 В DC
Наименование, подключение
Цепь удаленного оповещения
Рассеиваемая мощность
тип. 0,3 Вт (на холостом ходу)
< 1,6 Вт (в номинальном режиме работы)
Электрическая прочность
макс. 35 В DC (Цепь нагрузки)
Функция переключения
Контакт нормально открытый
Рабочий ток
100 мА DC
Индикатор / дистанционная сигнализация
Индикатор / дистанционная сигнализация
Коммутационная способность короткого замыкания
300 A
Требуемые номиналы предохранителей
Необходимы только при Imax питания > отключающей способности короткого замыкания. Встроенный отказоу
Макс. емкостная нагрузка
35000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания)
Отказоустойчивый элемент
15 A DC
Ухудшение показателей от температуры
7 A (Канальный ток при 60 °C)
8 A (Канальный ток при 50 °C)
Время на отключение
≤ 10 мс (при коротком замыкании > 2,0 x IN)
1 c (1,2 ... 2,0 x IN)
Ток покоя I0
тип. 12 мА
Отключение при пониженном напряжении
≤ 17,8 В DC (активный)
≥ 18,8 В DC (неактивный)
Отключение при перегрузке
≥ 30,5 В DC (активный)
≤ 29,5 В DC (неактивный)
Допуск измерения I
± 15 %
Время ожидания после отключения канала
5 c (при перегрузке / короткое замыкание)
Рабочий ток (предустановлен)
4 A
Время инициализации модуля
1 c
Расчетный ток IN
1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (pегулируется)
Количество каналов
1
Падение напряжения
0,13 В (при 8 А)
Входное напряжение
макс. 30 В DC
Номинальный ток IN
24 A DC (Полный ток, вход)
8 A DC (Выход номинального тока)
Рабочее напряжение
18 В DC ... 30 В DC
0 В DC ... 30 В DC
Тип срабатывания
Электронный
Тип монтажа
Монтажная рейка: 35 мм
Общая информация
Общая информация
Светодиод канала красный
горит (Канал выключен, активирована защита от пониженного или повышенного напряжения ),
мигает (Кан
Светодиод канала выключен
выкл. (Канал отключен)
Светодиод канала зеленый
горит (Канал включен)
Светодиод канала желтый
горит (Канал включен, нагрузка канала > 80 %)
мигает (Включение режима настройки номинального тока)
Вибрация (при эксплуатации)
10 Гц ... 59,6 Гц (Амплитуда ±0,35 мм; согласно МЭК 60068-2-6, Test Fc)
59,6 Гц … 150 Гц (Ускорение
Удары (при эксплуатации)
30г (МЭК 60068-2-27, тест Ea)
Маркировка
UL/C-UL Listed UL 508
UL Recognized UL 2367
UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Group
Страна происхождения
DE
Вес/шт. (с упаковкой)
44,26 g
Указание
EN 50121-3-2: Железнодорожные приложения - Электромагнитная совместимость - Часть 3-2: Железнодорожн
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
cUL Listed
ID допуска: FILE E 483407
cULus Listed
-
