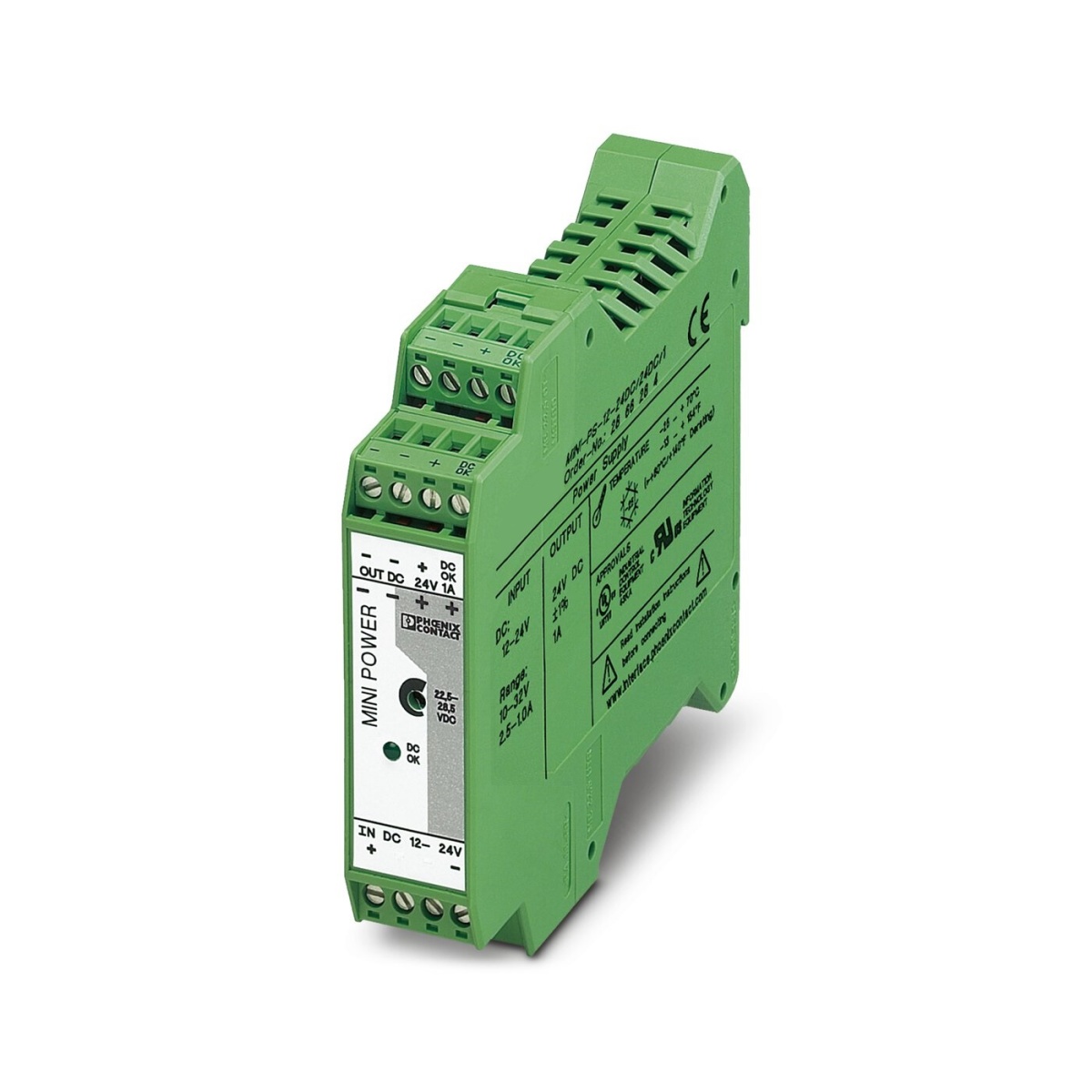

MINI-PS- 12- 24DC/24DC/1, Преобразователь DC/DC
-
Артикул:2866284
-
Тип подключения:вставные винтовые клеммы
-
Степень защиты:IP20
-
Цвет:зеленый
В новых установках используйте следующие артикулы: 1066703, 1066716, 1066718, 1066714.Преобразователь постоянного тока MINI с регулированием в первичной цепи для установки на монтажную рейку, вход: 12 - 24 В DC, выход: 24 В DC/1 А
MINI-PS- 12- 24DC/24DC/1, Преобразователь DC/DC
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
7 760 ₽
без НДС
7 760 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
В новых установках используйте следующие артикулы: 1066703, 1066716, 1066718, 1066714.Преобразователь постоянного тока MINI с регулированием в первичной цепи для установки на монтажную рейку, вход: 12 - 24 В DC, выход: 24 В DC/1 А
Единица цен
1
Короткое описание
Преобразователь DC/DC
Минимальный заказ
1
Норма упаковки
1
ETIM 8.0
EC002046
ECLASS-11.0
27210901
Тип изделия
Преобразователи постоянного тока
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85044030
Тип подключения
вставные винтовые клеммы
Материал корпуса
Пластик
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 83 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-11
EN 61000-6-3
Номинальное напряжение
24 В DC ±1 %
Длина
99 мм
Ширина
22,5 мм
Глубина
107 мм
Установочный размер
Установочный размер
Монтажное расстояние сверху/снизу
50 мм / 50 мм (≤ 70 °C)
Монтажное расстояние справа/слева
0 мм / 0 мм (≤ 70 °C)
Цвет
зеленый
Материал корпуса
Пластик
Номинальное напряжение
24 В DC ±1 %
Длина снятия изоляции
7 мм
Момент затяжки, макс.
0,6 Нм
Мин. момент затяжки
0,5 Нм
Тип подключения
вставные винтовые клеммы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
IP20
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (При 25 °C, без выпадения конденсата)
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
+ 24 В (Сигнал)
Остаточная пульсация
< 30 мB(ДА) (20 МГц)
Падение напряжения
Падение напряжения
Резьба винтов
M3
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Защитное покрытие
нет
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 50 мм
Время включения, типовое
< 0,5 c
Время автономной работы
тип. 3 мс (12 B DC)
тип. 20 мс (24 В DC)
Режим DC
Режим DC
Диапазон входных напряжений постоянного тока
10 В DC ... 32 В DC
Индикация рабочего напряжения
LED зел.
Рассеиваемая мощность, номинальная нагрузка, макс.
< 5 Вт
Диапазон настройки выходного напряжения (USet)
22,5 В DC ... 28,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)
1 A (-25 °C ... 60 °C)
Выходная мощность
24 Вт
Возможность последовательного подключения
да
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения
допускается для обеспечения функции резервирования и увеличения мощности
Максимальное напряжение переключения
≤ 24 В DC
Вход / выход
Уровень 3
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
Разряд между контактами
8 кВ (Разряд между контактами)
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Воздушный разряд
8 кВ (Воздушный разряд)
Излучение помех
EN 55011 (EN 55022)
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2:2005
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м
Виды подачи сигнала
СИД
активный коммутационный выход
Индикатор состояния
Светодиодный индикатор "DC OK" зеленого цвета
Стандарт - безопасная изоляция
DIN VDE 0100-410
DIN VDE 0106-101
Стандарт - электробезопасность
EN 60950-1/VDE 0805 (SELV)
Стандарт - оснащение силового оборудования электронными средствами
EN 50178/VDE 0160 (PELV)
Страна происхождения
CN
Вес/шт. (с упаковкой)
235,1 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
ID допуска: RU S-DE.BL08.W.00764
cUL Listed
ID допуска: FILE E 199827
cULus Listed
-
Описание продукта
Преобразователь постоянного тока MINI для КИПиА.С помощью преобразователей пост. тока можно менять у
