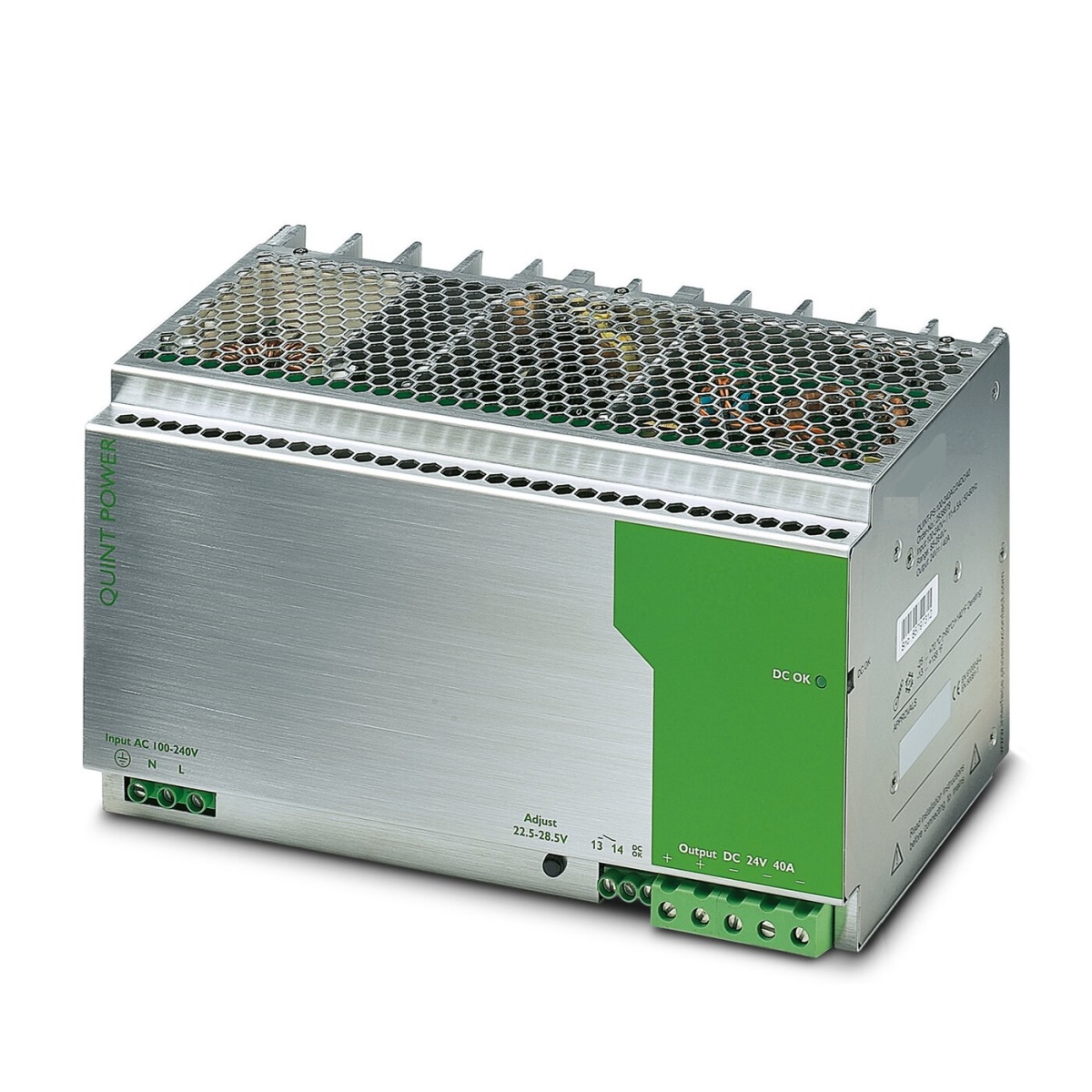

QUINT-PS-100-240AC/24DC/40, Источники питания
-
Артикул:2938879
-
Тип подключения:Винтовые зажимы
-
Степень защиты:I (c подключением PE)
-
Цвет:алюминий
Источник питания для монтажной рейки, 24 B DC/40 А, с регулированием в первичной цепи, 1-фазный.В новых установках используйте артикул: 2904603
QUINT-PS-100-240AC/24DC/40, Источники питания
Страна производства - КИТАЙ
Технические данные
шт.
на сумму
45 900 ₽
без НДС
45 900 ₽/шт.
На складе
без НДС
Где я могу приобрести данный товар?
Источник питания для монтажной рейки, 24 B DC/40 А, с регулированием в первичной цепи, 1-фазный.В новых установках используйте артикул: 2904603
Единица цен
1
Короткое описание
Источники питания
Минимальный заказ
1
Норма упаковки
1
ETIM 7.0
EC002540
ECLASS-11.0
27040701
Тип изделия
Источник питания
Степень загрязнения
2
Категория перенапряжения
Категория перенапряжения
Изоляционные характеристики
Изоляционные характеристики
Номер таможенного тарифа
85044030
Тип подключения
Винтовые зажимы
Материал корпуса
Металл
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
КПД
> 92 %
Стандарты / нормативные документы
EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
EN 61000-4-11
EN 61000-6-3
Номинальное напряжение
24 В DC ±1 %
Ширина
240 мм
122 мм
Глубина
125 мм
243 мм
Цвет
алюминий
Материал корпуса
Металл
Номинальное напряжение
24 В DC ±1 %
Длина снятия изоляции
7 мм
10 мм
Момент затяжки, макс.
0,6 Нм
Мин. момент затяжки
0,5 Нм
Тип подключения
Винтовые зажимы
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Степень защиты
I (c подключением PE)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
95 %
Условия окружающей среды
Условия окружающей среды
Выходное напряжение
+ 24 В DC (Сигнал)
Остаточная пульсация
< 30 мB(ДА) (при номинальном значении)
Напряжения изоляции, вход/PE
3 кВ AC (Типовое исп.)
1,5 кВ AC (Выборочное исп.)
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Рассеиваемая мощность
80 Вт (максимальная при номинальной нагрузке)
28 Вт (максимальная без нагрузки)
активное ограничение тока
прибл. Iс рез.мощн. = 45 A (при коротком замыкании)
Падение напряжения
Падение напряжения
Резьба винтов
M3
M4
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 50 мм
Время включения, типовое
< 1 c
Выбор подходящего предохранителя для защиты на входе
16 A ... 20 A (Характеристика B, C, D, K)
Время автономной работы
> 20 мс (120 В AC)
> 20 мс (230 В AC)
Диапазон частот AC
45 Гц ... 65 Гц
Диапазон входных напряжений постоянного тока
90 В DC ... 350 В DC (Изменение хар-к < 110 В DC: 2,5 %/В)
Тип напряжения питания
AC/DC
Рассеиваемая мощность, номинальная нагрузка, макс.
80 Вт
Диапазон настройки выходного напряжения (USet)
22,5 В DC ... 28,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)
40 A (-25 °C ... 60 °C)
Выходная мощность
960 Вт
Возможность последовательного подключения
да
Изменение хар-к
60 °C ... 70 °C (2,5 % / K)
Возможность параллельного подключения
да, резервирование и повышение мощности
Максимальное напряжение переключения
≤ 24 В
≤ 30 В AC/DC
Требования по ЭМС к помехозащищенности
EN 61000-6-1
EN 61000-6-2
E/A/S
Уровень 3 - несимметрично
Разряд между контактами
8 кВ
Влияние помех по цепи питания
Влияние помех по цепи питания
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Разряд статического электричества
Разряд статического электричества
Воздушный разряд
15 кВ
Излучение помех
EN 55011 (EN 55022)
Излучение помех
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Помехоустойчивость
EN 61000-6-2
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Напряженность проверочного поля
10 В/м
Виды подачи сигнала
СИД
активный коммутационный выход
Релейный контакт
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - электробезопасность
EN 62368-1
Вибрация (при эксплуатации)
< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Страна происхождения
CN
Вес/шт. (с упаковкой)
3 743 g
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
EAC
-
cUL Listed
-
cULus Listed
-
Описание продукта
Источники питания QUINT POWER для производства комплектного оборудования и оборудования специального
